модель 2009 года
- Модель RZR 170
- Код модели RZR 170 (A09VA17AA/AD)

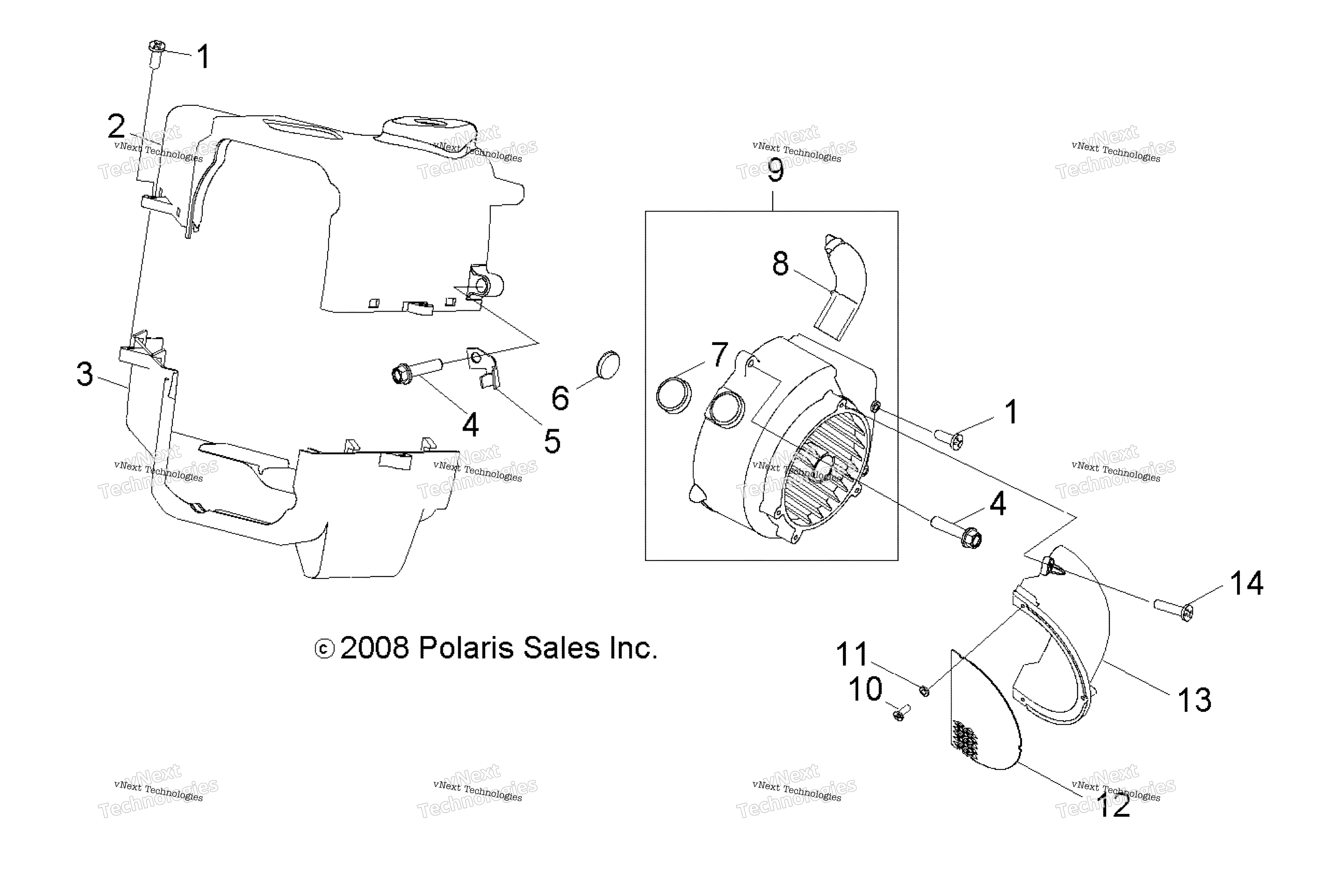

Схема двигателя, охлаждения для RZR 170 (A09VA17AA/AD)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW art. 0453258
По запросу
2
ASM-SHROUD,FAN,UPPER art. 0454359
По запросу
3
ASM-SHROUD,FAN,LOWER art. 0454360
По запросу
4
BOLT-HEX,FLANGE art. 0452400
По запросу
5
BRACKET-CARBURETOR TUBE art. 0450160
По запросу
6
CAP-RUBBER,STEERING POST art. 0452704
По запросу
7
CAP art. 0454608
По запросу
8
DUCT-FAN,OUTLET art. 0454362
По запросу
9
FAN COVER/FLY WHEEL art. 0454453
По запросу
10
SCREW,TAPPING art. 0451703
По запросу
11
PLAIN WASHER art. 0450710
По запросу
12
COVER FILTER FAN art. 0454361
По запросу
13
FAN COVER INLET art. 0454295
По запросу
14
SCREW art. 0453258
По запросу
Другие схемы модели
Двигатель, охлаждение
