модель 2016 года
- Модель Ace 570
- Код модели ACE 570 EFI (A16DAA57A5/A7/L2/E57A9/E57AM)

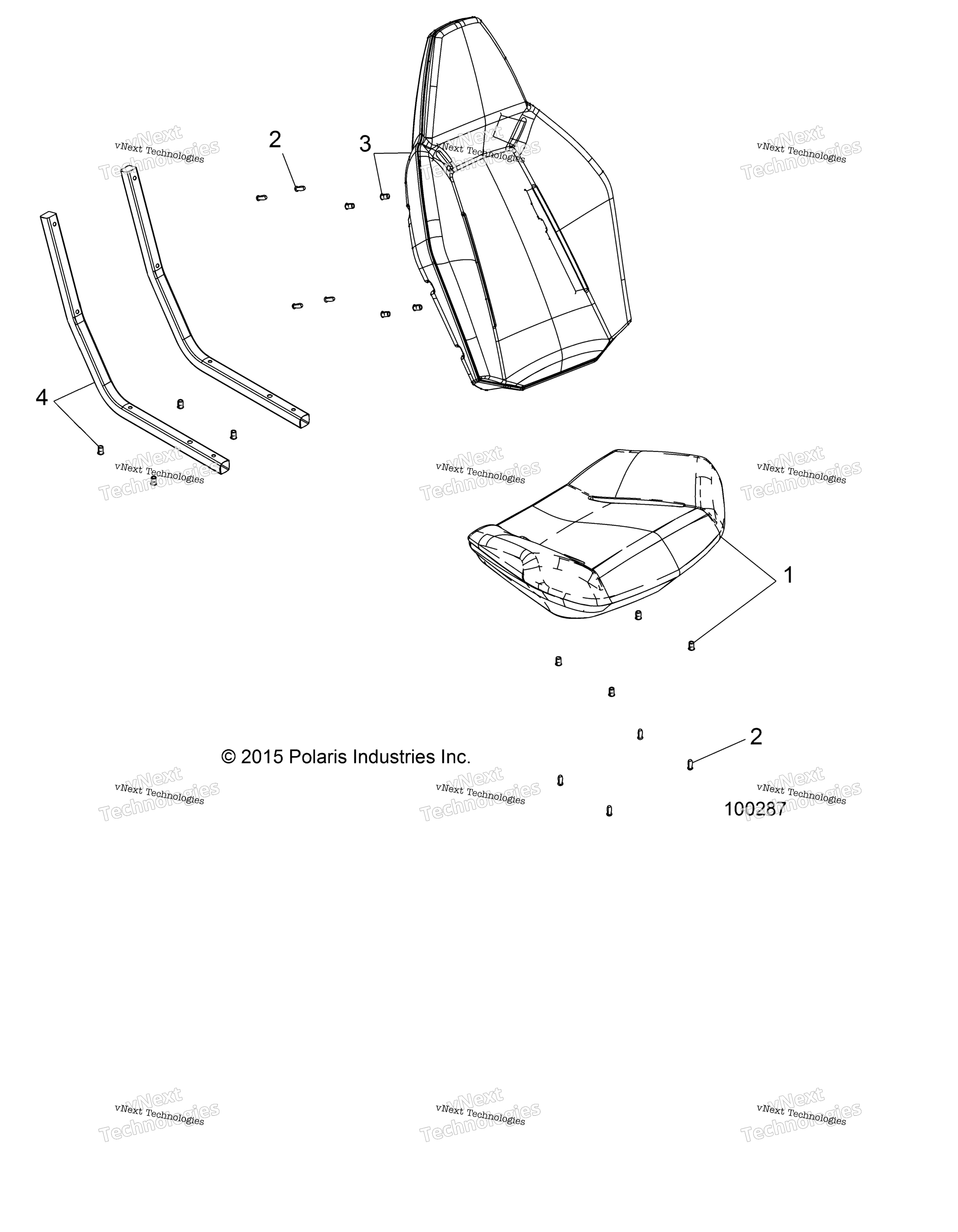

Схема кузова, сиденья Asm для ACE 570 EFI (A16DAA57A5/A7/L2/E57A9/E57AM)
Схема
Детали
Номер
Наименование детали
Цена
1
SEAT BOTTOM ASSEMBLY [INCL. INSERTS][A7][A5][L2] art. 2685956
По запросу
1
ASM-SEAT BTM,PPC,BLKWV,GOLD [INCL. INSERTS][A9] art. 2686869
По запросу
1
ASM-SEAT BTM,WHITE,WV,WHT ST [INCL. INSERTS][AM] art. 2686860
По запросу
1
INSERT-1/4-20, WEDGE HEAD art. 7547392
По запросу
2
SCREW art. 7515177
По запросу
3
ASM-SEAT BACK [INCL. INSERTS][A5][A7][L2] art. 2684952
По запросу
3
ASM-SEAT BACK,PPC,BLKWV,GOLD [INCL. INSERTS][A9] art. 2686868
По запросу
3
ASM-SEAT BACK,WHITE,WV,WHT ST. [INCL. INSERTS][AM] art. 2686853
По запросу
3
INSERT-1/4-20, WEDGE HEAD art. 7547392
По запросу
4
ASM-TUBE,SEAT HOOP,BLK [INCL. INSERTS] art. 2635929
По запросу
4
INSERT-1/4-20,HEX HEAD art. 7547798
По запросу
