модель 2016 года
- Модель Ace 570
- Код модели ACE 570 EFI (A16DAA57A5/A7/L2/E57A9/E57AM)

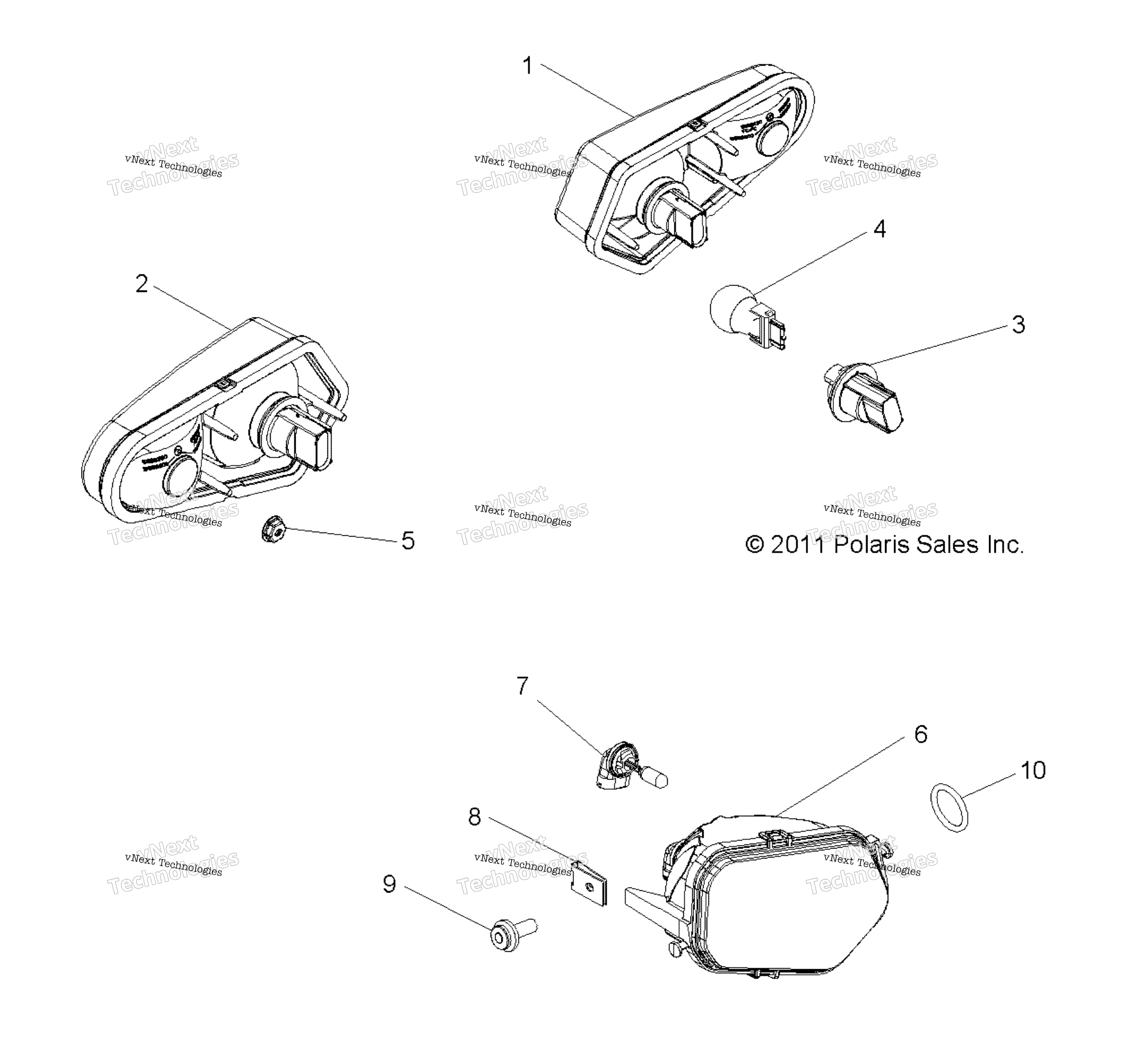

Схема electrical, Headlights, Taillights и Bulbs для ACE 570 EFI (A16DAA57A5/A7/L2/E57A9/E57AM)
Схема
Детали
Номер
Наименование детали
Цена
1
Фонарь задний левый Polaris art. 2411153
от 3 010 ₽
2
Фонарь задний правый Polaris art. 2411154
от 3 010 ₽
3
Патрон лампочки стопа Polaris art. 4011101
от 4 085 ₽
4
Лампочка стоп-сигнала Polaris art. 4010764
По запросу
5
Гайка Polaris art. 7670054
от 263 ₽
6
Фара левая Polaris art. 2410615
По запросу
6
Фара правая Polaris art. 2410616
от 5 980 ₽
7
Лампа фары HB350W Polaris art. 4010253
По запросу
8
NUT-#10,U-TYPE,A(.065-.087) art. 7670112
По запросу
9
SCREW art. 7517561
По запросу
10
O-RING [BUILT 11/23/15 AND BEFORE] art. 5410675
По запросу
10
O-RING-.484 ID X .139 VITON [BUILT 11/24/15 AND AFTER] art. 5415862
По запросу
