модель 2016 года
- Модель Ace 570
- Код модели ACE 570 EFI (A16DAA57A5/A7/L2/E57A9/E57AM)

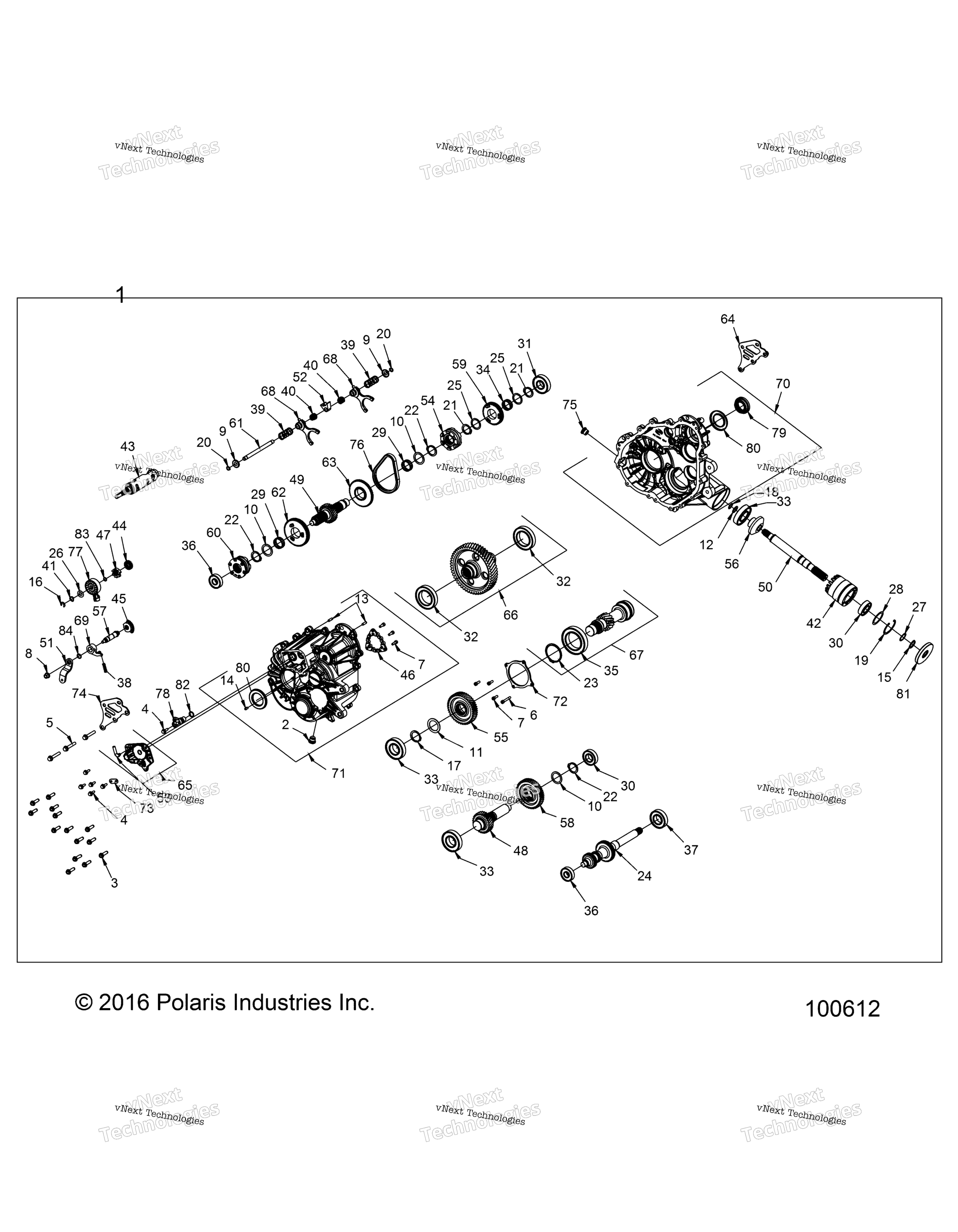

Схема трансмиссии, главного редуктора A16daa57a5/A7/L2/E57a9/Am (100612) для ACE 570 EFI (A16DAA57A5/A7/L2/E57A9/E57AM)
Схема
Детали
Номер
Наименование детали
Цена
1
ASM-GEARCASE,30 MM,BLW [INCL. ALL] art. 1333682
По запросу
2
SOCKET HEAD W/ MAG PLUG 18 MM X art. 3234756
По запросу
3
HEX HEAD FLANGE SCREW 8MMX1.25M art. 3234898
По запросу
4
SCREW art. 3235206
По запросу
5
SCREW art. 3235207
По запросу
6
SCREW, 6 MM X 1.0 MM 40 MM art. 3235208
По запросу
7
SOCKET HEAD SCREW, 6 MM X 1 MM art. 3235332
По запросу
8
HEXFLANGE NUT, NYLON, 8 MM X 1. art. 3235210
По запросу
9
Шайба Polaris art. 3234091
По запросу
10
WASHER art. 3235211
По запросу
11
WASHER art. 3235212
По запросу
12
WASHER art. 3235213
По запросу
13
PIN, DOWEL, 6 X 20 art. 3234330
По запросу
14
SPRING-SLOTTED PIN,6MM art. 7043746
По запросу
15
SNAP RING art. 3233106
По запросу
16
RETAINING RING art. 3233834
По запросу
17
RETAINING RING art. 3233364
По запросу
18
EXTERNAL RETAINING RING art. 3234318
По запросу
19
RING,RETAININGBASICINTRNL2.047 art. 3234269
По запросу
20
Стопорное кольцо Polaris art. 3234090
По запросу
21
Стопорное кольцо Polaris art. 3234205
По запросу
22
Стопорное кольцо КПП Polaris art. 3235214
По запросу
23
RETAINING RING art. 3235216
По запросу
24
SHAFT-INPUT,30MM,45T/20T/31T art. 3235974
По запросу
25
Шайба КПП Polaris art. 3233378
По запросу
26
THRUST WASHER, .446 X .88 X .02 art. 3234642
По запросу
27
SHIM 1.180 X .995 art. 3234272
По запросу
28
SHIM, 2.040 OD X 1.630 ID art. 3234273
По запросу
29
Подшипник КПП игольчатый Polaris art. 3233014
от 5 775 ₽
30
Подшипник КПП Polaris art. 3233019
от 18 820 ₽
Аналог
18 820 ₽
Требуется 2 шт.
31
Подшипник КПП Polaris art. 3233020
По запросу
32
Подшипник Polaris art. 3233268
от 18 820 ₽
Аналог
Ремкомплект заднего редуктора All Balls для Polaris
art. 25-2080
8 010 ₽
Требуется 2 шт.
Подписаться
Аналог
18 820 ₽
Требуется 2 шт.
33
Подшипник Polaris art. 3234065
от 6 426 ₽
Аналог
18 820 ₽
Требуется 3 шт.
34
Подшипник КПП игольчатый Polaris art. 3233384
По запросу
35
Подшипник Polaris art. 3235218
от 7 907 ₽
36
Подшипник КПП Polaris art. 3234652
По запросу
37
Подшипник КПП Polaris art. 3235496
По запросу
38
Пружина КПП Polaris art. 3233830
По запросу
39
Пружина КПП Polaris art. 3234078
По запросу
40
COMPRESSION SPRING art. 3234089
По запросу
41
SPRING WASHER art. 3235327
По запросу
42
Натяжная гайка выходного вала КППП Polaris art. 3234278
По запросу
43
SHIFT DRUM art. 3235463
По запросу
44
Шестерня переключения КПП Polaris art. 3233839
По запросу
45
Шестерня переключения передач Polaris art. 3233832
По запросу
46
PARK PLATE art. 3235456
По запросу
47
DETENT STAR art. 3235603
По запросу
48
Шестерня КПП 29 зубьев Polaris art. 3235223
от 91 400 ₽
Аналог
Шестерни КПП XRW для Polaris (+10 км/ч ) ( 3235229 + 3235223 )
art. 110051540NA
91 400 ₽
Требуется 1 шт.
49
Вал 25 зубьев Polaris art. 3235380
от 28 413 ₽
50
Вал Polaris art. 3235394
По запросу
51
BELLCRANK art. 3235629
По запросу
52
Муфта КПП Polaris art. 3234073
По запросу
53
TUBE-VENT,90-1/4 HOSE art. 3234230
По запросу
54
Муфта КПП Polaris art. 3235233
По запросу
55
STAGE 3 GEAR, 46 TOOTH art. 3235236
По запросу
56
Шестерня 13 зубьев Polaris art. 3235237
По запросу
57
SHIFT SHAFT art. 3235238
По запросу
58
STAGE 3 GEAR, 46 TOOTH art. 3235381
По запросу
59
Шестерня КПП 49 зубьев Polaris art. 3235396
от 14 826 ₽
60
Собачка переключения Polaris art. 3235457
По запросу
61
Вал КПП Polaris art. 3235542
По запросу
62
GEAR, 61T art. 3235561
По запросу
63
Шестерня реверса 48 зубьев Polaris art. 3235755
По запросу
64
WELD-BKT,MNT,RR(422042/422100) art. 3235527
По запросу
65
SECTOR GEARS COVER (INCLUDES ALL HARDWARE) art. 3235713
По запросу
66
Главная пара заднего редуктора art. 3235335
По запросу
67
Вал КПП Polaris art. 3235336
По запросу
68
Вилка переключения Polaris art. 3235454
от 12 485 ₽
69
ROLLER PAWL art. 3235452
По запросу
70
LEFT SIDE GEARCASE SUB ASM INTE (INCLUDES ALL HARDWARE) art. 3235491
По запросу
71
CASE SUBASSEMBLY, RIGHT (INCLUDES ALL HARDWARE) art. 3235756
По запросу
72
CENTER DRIVE BEARING COVER art. 3235241
По запросу
73
BRKT-MOUNT(430592) art. 3235350
По запросу
74
BRKT-MNT,REAR (422042/422100) art. 3235528
По запросу
75
Пробка заливная Polaris art. 3234755
По запросу
76
Цепь КПП Polaris art. 3234737
По запросу
77
Датчик КПП Polaris art. 7661999
По запросу
78
TRANSMISSION SPEED SENSOR art. 4013908
от 2 000 ₽
79
Сальник КПП Polaris art. 3235495
По запросу
80
Сальник редуктора боковой Polaris art. 3235052
от 3 728 ₽
Аналог
Ремкомплект заднего редуктора All Balls для Polaris
art. 25-2080
8 010 ₽
Требуется 2 шт.
Подписаться
81
Сальник Polaris art. 3234113
от 5 156 ₽
Аналог
18 820 ₽
Требуется 1 шт.
82
Кольцо уплотнительное Polaris art. 3234302
от 1 187 ₽
83
O-RING art. 3233836
По запросу
84
O-RING art. 3233828
По запросу
