модель 2016 года
- Модель Ace 570
- Код модели ACE 570 EFI (A16DAA57A5/A7/L2/E57A9/E57AM)

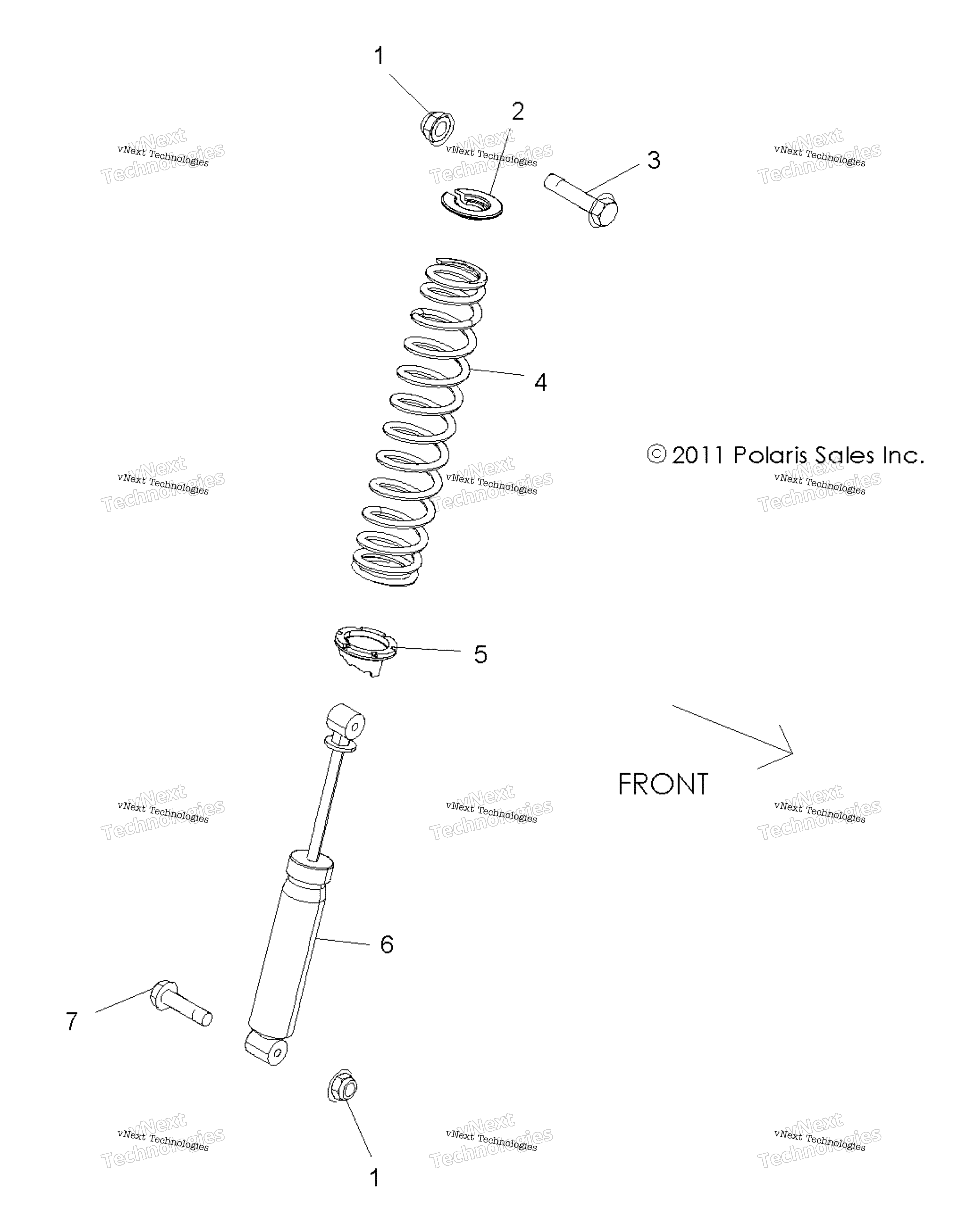

Схема подвески, заднего амортизатора Mounting для ACE 570 EFI (A16DAA57A5/A7/L2/E57A9/E57AM)
Схема
Детали
Номер
Наименование детали
Цена
1
Гайка Polaris art. 7547333
от 261 ₽
2
Верхняя шайба амортизатора Polaris art. 5251753
По запросу
3
M10 X 1.25 X 60 SCREW art. 7518563
По запросу
4
SPG-COMP,120#,13.14FL,3.7,BLUE [AM][TO 1/15/16] art. 7044266-689
По запросу
4
SPRING-REAR,BLUE [AM][FROM 1/16/16] art. 7044538-689
По запросу
4
SPG-COMP,120#,13.14FL,3.7,M.BK [A5][A7][A9][TO 1/15/16] art. 7044266-458
По запросу
4
SPRING-REAR,M.BLK [A5][A7][A9][FROM 1/16/16] art. 7044538-458
По запросу
5
Кольцо упорное пружины амортизатора Polaris art. 5253768
от 5 460 ₽
6
Амортизатор задний Polaris art. 7043759
По запросу
7
BOLT-M10X1.25X100,HXFLG,OLV D art. 7518610
По запросу
