модель 2016 года
- Модель Ace 570
- Код модели ACE 570 EFI (A16DAA57A5/A7/L2/E57A9/E57AM)

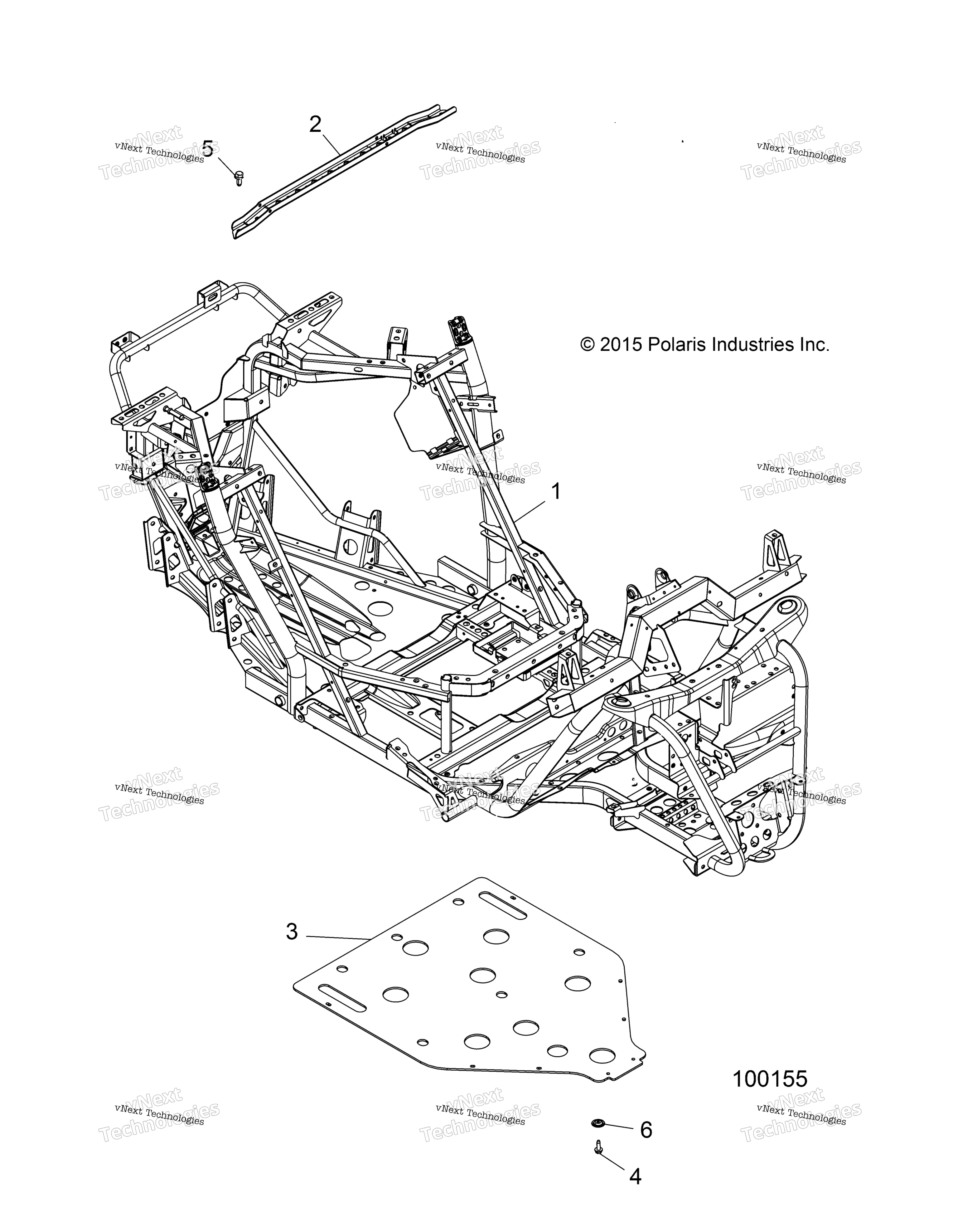

Схема шасси, основной рамы And Skid Plate для ACE 570 EFI (A16DAA57A5/A7/L2/E57A9/E57AM)
Схема
Детали
Номер
Наименование детали
Цена
1
WELD-MAIN FRAME,MATTE BLK art. 1021679-458
По запросу
2
BRKT-REAR,BRACE,E-COAT art. 5261168-329
По запросу
3
PLATE-SKID art. 5813900
По запросу
4
SCR-M6X1X16 TR/TX-M art. 7518936
По запросу
5
HEX FLANGE BOLT, 8 MM X 1.25 MM art. 7518555
По запросу
6
SKID PLATE WASHER art. 7556065
По запросу
7
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
