модель 2007 года
- Модель Rhino 660
- Код модели RHINO 660 (YXR66FW)

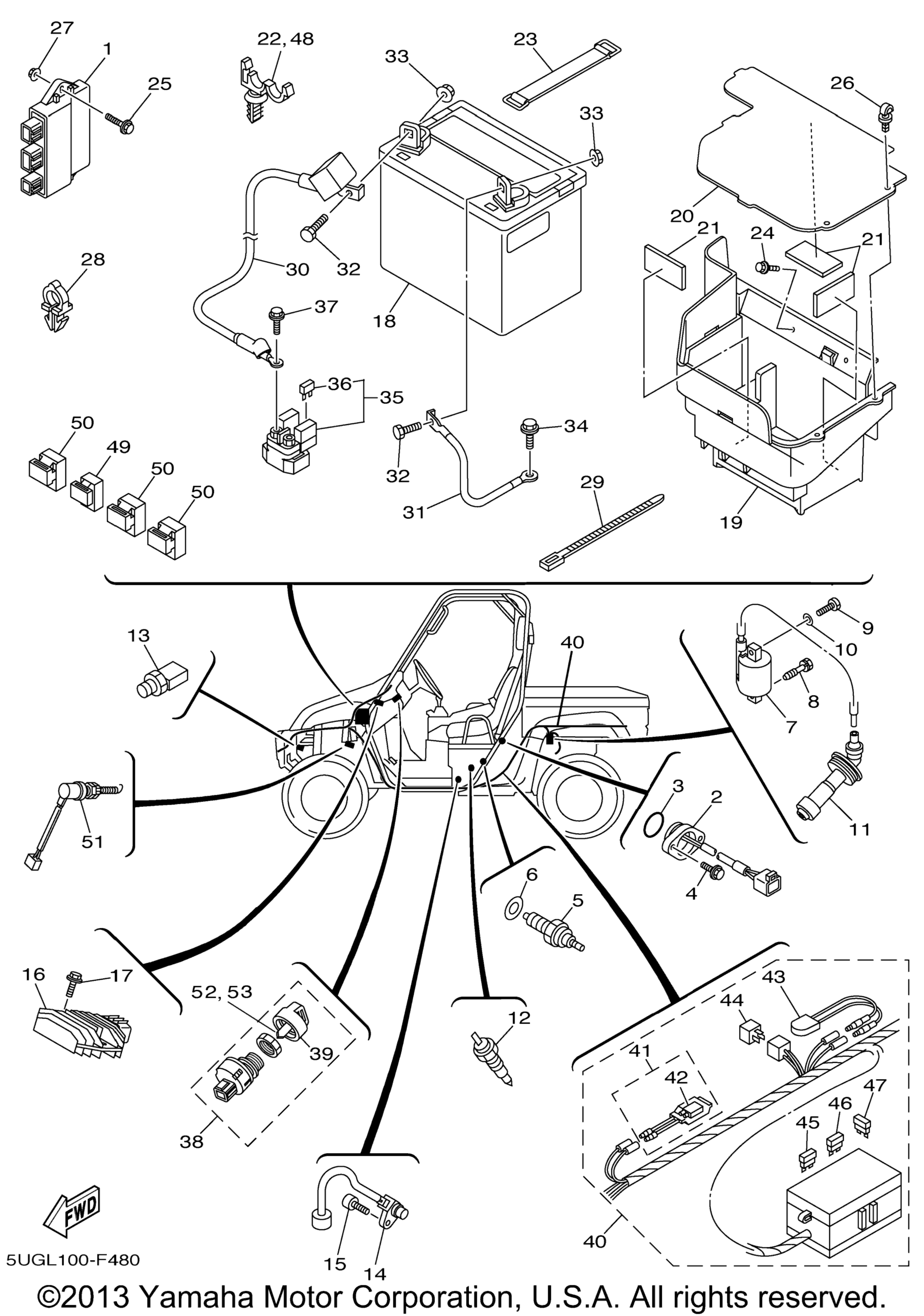

Схема электрооборудования 1 для RHINO 660 (YXR66FW)
Схема
Детали
Номер
Наименование детали
Цена
1
Электронный блок управления двигателем ( мозги) Yamaha art. 5UG-85540-10-00
По запросу
2
Датчик передачи Yamaha art. 5KM-82540-01-00
По запросу
3
Кольцо уплотнительное Yamaha art. 93210-29196-00
По запросу
4
Болт с шайбой art. 90119-06242-00
По запросу
5
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
6
Прокладка art. 90430-10148-00
По запросу
7
Ignition Coil Assy art. 5FU-82310-03-00
По запросу
8
Болт art. 90109-06723-00
По запросу
9
Болт art. 97017-06020-00
По запросу
10
Шайба Yamaha art. 92907-06600-00
от 221 ₽
11
Plug Cap Assy art. 5UG-82370-00-00
По запросу
12
Датчик температуры Yamaha art. 5KM-82560-00-00
По запросу
13
Датчик температуры Yamaha art. 5GM-82560-00-00
от 5 355 ₽
14
Sensor, Speed art. 5UG-83755-11-00
По запросу
15
Болт Yamaha art. 91317-06016-00
По запросу
16
Реле регулятор Yamaha art. 5BN-81960-00-00
от 1 980 ₽
17
Bolt, Flange art. 90105-06833-00
По запросу
18
АКБ 35 А.ч (+ -) 197x130x184 Yamaha art. 11U-1LD00-00-00
По запросу
19
Box, Battery 1 art. 5UG-H212B-02-00
По запросу
20
Cover, Battery art. 5UG-H2129-10-00
По запросу
21
Damper, Side Cover art. 4XE-F4145-00-00
По запросу
22
Clamp art. 90464-12830-00
По запросу
23
Band, Battery art. 22F-82131-00-00
По запросу
24
Болт Yamaha art. JW1-K6179-01-00
от 221 ₽
25
Bolt, Flange art. 95811-06025-00
По запросу
26
Rivet art. 5UG-F171S-00-00
По запросу
27
Nut, Flange art. 95707-06600-00
По запросу
28
Clamp art. 90464-12830-00
По запросу
29
Clamp art. 90464-31827-00
По запросу
30
Wire, Plus Lead art. 5UG-H2115-10-00
По запросу
31
Wire, Minus Lead art. 5UG-H2116-10-00
По запросу
32
Болт art. 97017-06020-00
По запросу
33
Nut, Flange art. 95707-06500-00
По запросу
34
Bolt, Flange art. 95817-06014-00
По запросу
35
Starter Relay Assy (2768112-A) art. 5UG-81940-00-00
По запросу
36
Предохранитель 30A-BL art. 1AE-82151-00-00
от 788 ₽
37
Болт с фланцем art. 95027-06008-00
По запросу
38
Main Switch Assy art. 1XD-H2510-10-00
По запросу
39
. .Cap, Key art. 5UG-H2579-00-00
По запросу
40
Wire Harness Assy art. 5UG-82590-50-00
По запросу
41
. .Circuit Breaker Assy art. 5ND-82180-00-00
По запросу
42
. . ..Thermo Switch Assy art. 5ND-82560-00-00
По запросу
43
. Thermo Switch Assy art. 5FU-82560-10-00
По запросу
44
. .Diode Assy art. 3XV-81980-00-00
По запросу
45
Предохранитель 15А art. 67F-82151-50-00
По запросу
46
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
47
Предохранитель 3А art. 67F-82151-30-00
По запросу
48
Clamp art. 90464-12830-00
По запросу
49
Реле Yamaha art. 29U-81950-93-00
от 8 000 ₽
50
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
51
Stop Switch Assy art. 4KB-82530-11-00
По запросу
52
Key Blank (A) 5000~5149 UR art. 5UG-H2511-09-00
По запросу
53
Key Blank (B) 5150~5299 UR art. 5UG-H2511-19-00
По запросу
