модель 2007 года
- Модель Rhino 660
- Код модели RHINO 660 (YXR66FW)

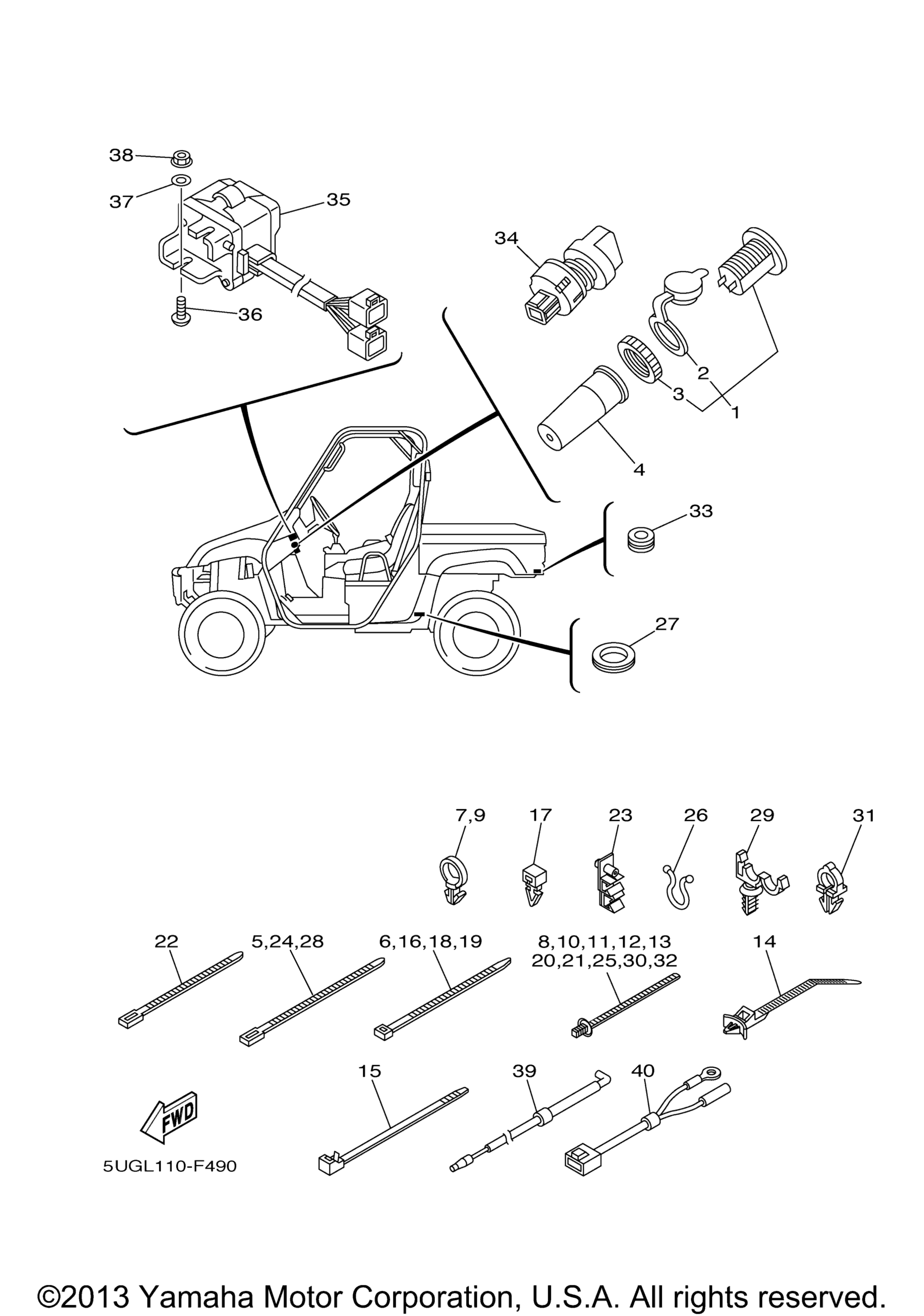

Схема электрооборудования 2 для RHINO 660 (YXR66FW)
Схема
Детали
Номер
Наименование детали
Цена
1
Terminal Assy art. 5FU-H1920-10-00
По запросу
2
. Cover art. 5FU-H1942-10-00
По запросу
3
. .Nut art. 5FU-H191B-10-00
По запросу
4
Cover, Connecter art. 5FU-H2599-01-00
По запросу
5
Clamp art. 90464-40825-00
По запросу
6
Clamp art. 90464-48800-00
По запросу
7
Clamp art. 90464-19815-00
По запросу
8
Clamp art. 90464-20005-00
По запросу
9
Clamp art. 90464-19815-00
По запросу
10
Clamp art. 90464-20005-00
По запросу
11
Clamp art. 90464-20005-00
По запросу
12
Clamp art. 90464-20005-00
По запросу
13
Clamp art. 90464-20005-00
По запросу
14
Clamp art. 90464-38800-00
По запросу
15
Clamp art. 90464-51800-00
По запросу
16
Clamp art. 90464-48800-00
По запросу
17
Holder art. 5UG-F2465-00-00
По запросу
18
Clamp art. 90464-48800-00
По запросу
19
Clamp art. 90464-48800-00
По запросу
20
Clamp art. 90464-20005-00
По запросу
21
Clamp art. 90464-20005-00
По запросу
22
Clamp art. 90464-31827-00
По запросу
23
Clamp art. 5UG-F481H-00-00
По запросу
24
Clamp art. 90464-40825-00
По запросу
25
Clamp art. 90464-20005-00
По запросу
26
Clamp art. 90464-20804-00
По запросу
27
Grommet art. 90480-25856-00
По запросу
28
Clamp art. 90464-40825-00
По запросу
29
Clamp art. 90464-12830-00
По запросу
30
Clamp art. 90464-20005-00
По запросу
31
Clamp art. 90464-12830-00
По запросу
32
Clamp art. 90464-20005-00
По запросу
33
Втулка радиатора Yamaha art. 90480-12475-00
По запросу
34
Замок зажигания Yamaha art. 5UG-H2526-00-00
По запросу
35
Switch, Handle 1 art. 5UG-83976-22-00
По запросу
36
Винт Yamaha art. 90149-05299-00
от 578 ₽
37
Washer, Plate art. 90201-05029-00
По запросу
38
Гайка Yamaha art. 95707-05300-00
от 473 ₽
39
Провода жлектрические комплект art. 5KM-82541-00-00
По запросу
40
Подводящий провод art. 5KM-82509-10-00
По запросу
