модель 2007 года
- Модель Rhino 660
- Код модели RHINO 660 (YXR66FW)

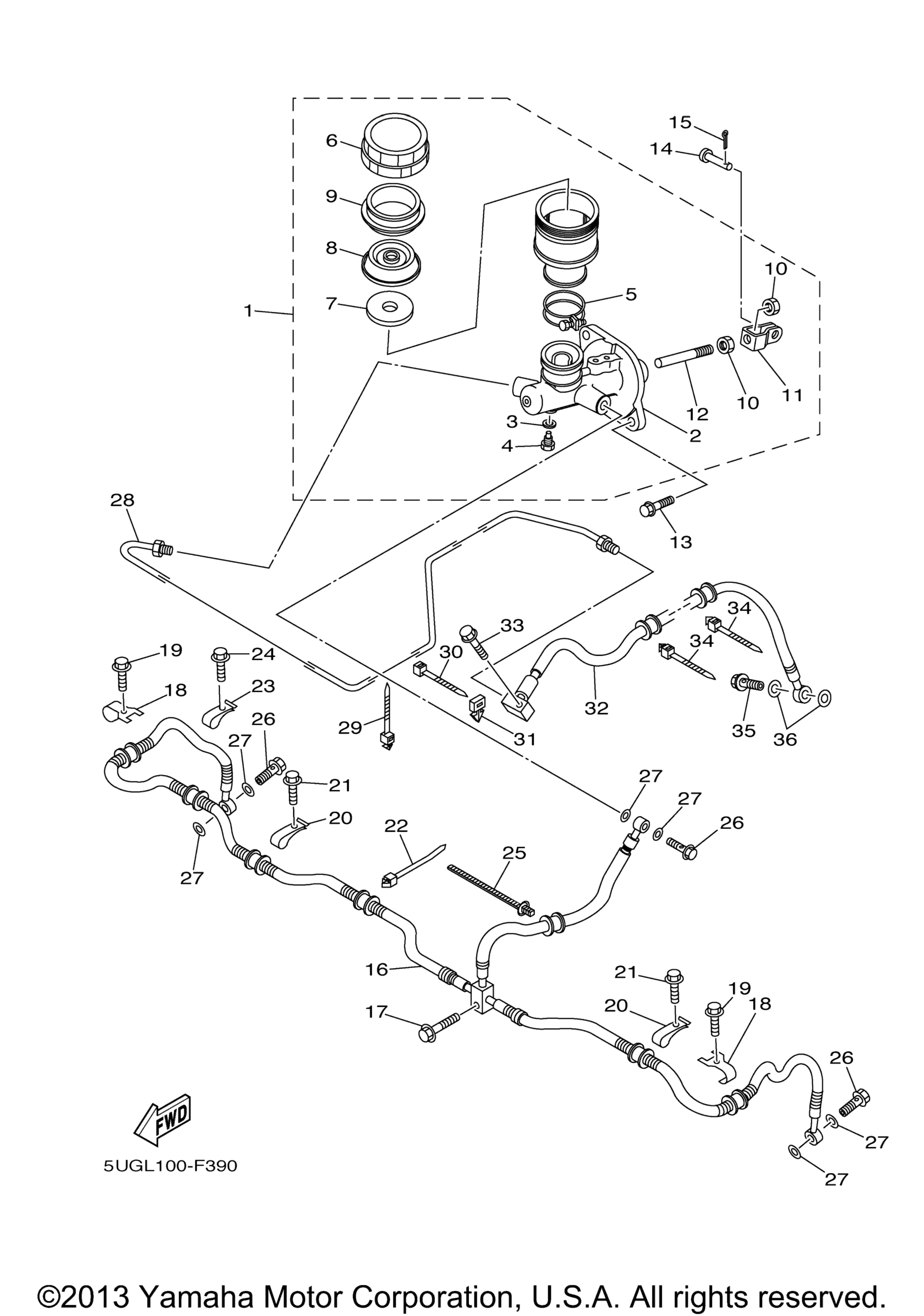

Схема заднего главного цилиндра тормоза для RHINO 660 (YXR66FW)
Схема
Детали
Номер
Наименование детали
Цена
1
Master Cylinder Assy art. 5UG-2583T-00-00
По запросу
2
Ремкомплект главного тормозного цилиндра Yamaha art. 5UG-W0042-00-00
По запросу
3
. .Washer, Oil Bolt art. 5UG-25878-00-00
По запросу
4
. .Bolt, Oil 1 art. 5UG-25877-00-00
По запросу
5
. .Band art. 5UG-25719-00-00
По запросу
6
. .Cap, Reservoir art. 5UG-25852-00-00
По запросу
7
. .Float, Reservoir art. 5UG-25853-00-00
По запросу
8
. .Diaphragm, Reservoir art. 5UG-25854-00-00
По запросу
9
. .Bush,Diaphragm art. 5UG-25855-00-00
По запросу
10
. .Nut art. 95317-08700-00
По запросу
11
. .Joint art. 2YK-27222-00-00
По запросу
12
. .Push Rod Comp art. 5UG-25880-00-00
По запросу
13
Bolt, Flange art. 90105-081A7-00
По запросу
14
Pin, Clevis art. 90240-08124-00
По запросу
15
Pin, Cotter art. 91490-20025-00
По запросу
16
Тормозной шланг Yamaha art. 5UG-F5872-03-00
По запросу
17
Bolt, Flange art. 95822-06025-00
По запросу
18
Holder, Brake Hose 1 art. 5ND-F5875-01-00
По запросу
19
Болт с фланцем art. 95817-06012-00
По запросу
20
Band art. 5UG-F3192-00-00
По запросу
21
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
22
Clamp art. 90464-31827-00
По запросу
23
Band art. 5UG-F3192-00-00
По запросу
24
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
25
Clamp art. 90464-20005-00
По запросу
26
Болт, штуцер art. 90401-10159-00
По запросу
27
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
28
Pipe, Brake art. 5UG-F5871-00-00
По запросу
29
Clamp art. 90464-20005-00
По запросу
30
Clamp art. 90464-31827-00
По запросу
31
Holder art. 5UG-F2465-00-00
По запросу
32
Тормозной шланг Yamaha art. 5UG-F5873-10-00
По запросу
33
Bolt, Flange art. 90105-06833-00
По запросу
34
Clamp art. 90464-20005-00
По запросу
35
Болт, штуцер art. 90401-10159-00
По запросу
36
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
