модель 2007 года
- Модель Rhino 660
- Код модели RHINO 660 (YXR66FW)

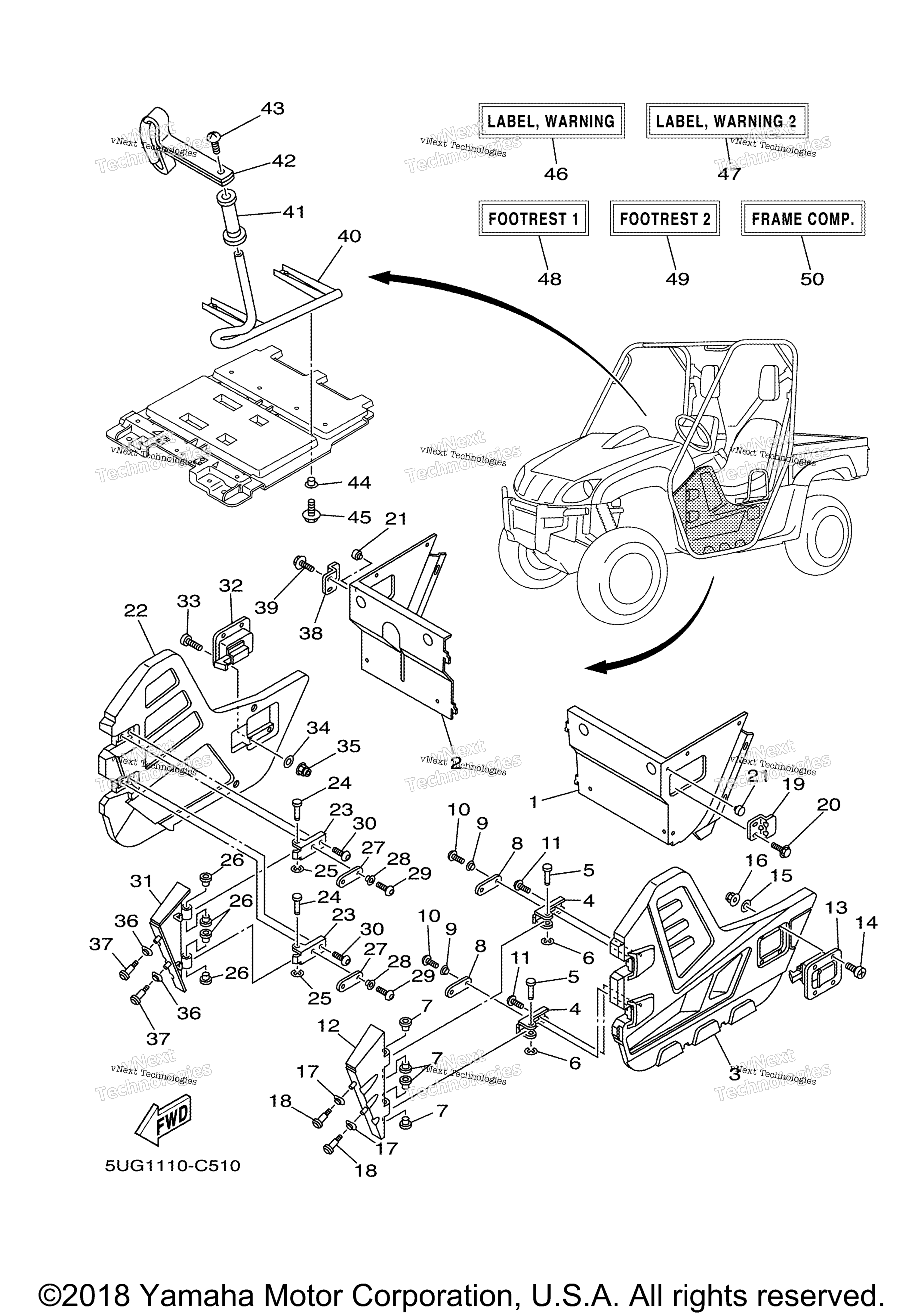

Схема с дверями для RHINO 660 (YXR66FW)
Схема
Детали
Номер
Наименование детали
Цена
1
Support, Side Panel SEE SIDE COVERS art. 5UG-F254J-11-00
По запросу
2
Support, Side Panel 2 SEE SIDE COVERS art. 5UG-F254K-11-00
По запросу
3
Cover, Side 1 art. 5B4-F2864-00-00
По запросу
4
Hinge art. 5B4-F1797-00-00
По запросу
5
Pin 1 art. 5B4-F146A-00-00
По запросу
6
Clip art. 5B4-F3447-00-00
По запросу
7
Bush, Rubber 1 art. 2P5-K7515-00-00
По запросу
8
Демпфер петли двери Yamaha art. 5B4-F2929-01-00
По запросу
9
Collar art. 90387-06089-00
По запросу
10
Bolt art. 90111-06086-00
По запросу
11
Bolt 2 art. 5B4-F1722-00-00
По запросу
12
Hinge 1 art. 5B4-F197J-00-00
По запросу
13
Handle, Latch art. 5B4-F389F-00-00
По запросу
14
Screw, Bind art. 98907-05020-00
По запросу
15
Washer art. 90201-05039-00
По запросу
16
Гайка болта грузика вариатора Yamaha art. 95607-05200-00
По запросу
17
Washer 2 art. 5UG-K7526-00-00
По запросу
18
Bolt art. 5B4-K7519-00-00
По запросу
19
Защелка двери Yamaha art. 5B4-F389E-00-00
По запросу
20
Болт Yamaha art. 5B4-F1738-00-00
По запросу
21
Демпфер двери Yamaha art. 5TG-82121-10-00
По запросу
22
Cover, Side 2 art. 5B4-F2868-00-00
По запросу
23
Hinge art. 5B4-F1797-00-00
По запросу
24
Pin 1 art. 5B4-F146A-00-00
По запросу
25
Clip art. 5B4-F3447-00-00
По запросу
26
Bush, Rubber 1 art. 2P5-K7515-00-00
По запросу
27
Демпфер петли двери Yamaha art. 5B4-F2929-01-00
По запросу
28
Collar art. 90387-06089-00
По запросу
29
Bolt art. 90111-06086-00
По запросу
30
Bolt 2 art. 5B4-F1722-00-00
По запросу
31
Hinge 2 art. 5B4-F197K-00-00
По запросу
32
Handle, Latch art. 5B4-F389F-00-00
По запросу
33
Screw, Bind art. 98907-05020-00
По запросу
34
Washer art. 90201-05039-00
По запросу
35
Гайка болта грузика вариатора Yamaha art. 95607-05200-00
По запросу
36
Washer 2 art. 5UG-K7526-00-00
По запросу
37
Bolt art. 5B4-K7519-00-00
По запросу
38
Защелка двери Yamaha art. 5B4-F389E-00-00
По запросу
39
Болт Yamaha art. 5B4-F1738-00-00
По запросу
40
Assist, Grip art. 5B4-F474A-00-00
По запросу
41
Grip art. 5B4-F6241-00-00
По запросу
42
Handle, Seat art. 5B4-F4773-00-00
По запросу
43
Screw, Bind art. 98907-06020-00
По запросу
44
Втулка металлическая Yamaha art. 90387-06210-00
от 725 ₽
45
Bolt, Flange art. 90105-06831-00
По запросу
46
Label, Warning SEE EMBLEM LABEL 1 art. 5B4-F1568-01-00
По запросу
47
Label, Warning 2 SEE EMBLEM LABEL 1 art. 5B4-F1558-00-00
По запросу
48
Подножка левая Yamaha art. 5UG-F7411-12-00
По запросу
49
Подножка правая Yamaha Rhino art. 5UG-F7421-12-00
По запросу
50
Frame Comp SEE FRAME, FROM 5Y4AM04Y67A045951~ art. 5UG-F1110-40-00
По запросу
