модель 2007 года
- Модель Rhino 660
- Код модели RHINO 660 (YXR66FW)

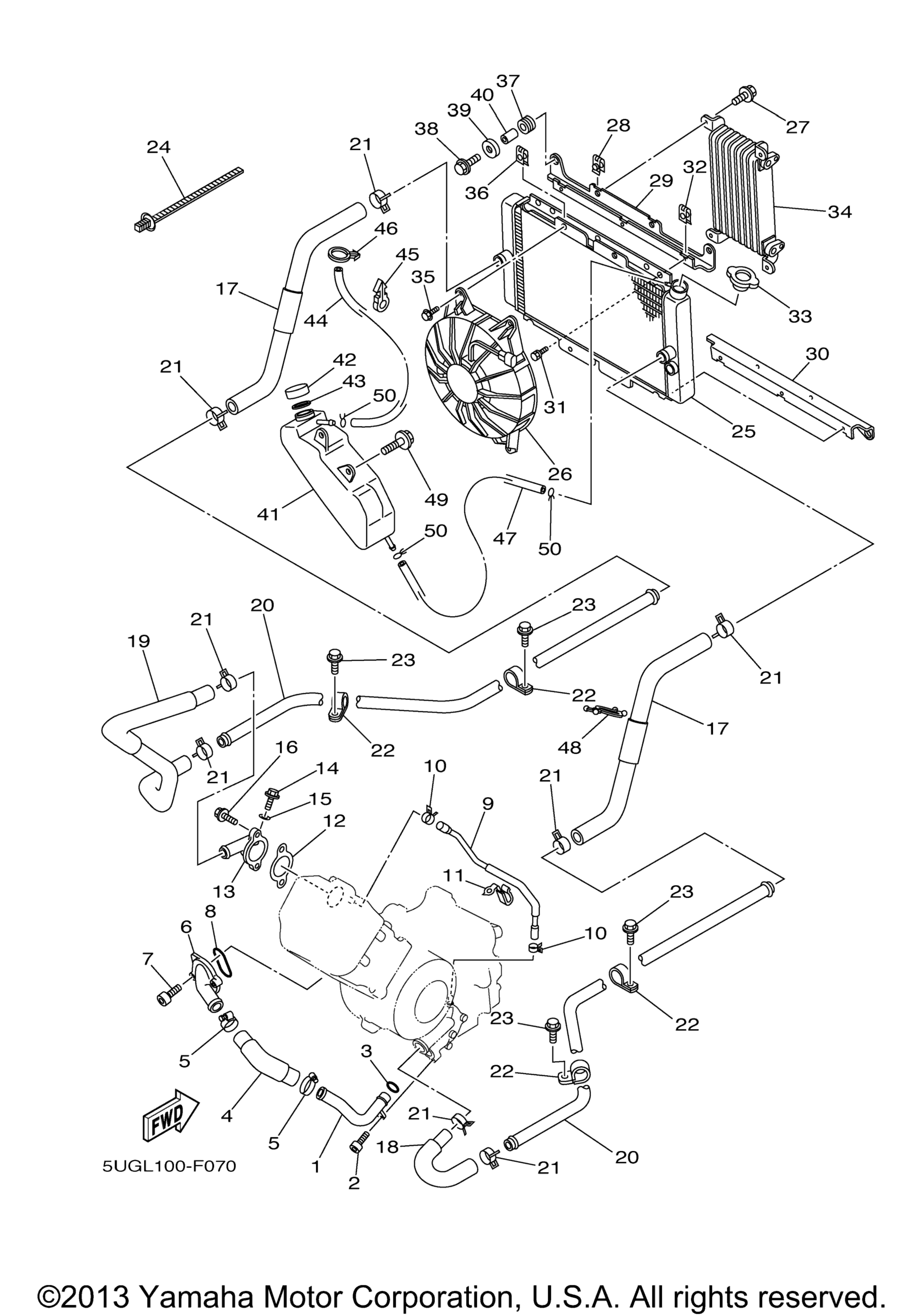

Схема шланга радиатора для RHINO 660 (YXR66FW)
Схема
Детали
Номер
Наименование детали
Цена
1
Pipe 1 art. 5KM-12481-00-00
По запросу
2
Болт Yamaha 91317-06065-00 art. 91317-06010-00
По запросу
3
Уплотнильное кольцо Yamaha art. 93210-21190-00
от 865 ₽
4
Hose 2 art. 5KM-12577-00-00
По запросу
5
Хомут патрубка охлаждения Yamaha art. 90450-32015-00
По запросу
6
Joint 1 art. 5KM-12469-00-00
По запросу
7
Болт art. 91317-06020-00
По запросу
8
Кольцо уплотнительное водяной помпы Yamaha art. 93210-33006-00
от 630 ₽
9
Hose 4 art. 5KM-12579-00-00
По запросу
10
Clip art. 90467-10038-00
По запросу
11
Clamp art. 90462-08008-00
По запросу
12
Прокладка корпуса термостата Yamaha art. 5KM-12434-10-00
от 935 ₽
13
Cover, Thermostat art. 5UG-12413-00-00
По запросу
14
Plug art. 90338-06041-00
По запросу
15
Шайба Yamaha art. 90430-06014-00
По запросу
16
Bolt, Flange art. 95027-06020-00
По запросу
17
Hose 1 art. 5UG-E2576-00-00
По запросу
18
Hose 2 art. 5UG-E2577-00-00
По запросу
19
Hose 4 art. 5UG-E2579-01-00
По запросу
20
Pipe, Water art. 5UG-E2564-00-00
По запросу
21
Хомут патрубка охлаждения Yamaha art. 90467-26189-00
По запросу
22
Clamp art. 90461-12800-00
По запросу
23
Bolt, Flange art. 90105-06831-00
По запросу
24
Clamp art. 90464-20005-00
По запросу
25
Radiator Assy art. 5UG-E2461-00-00
По запросу
26
Вентилятор радиатора Yamaha art. 5UG-E2405-00-00
По запросу
27
.Bolt, Blower Holding art. 5ND-E2675-00-00
По запросу
28
.Plate art. 5ND-E2535-00-00
По запросу
29
Bracket 1 art. 5UG-E244E-01-00
По запросу
30
Bracket 2 art. 5UG-E244F-00-00
По запросу
31
Bolt art. 5UG-E2623-00-00
По запросу
32
.Plate art. 5ND-E2535-00-00
По запросу
33
.Cap, Radiator art. 5ND-E2462-00-00
По запросу
34
Oil Cooler Assy art. 5UG-E3470-00-00
По запросу
35
.Bolt, Blower Holding art. 5ND-E2675-00-00
По запросу
36
.Plate art. 5ND-E2535-00-00
По запросу
37
Втулка радиатора Yamaha art. 90480-12475-00
По запросу
38
Bolt, Flange art. 90105-06833-00
По запросу
39
Шайба Yamaha art. 90209-06012-00
от 400 ₽
40
Втулка Yamaha art. 90387-06113-00
По запросу
41
Tank, Recovery art. 5GS-21871-00-00
По запросу
42
Cap art. 26H-21875-00-00
По запросу
43
Gasket art. 26H-21874-00-00
По запросу
44
Hose (L1020) art. 90445-08811-00
По запросу
45
Clamp art. 90464-12830-00
По запросу
46
Clamp art. 90464-19815-00
По запросу
47
Hose (L500) art. 90445-08809-00
По запросу
48
Clamp art. 90464-29179-00
По запросу
49
Болт Yamaha art. JW1-K6179-01-00
от 221 ₽
50
Зажим Yamaha art. 90467-08003-00
от 1 190 ₽
