модель 2003 года
- Модель XL700
- Код модели XL700 (XL700B)

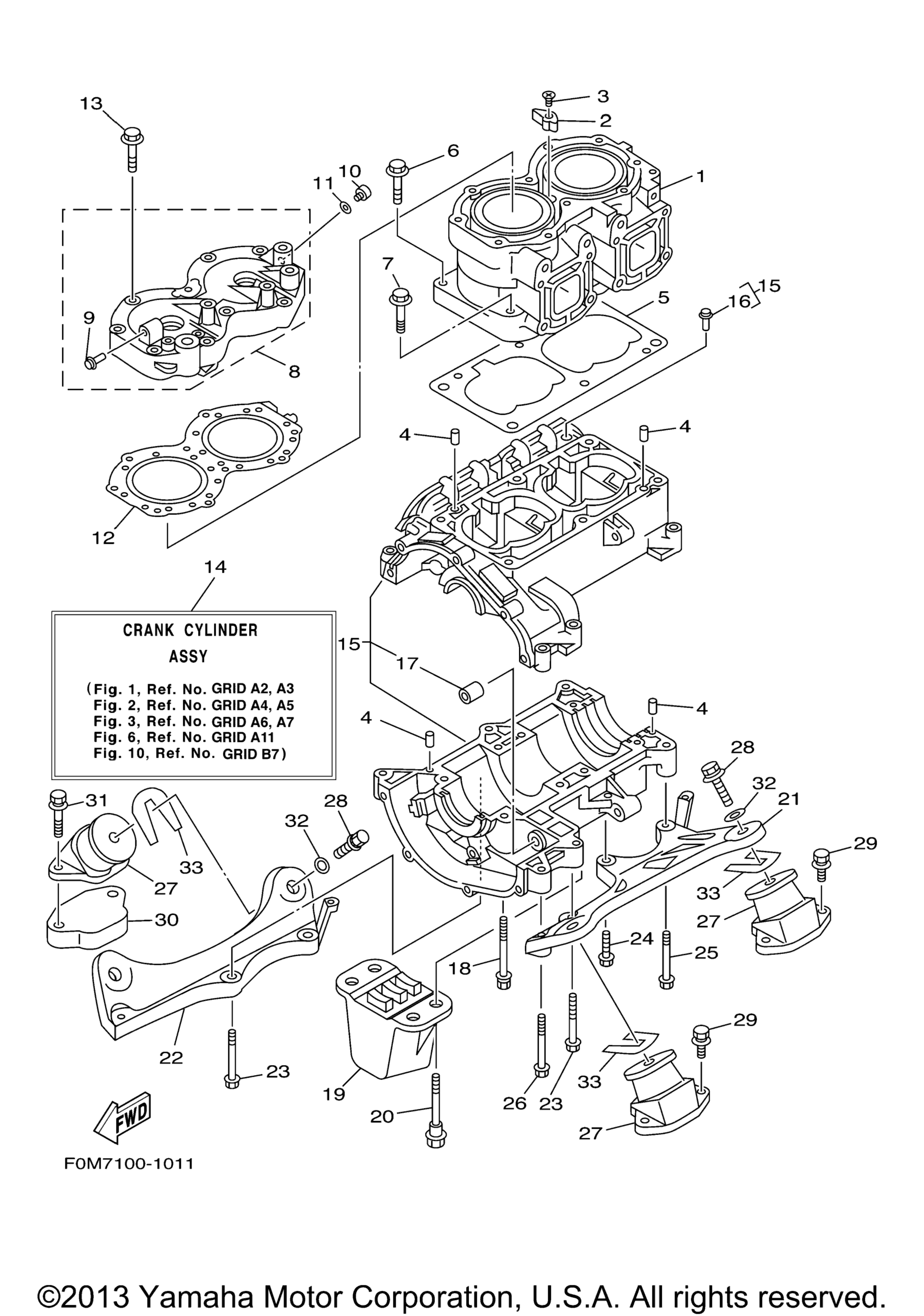

Схема цилиндра Crankcase для XL700 (XL700B)
Схема
Детали
Номер
Наименование детали
Цена
1
Cylinder 1 art. 62T-11311-00-8S
По запросу
2
Anode art. 6E5-11325-00-00
По запросу
3
Screw, Flat Head art. 98780-04014-00
По запросу
4
Pin, Dowel art. 93606-12019-00
от 80 ₽
5
Gasket, Cylinder art. 6M6-11351-A2-00
По запросу
6
Bolt, With Washer art. 90119-10M56-00
По запросу
7
Bolt, With Washer art. 90119-10M07-00
По запросу
8
Head, Cylinder 1 art. 62T-11111-00-8S
По запросу
9
. Nipple art. 6K8-51129-00-00
По запросу
10
Plug, Straight Screw art. 90340-08002-00
По запросу
11
.Gasket art. 90430-08003-00
от 528 ₽
Аналог
Комплект прокладок сливных пробок редуктора Skipper для Yamaha 2-300 (10шт)
art. SK90430-08020_10
528 ₽
Требуется 1 шт.
12
Gasket, Cylinder Head 1 art. 62T-11181-01-00
По запросу
13
Bolt, With Washer art. 90119-08M96-00
По запросу
14
Crank Cylinder Assy art. 62T-W0090-03-8S
По запросу
15
Crankcase Assy art. 62T-15100-00-00
По запросу
16
. Nipple art. 62T-14251-10-00
По запросу
17
. Bush, Solid art. 90380-12M29-00
По запросу
18
Bolt, With Washer art. 90119-08M55-00
По запросу
19
Stopper, Upper Mount art. 63N-44532-01-00
По запросу
20
Bolt art. 90109-08M56-00
По запросу
21
Bracket, Front Upper 1 art. 6R7-21415-01-00
По запросу
22
Bracket, Rear Upper 1 art. 6R7-21425-01-00
По запросу
23
Болт с шайбой Yamaha art. 90119-10M23-00
от 1 596 ₽
24
Болт с шайбой Yamaha art. 90119-10M00-00
от 1 544 ₽
25
Болт Yamaha art. 90119-10M03-00
от 1 596 ₽
26
Болт Yamaha art. 90119-10M01-00
от 1 596 ₽
27
Mount, Rubber art. 6M6-44517-A2-94
По запросу
28
Bolt, With Washer YMUS art. 90119-089UT-00
По запросу
29
Bolt, With Washer YMUS art. 90119-089U1-00
По запросу
30
Spacer, Engine Mount art. GJ1-6721B-00-00
По запросу
31
Bolt, With Washer YMUS art. 90119-08856-00
По запросу
32
Washer, Plate YMUS art. 90201-099U3-00
По запросу
33
Shim (T=0.1) UR, YMUS art. EU0-67354-A0-00
По запросу
33
Shim (T=0.3) UR, YMUS art. EU0-67354-B0-00
По запросу
33
Shim (T=0.5) UR, YMUS art. EU0-67354-C0-00
По запросу
33
Shim (T=1.0) UR, YMUS art. EU0-67354-D0-00
По запросу
33
Shim (T=2.0) UR, YMUS art. EU0-67354-E0-00
По запросу
