модель 2003 года
- Модель XL700
- Код модели XL700 (XL700B)

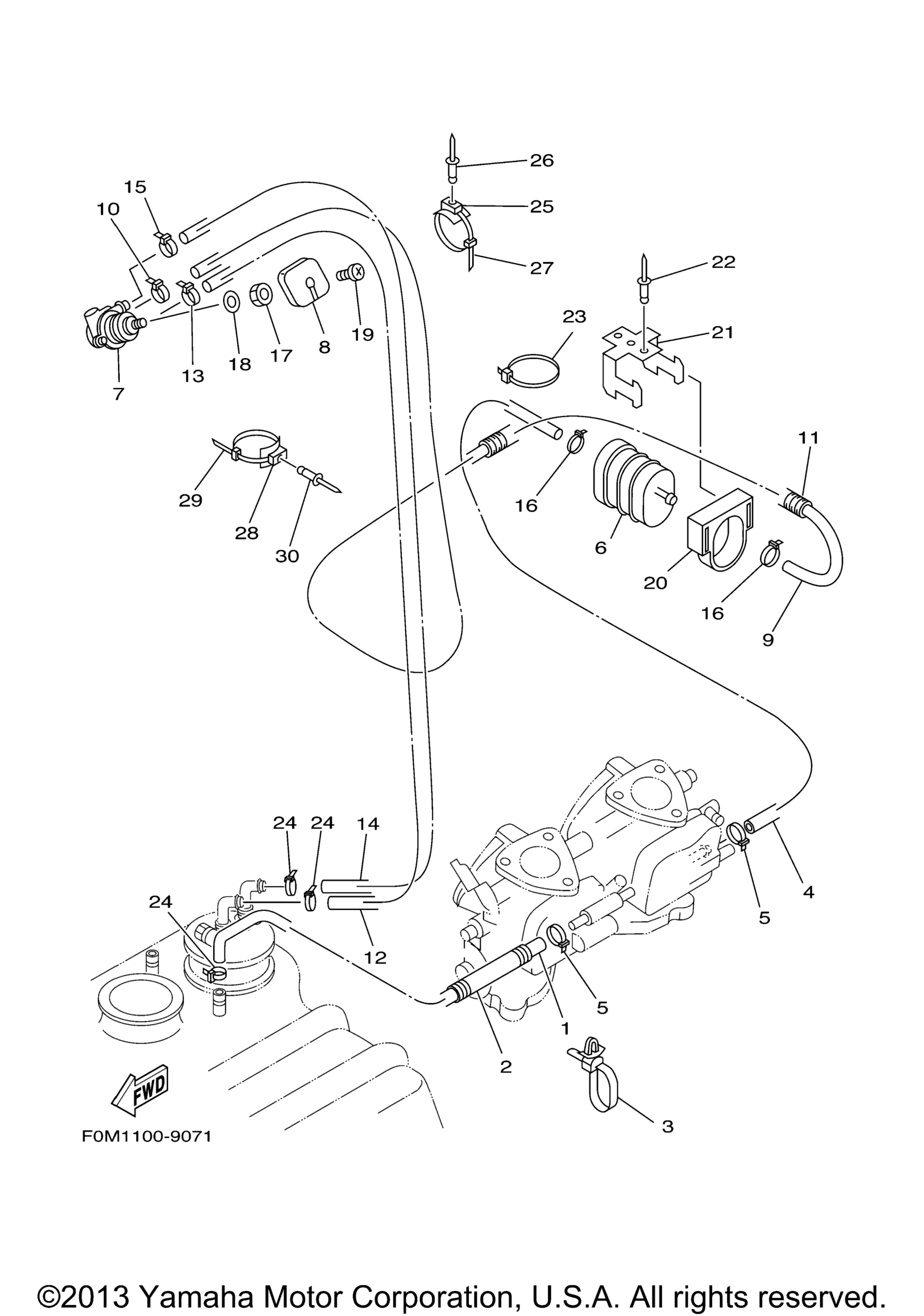

Схема топливной системы для XL700 (XL700B)
Схема
Детали
Номер
Наименование детали
Цена
1
Hose (L910) art. 90445-10M87-00
По запросу
2
Hose art. 90446-14M51-00
По запросу
3
Clamp art. 90465-12M56-00
По запросу
4
Hose (L505) art. 90445-10ME2-00
По запросу
5
Хомут Yamaha art. 90465-10098-00
от 368 ₽
6
Filter Assy art. 6K8-24560-21-00
По запросу
7
Fuel Cock Assy 1 art. 65U-24500-02-00
По запросу
8
Lever, Cock art. 6R7-24524-00-00
По запросу
9
Hose (L1400) art. 90445-10M87-00
По запросу
10
Хомут Yamaha art. 90465-10098-00
от 368 ₽
11
Hose (L320) art. 90446-14M62-00
По запросу
12
Hose (L600) art. 90445-10MA9-00
По запросу
13
Хомут Yamaha art. 90465-10098-00
от 368 ₽
14
Hose (L600) art. 90445-10MA9-00
По запросу
15
Хомут Yamaha art. 90465-10098-00
от 368 ₽
16
Хомут Yamaha art. 90465-10098-00
от 368 ₽
17
Nut art. 90170-22187-00
По запросу
18
Washer, Plate YMUS art. 90202-229U1-00
По запросу
19
Винт Yamaha art. 98980-04008-00
от 473 ₽
20
Holder art. EU0-67817-00-00
По запросу
21
Bracket, Fuel Filter art. FN8-67816-00-00
По запросу
22
Rivet,Blind YMUS art. 90267-48938-00
По запросу
23
Зажим Yamaha art. 90464-32801-00
По запросу
24
Хомут Yamaha art. 90465-10098-00
от 368 ₽
25
Clamp Comp art. 90600-91736-00
По запросу
26
Rivet, Blind YMUS art. 90267-48802-00
По запросу
27
Зажим Yamaha art. 90464-32801-00
По запросу
28
Clamp Comp art. 90600-91736-00
По запросу
29
Зажим Yamaha art. 90464-32801-00
По запросу
30
Rivet, Blind YMUS art. 90267-48802-00
По запросу
