модель 2003 года
- Модель XL700
- Код модели XL700 (XL700B)

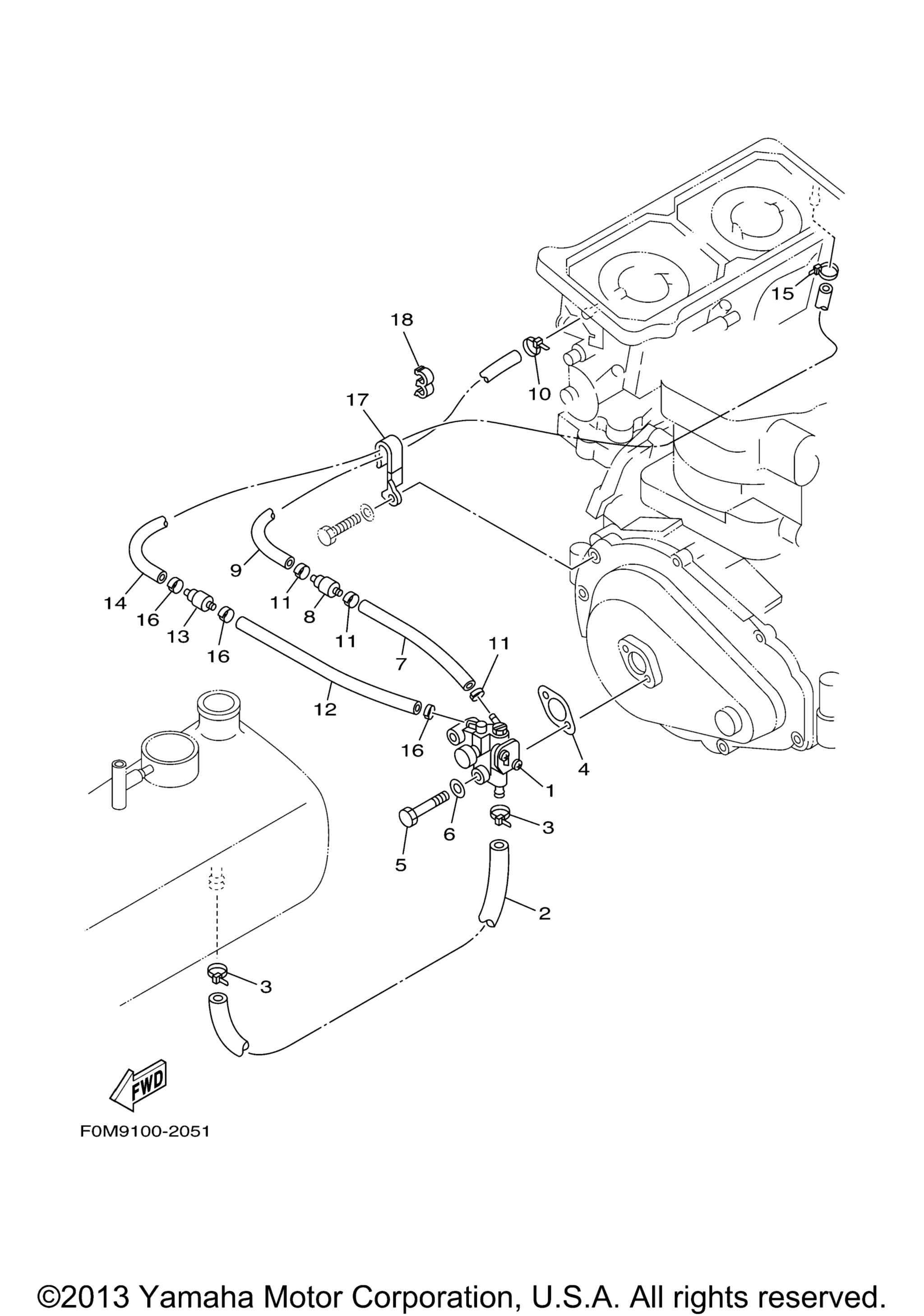

Схема масляного насоса для XL700 (XL700B)
Схема
Детали
Номер
Наименование детали
Цена
1
Oil Injection Pump Assy art. 61X-13200-12-00
По запросу
2
Hose (L480) art. 90445-117F2-00
По запросу
3
Хомут Yamaha art. 90465-10098-00
от 368 ₽
4
Gasket, Pump Case art. 6R8-13116-A0-00
По запросу
5
Bolt art. 97080-06035-00
По запросу
6
Шайба Yamaha art. 92990-06600-00
от 420 ₽
7
Hose (L85) art. 90445-07MA3-00
По запросу
8
Valve, Check art. 67X-13183-00-00
По запросу
9
Hose (L210) art. 90446-07M48-00
По запросу
10
Хомут Yamaha art. 90465-10098-00
от 368 ₽
11
Clip art. 90468-02001-00
По запросу
12
Hose (L70) art. 90445-07MA3-00
По запросу
13
Valve, Check art. 67X-13183-00-00
По запросу
14
Hose (L450) art. 90446-07M48-00
По запросу
15
Хомут Yamaha art. 90465-10098-00
от 368 ₽
16
Clip art. 90468-02001-00
По запросу
17
Clamp art. 90465-08M69-00
По запросу
18
Clamp art. 90464-10M38-00
По запросу
