модель 2003 года
- Модель XL700
- Код модели XL700 (XL700B)

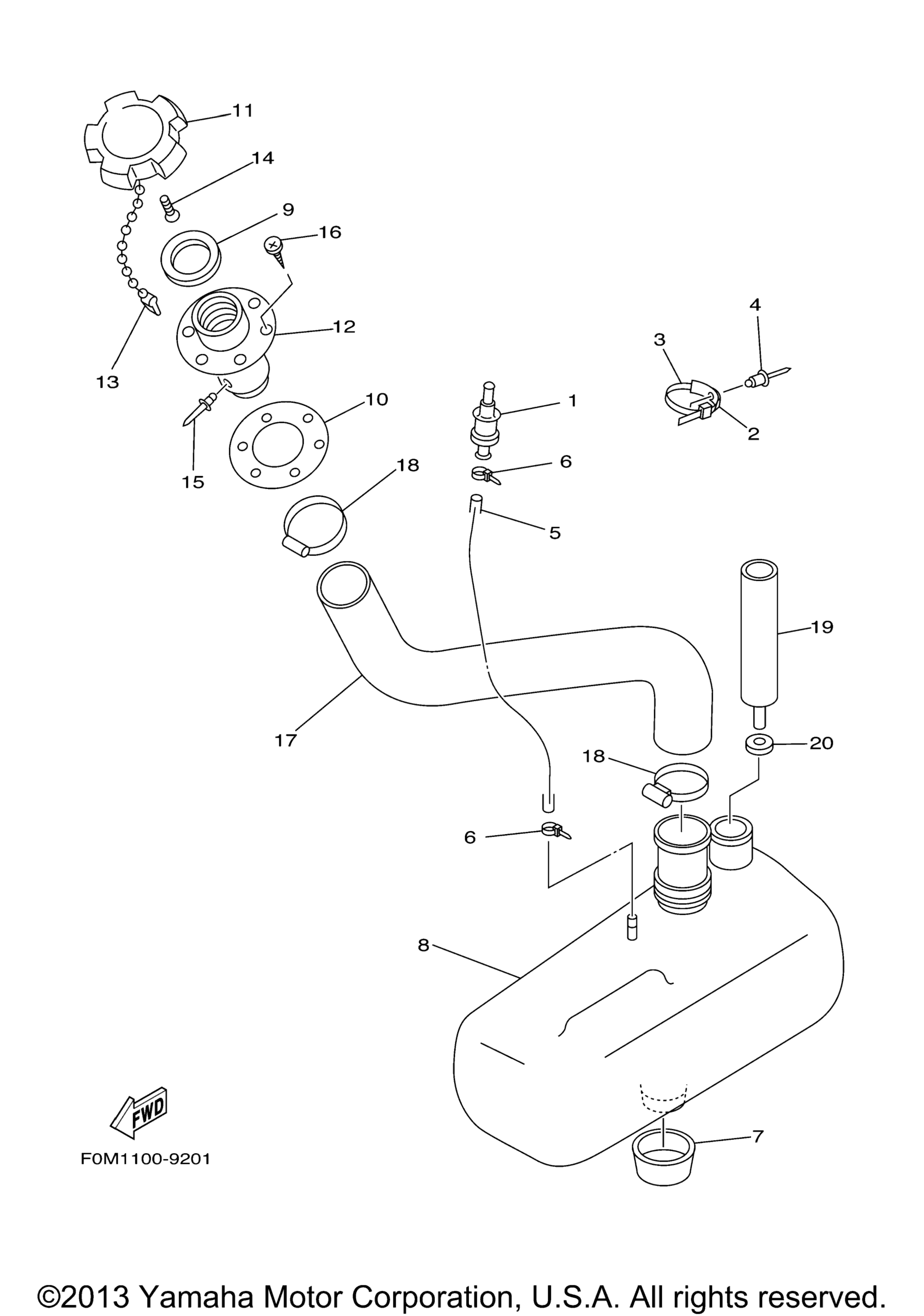

Схема масляного бака для XL700 (XL700B)
Схема
Детали
Номер
Наименование детали
Цена
1
.Roll Over Valve art. FJ0-67766-00-00
По запросу
2
Clamp Comp art. 90600-91736-00
По запросу
3
Зажим Yamaha art. 90464-32801-00
По запросу
4
Rivet, Blind YMUS art. 90267-48802-00
По запросу
5
Hose, Air Vent 3 YMUS art. GJ3-U7856-20-00
По запросу
6
Хомут Yamaha art. 90465-10098-00
от 368 ₽
7
Mat 3 YMUS art. GH1-U759D-00-00
По запросу
8
Tank, Oil YMUS art. GJ3-U775B-02-00
По запросу
9
Packing, Oil Cap YMUS art. GJ3-U778C-00-00
По запросу
10
Packing, Oil Filler YMUS art. GJ3-U778E-00-00
По запросу
11
Cap, Oil Filler YMUS art. GJ3-U778B-00-00
По запросу
12
Socket, Oil Filler YMUS art. GJ3-U778D-00-00
По запросу
13
Chain Ball YMUS art. EU0-U7835-00-00
По запросу
14
Screw, Tapping art. 97780-40110-00
По запросу
15
Rivet, Blind art. 90267-40935-00
По запросу
16
Screw, Flat Head Tapping art. FX1-67869-00-00
По запросу
17
Hose, Oil Filler YMUS art. GU2-U776C-00-00
По запросу
18
Band, Hose 52 YMUS art. 90601-152U3-00
По запросу
19
Strainer, Oil art. 6J8-13411-00-00
По запросу
20
Прокладка Yamaha art. 6J8-13414-00-00
от 473 ₽
