модель 2003 года
- Модель XL700
- Код модели XL700 (XL700B)

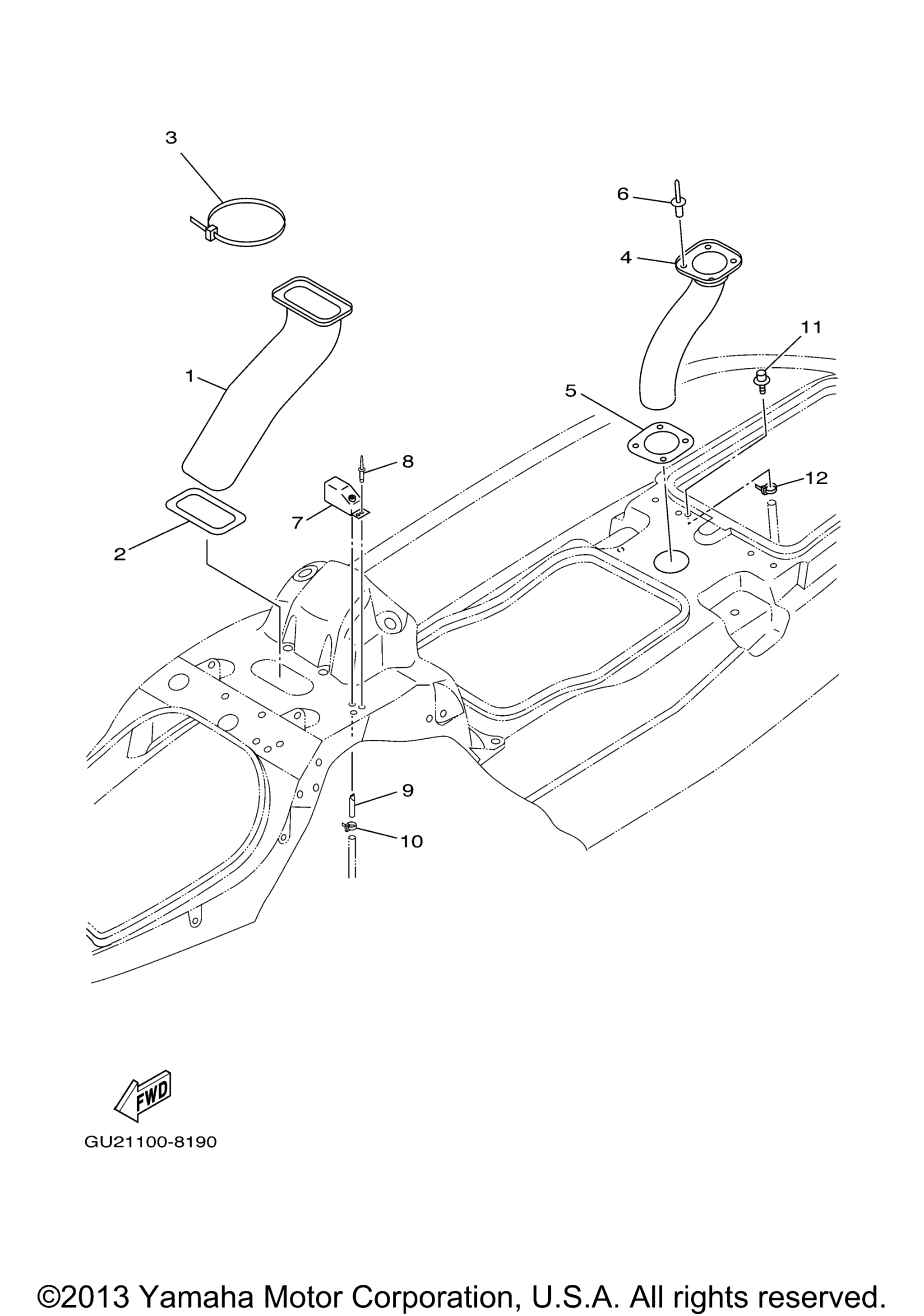

Схема вентиляция для XL700 (XL700B)
Схема
Детали
Номер
Наименование детали
Цена
1
Hose, Ventilator 1 YMUS art. GU2-U213F-01-00
По запросу
2
Seal, Air Intake 1 YMUS art. GU2-U2117-01-00
По запросу
3
Band YMUS art. 90601-200U7-00
По запросу
4
Hose, Ventilator 2 YMUS art. GU2-U213G-00-00
По запросу
5
Seal, Air Intake 2 YMUS art. GU2-U2118-01-00
По запросу
6
Rivet art. 90269-07923-00
По запросу
7
Socket, Ventilation art. GP7-62159-02-00
По запросу
8
Rivet, Blind YMUS art. 90267-48802-00
По запросу
9
Pipe, Ventilation 1 art. EW2-62149-00-00
По запросу
10
Хомут Yamaha art. 90465-10098-00
от 368 ₽
11
Nipple art. GJ3-6215F-00-00
По запросу
12
Хомут Yamaha art. 90465-10098-00
от 368 ₽
