модель 2003 года
- Модель XLT800
- Код модели XLT800 (XA800AB)

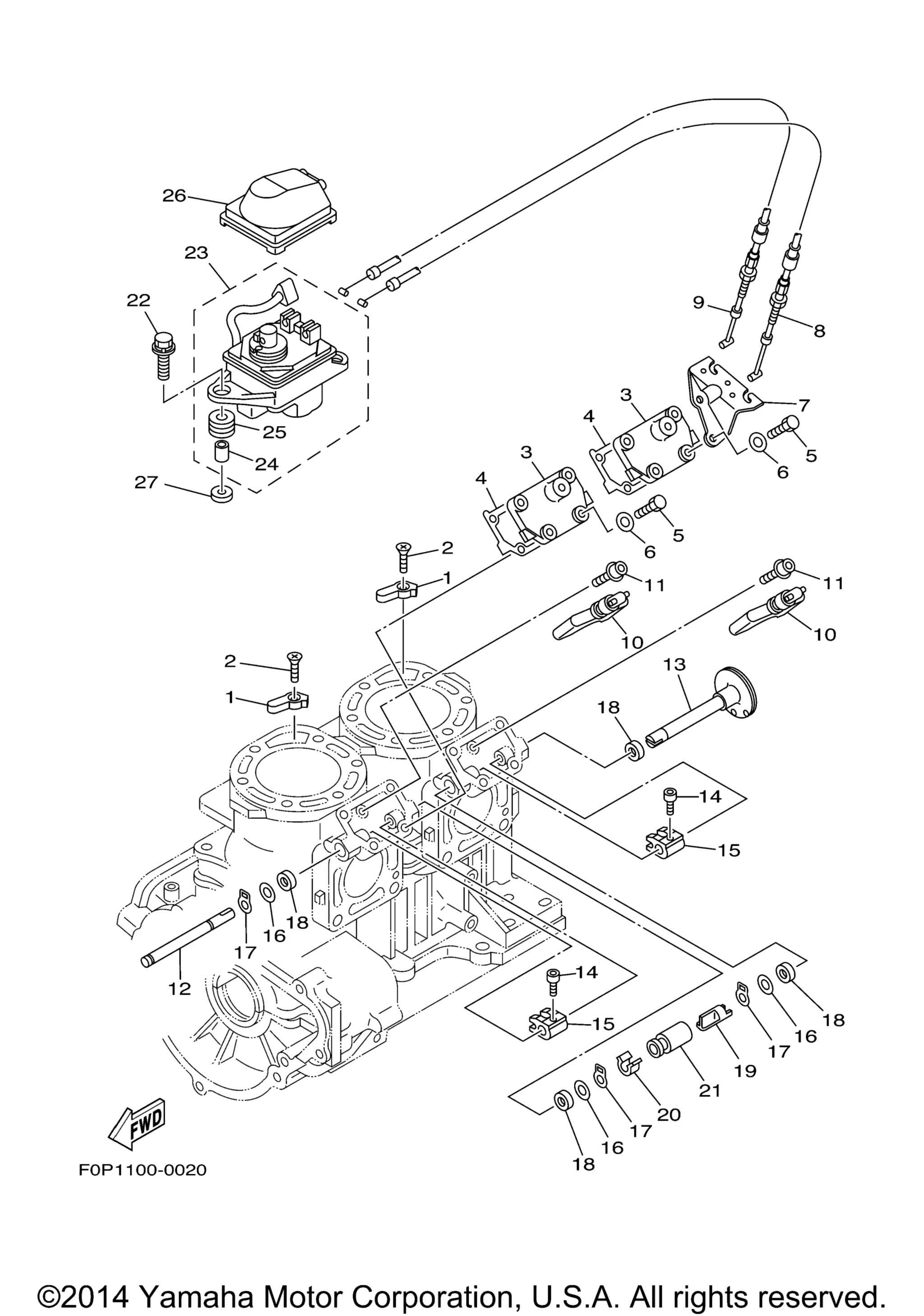

Схема цилиндра Crankcase 2 для XLT800 (XA800AB)
Схема
Детали
Номер
Наименование детали
Цена
1
Anode art. 66E-11325-00-00
По запросу
2
Screw, Flat Head art. 98780-05020-00
По запросу
3
Cover art. 66E-1131M-01-00
По запросу
4
Gasket, Cover art. 66E-1131B-02-00
По запросу
5
Bolt art. 97013-06025-00
По запросу
6
Шайба Yamaha art. 92990-06600-00
от 420 ₽
7
Bracket 1 art. 66E-11998-00-00
По запросу
8
Cable, Pulley 1 art. 66V-1133E-00-00
По запросу
9
Cable, Pulley 2 art. 66V-1133E-00-00
По запросу
10
Valve Assy art. 66E-1131S-10-00
По запросу
11
Bolt, Hexagon Socket Head art. 90110-05016-00
По запросу
12
Shaft 1 art. 66E-1131V-00-00
По запросу
13
Pulley, Shaft art. 66E-1132C-00-00
По запросу
14
Bolt, Hexagon Socket Head art. 91317-04008-00
По запросу
15
Lever, Link art. 60T-11832-00-00
По запросу
16
Washer, Plate art. 90201-08M09-00
По запросу
17
Circlip art. 93410-08M12-00
По запросу
18
Oil Seal art. 93109-08M07-00
По запросу
19
Joint 1 art. 66E-1131H-00-00
По запросу
20
Joint 2 art. 66E-1131J-10-00
По запросу
21
Cover, Joint art. 66E-1131C-10-00
По запросу
22
Bolt, With Washer YMUS art. 90119-069UX-00
По запросу
23
Servo Motor Assy art. 60G-85820-00-00
По запросу
24
Втулка Yamaha art. 90387-07598-00
По запросу
25
. Grommet art. 90480-14023-00
По запросу
26
Cover, Wire art. 66E-85825-00-00
По запросу
27
Washer, Plate art. 90201-06M04-00
По запросу
