модель 2003 года
- Модель XLT800
- Код модели XLT800 (XA800AB)

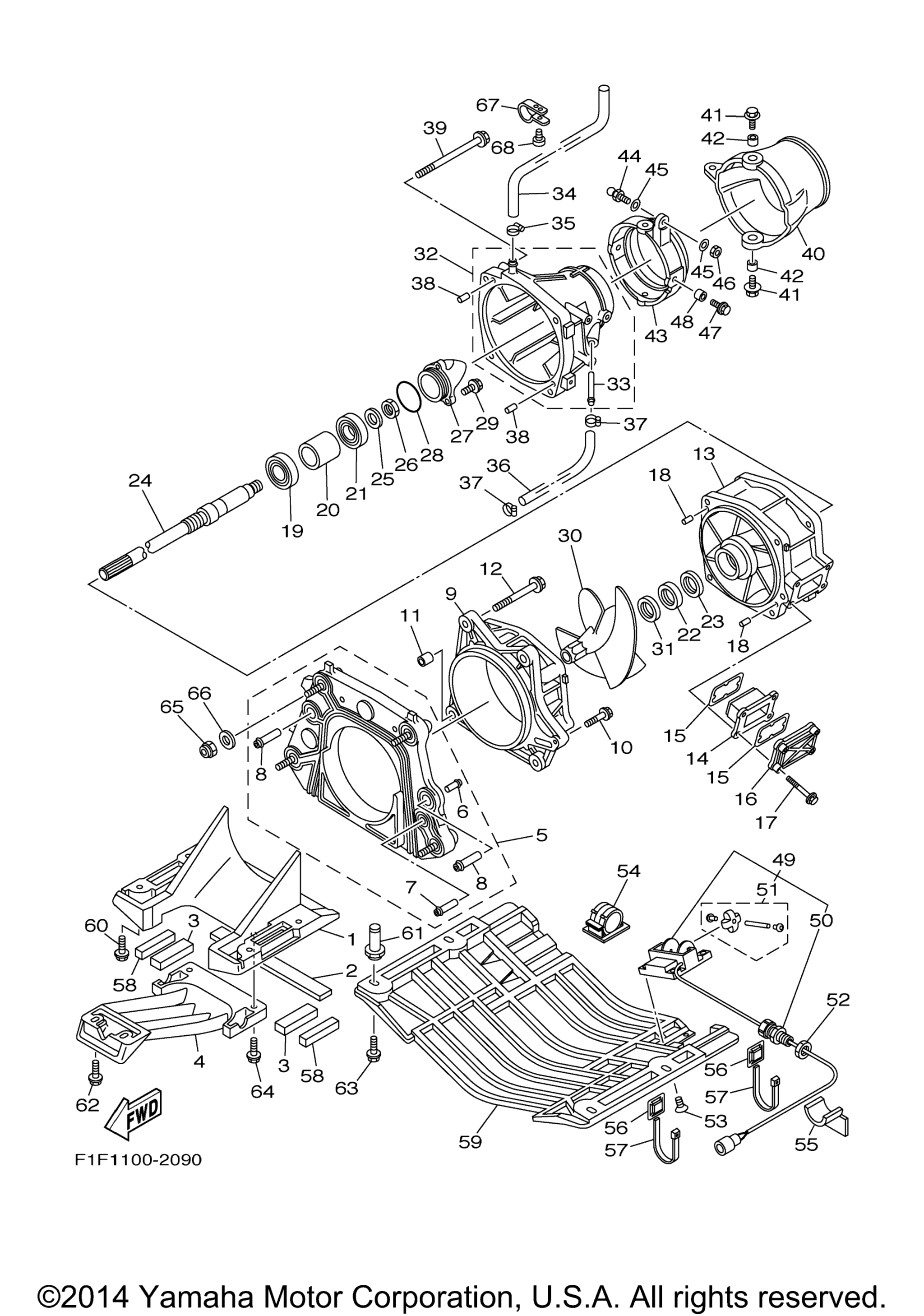

Схема jet блок 1 для XLT800 (XA800AB)
Схема
Детали
Номер
Наименование детали
Цена
1
Duct, Intake art. 66V-51311-00-94
По запросу
2
Felt, Packing art. 66V-R1367-00-00
По запросу
3
.Felt, Packing art. 66V-R1368-00-00
По запросу
4
Screen, Intake art. 66V-51333-00-94
По запросу
5
Plate, Transom YMUS art. 66V-G5831-02-00
По запросу
6
. Nipple YMUS art. 65A-R1129-00-00
По запросу
7
. Nipple art. 66V-51129-01-00
По запросу
8
. Nipple art. 66V-51129-10-00
По запросу
9
Корпус импеллера Yamaha art. 6CR-R1312-00-00
По запросу
10
Bolt, With Washer YMUS art. 90119-06894-00
По запросу
11
Pin, Dowel art. 99590-14016-00
По запросу
12
Bolt, With Washer YMUS art. 90119-10811-00
По запросу
13
Duct, Impeller art. 66V-51315-01-00
По запросу
14
Filter art. 66V-46882-00-00
По запросу
15
.O-Ring art. 66V-42414-00-00
По запросу
16
Cover, Water Inlet 1 art. 66V-45214-00-00
По запросу
17
Bolt, With Washer YMUS art. 90119-06898-00
По запросу
18
Pin, Dowel art. 93606-12019-00
от 80 ₽
19
Подшипник Yamaha art. 93306-205U1-00
По запросу
20
Spacer 1 art. 65V-45538-00-00
По запросу
21
Bearing art. 93306-304XB-00
По запросу
22
.Oil Seal art. 93101-28M66-00
По запросу
23
Oil Seal art. 93101-28002-00
По запросу
24
Shaft, Drive art. 68Y-G5511-00-00
По запросу
25
Washer YMUS art. 9299R-16600-00
По запросу
26
Nut YMUS art. 95317-16700-00
По запросу
27
Cap YMUS art. 65A-R1326-10-KT
По запросу
28
.O-Ring art. 93210-46M16-00
от 150 ₽
Аналог
Кольцо уплотнительное корпуса подшипника Skipper для Yamaha 9.9-15, 25-90
art. SK93210-46M16
150 ₽
Требуется 1 шт.
29
Bolt, With Washer YMUS art. 90119-06890-00
По запросу
30
Impeller YMUS art. 67A-R1321-00-00
По запросу
31
Spacer YMUS art. 66V-R1348-10-00
По запросу
32
Nozzle art. 66V-51318-00-94
По запросу
33
. .Nipple,Hose art. 63M-51334-00-00
По запросу
34
Hose (L310) art. 90445-16M09-00
По запросу
35
Band, Hose 18 YMUS art. 90601-118UF-00
По запросу
36
Hose (L270) YMUS art. 90445-14M25-00
По запросу
37
Хомут Yamaha art. 90465-10098-00
от 368 ₽
38
Pin, Dowel art. 93606-12019-00
от 80 ₽
39
Bolt, With Washer YMUS art. 90119-10807-00
По запросу
40
Nozzle, Deflector YMUS art. 66V-R1313-01-00
По запросу
41
Bolt, With Washer YMUS art. 90119-08852-00
По запросу
42
Collar art. 90387-08M06-00
По запросу
43
Ring, Trim art. 66G-51190-00-94
По запросу
44
Stud, Joint Ball YMUS art. GH3-U146E-00-00
По запросу
45
Шайба Yamaha art. 90201-068M4-00
от 326 ₽
46
Nut YMUS art. 9538R-06700-00
По запросу
47
Bolt, With Washer YMUS art. 90119-08852-00
По запросу
48
Collar art. 90387-08M06-00
По запросу
49
Sensor Speed YMUS art. F0V-U8K31-01-00
По запросу
50
. Connector, Cable art. EU0-67267-00-00
По запросу
51
. Repair Kit, Speed Sensor YMUS art. GJ1-U835D-00-00
По запросу
52
Nut, Drain 1 art. EU0-62241-30-00
По запросу
53
Screw, Flat Head YMUS art. 9878R-05512-00
По запросу
54
Clamp YMUS art. 90600-925U9-00
По запросу
55
Packing, Hose 2 YMUS art. GJ1-U7578-12-00
По запросу
56
Base, Clamp YMUS art. 90600-900U6-00
По запросу
57
Clamp YMUS art. 90464-40825-00
По запросу
58
Packing YMUS art. F0V-U7525-01-00
По запросу
59
Plate 2 YMUS art. F0V-U273B-00-00
По запросу
60
Bolt, With Washer YMUS art. 90119-08829-00
По запросу
61
Nut YMUS art. 90179-08815-00
По запросу
62
Bolt, With Washer YMUS art. 90119-06896-00
По запросу
63
Bolt, With Washer YMUS art. 90119-08829-00
По запросу
64
Bolt, With Washer YMUS art. 90119-06890-00
По запросу
65
Nut, Nylon YMUS art. 9572R-10300-00
По запросу
66
Washer, Plate YMUS art. 90201-10801-00
По запросу
67
Clip, Nylon 21 YMUS art. 90600-921U1-00
По запросу
68
Screw, Tapping art. 97780-50514-00
По запросу
