модель 2003 года
- Модель XLT800
- Код модели XLT800 (XA800AB)

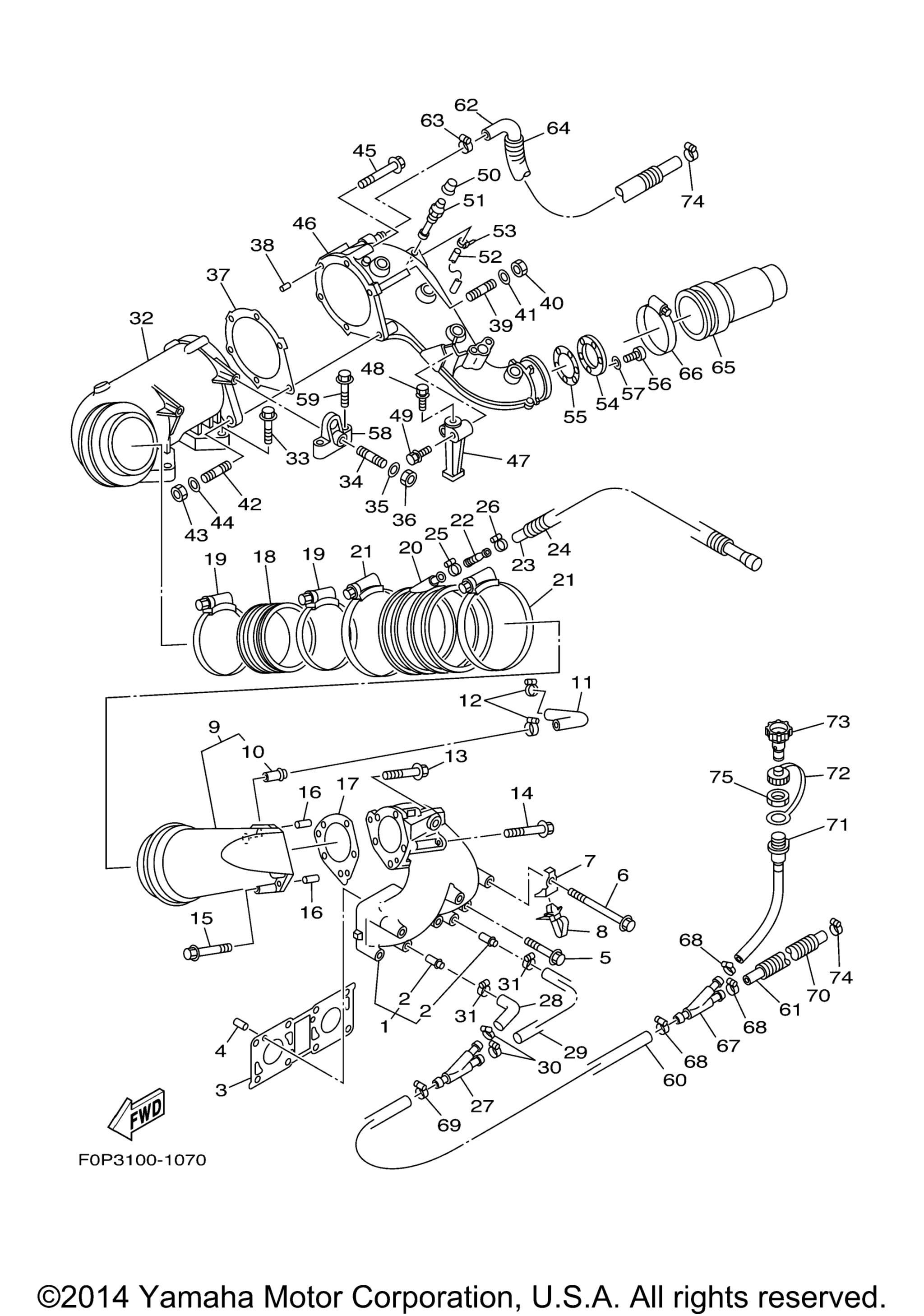

Схема выхлопной системы 1 для XLT800 (XA800AB)
Схема
Детали
Номер
Наименование детали
Цена
1
Muffler 1 art. 66E-14711-10-94
По запросу
2
. .Nipple art. 6K8-51129-00-00
По запросу
3
. .Gasket, Exhaust Pipe art. 66E-14613-00-00
По запросу
4
Pin, Dowel art. 93606-12019-00
от 80 ₽
5
Bolt, Flange art. 90105-10M85-00
По запросу
6
Bolt, Flange art. 90105-10M86-00
По запросу
7
Clamp art. 90465-20M78-00
По запросу
8
Clamp art. 90465-12M56-00
По запросу
9
Ring, Joint art. 66E-14712-10-94
По запросу
10
. Nipple art. 66E-51129-00-00
По запросу
11
Hose 1 art. 66E-12576-00-00
По запросу
12
Hose Clamp Assy art. 90450-22M14-00
По запросу
13
Bolt, Flange art. 90105-08M83-00
По запросу
14
Bolt, Flange art. 90105-08M84-00
По запросу
15
Bolt, Flange art. 90105-08M66-00
По запросу
16
Pin, Dowel art. 93606-12019-00
от 80 ₽
17
. .Gasket, Muffler Damper 2 art. 66E-14749-00-00
По запросу
18
Joint, Exhaust 2 art. 66E-14625-00-00
По запросу
19
Hose Clamp Assy art. 90450-99M02-00
По запросу
20
Joint, Exhaust 1 art. 66E-14615-00-00
По запросу
21
Hose Clamp Assy art. 90450-99M18-00
По запросу
22
Joint, Hose 4 art. 60E-12594-00-00
По запросу
23
Hose (L1150) art. 90445-14M22-00
По запросу
24
Tube (L1040) art. 90446-24M94-00
По запросу
25
Hose Clamp Assy art. 90450-18M09-00
По запросу
26
Hose Clamp Assy art. 90450-14M05-00
По запросу
27
Joint, Hose 1 art. 63M-12581-00-00
По запросу
28
Hose 2 art. 66E-12577-00-00
По запросу
29
Hose 4 art. 66E-12579-00-00
По запросу
30
Hose Clamp Assy art. 90450-18M09-00
По запросу
31
Hose Clamp Assy art. 90450-14M05-00
По запросу
32
Muffler 2 art. 66E-14721-10-8S
По запросу
33
Bolt, Flange art. 90105-10M82-00
По запросу
34
Bolt, Stud art. 90116-10M66-00
По запросу
35
Шайба Yamaha art. 92990-10600-00
от 368 ₽
36
Nut art. 95380-10600-00
По запросу
37
.Gasket, Exhaust Outer Cover art. 66E-41124-10-00
По запросу
38
Pin, Dowel art. 93606-12019-00
от 80 ₽
39
Bolt, Stud art. 90116-08M64-00
По запросу
40
Nut art. 95333-08600-00
По запросу
41
Шайба Yamaha art. 92990-08600-00
от 368 ₽
42
Bolt, Stud art. 90116-10M65-00
По запросу
43
Nut art. 95380-10600-00
По запросу
44
Шайба Yamaha art. 92990-10600-00
от 368 ₽
45
Bolt, Flange art. 90105-08M83-00
По запросу
46
Outer Cover, Exhaust art. 67A-41123-00-00
По запросу
47
Stay, Muffler art. 66E-14791-00-94
По запросу
48
Bolt, With Washer art. 90119-10M10-00
По запросу
49
Болт с шайбой Yamaha art. 90119-10M00-00
от 1 544 ₽
50
Cap, Grease Nipple art. 663-45119-01-00
По запросу
51
Nipple, Grease art. 61L-5169A-00-00
По запросу
52
Hose (L445) art. 90445-09M21-00
По запросу
53
Хомут Yamaha art. 90465-10098-00
от 368 ₽
54
Spacer art. 66E-14763-10-94
По запросу
55
.Gasket, Exhaust Pipe art. 66E-14623-00-00
По запросу
56
Screw, Pan Head art. 98580-06016-00
По запросу
57
Шайба Yamaha art. 92990-06600-00
от 420 ₽
58
Stay, Muffler 1 art. 66E-14771-01-00
По запросу
59
Bolt, With Washer art. 90119-10M18-00
По запросу
60
Hose (L60) art. 90445-18M17-00
По запросу
61
Hose (L700) art. 90445-18M16-00
По запросу
62
Hose 3 art. 66E-12578-00-00
По запросу
63
Hose Clamp Assy art. 90450-22M14-00
По запросу
64
Hose (L800) art. 90446-27M95-00
По запросу
65
Pipe, Outlet art. 67A-14752-00-00
По запросу
66
Clamp, Hose art. 90460-90M11-00
По запросу
67
Joint, Hose 1 art. 63M-12581-00-00
По запросу
68
Hose Clamp Assy art. 90450-18M09-00
По запросу
69
Hose Clamp Assy art. 90450-18M09-00
По запросу
70
Hose (L540) art. 90446-24M81-00
По запросу
71
Joint Assy art. 64T-12580-00-00
По запросу
72
Cap,1 art. 682-84385-01-00
По запросу
73
Conduction Assy FOR USA art. 67X-E2590-00-00
По запросу
74
Band, Hose 18 YMUS art. 90601-118UF-00
По запросу
75
Nut art. EU0-61652-00-00
По запросу
