модель 2003 года
- Модель XLT800
- Код модели XLT800 (XA800AB)

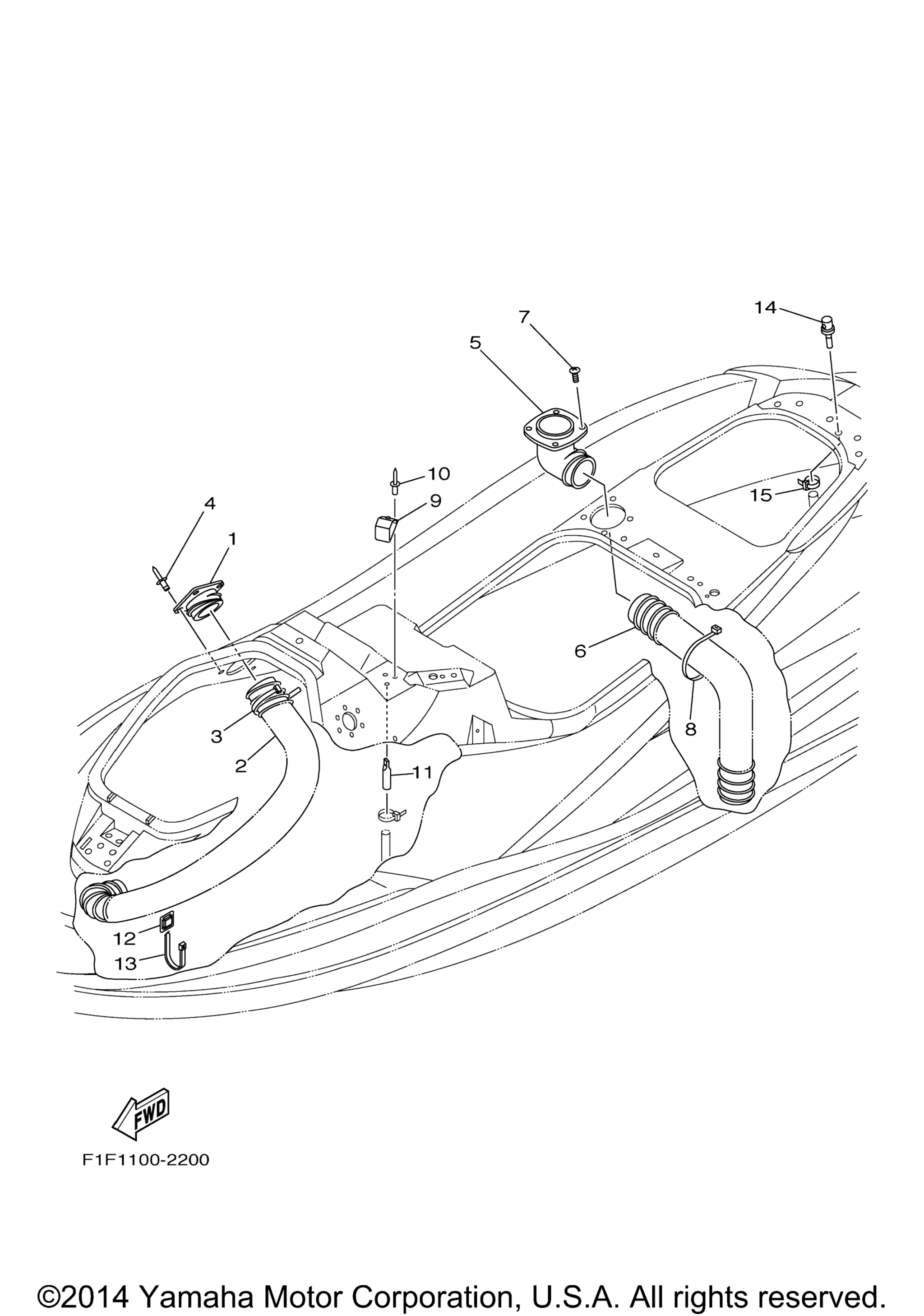

Схема вентиляция для XLT800 (XA800AB)
Схема
Детали
Номер
Наименование детали
Цена
1
Base, Air Intake art. F0D-62127-00-00
По запросу
2
Hose, Ventilator 1 YMUS art. F0D-U213F-05-00
По запросу
3
Clamp YMUS art. 90464-99804-00
По запросу
4
Rivet, Blind YMUS art. 90267-489UE-00
По запросу
5
Ventilator, Outlet art. F0D-62139-00-00
По запросу
6
Hose, Ventilator 2 YMUS art. F0D-U213G-04-00
По запросу
7
Screw art. 90149-05962-00
По запросу
8
Band YMUS art. 90601-200U7-00
По запросу
9
Socket, Ventilation art. GP7-62159-02-00
По запросу
10
Rivet, Blind YMUS art. 90267-48802-00
По запросу
11
Pipe, Ventilation 1 art. EW2-62149-00-00
По запросу
12
Base, Clamp YMUS art. 90600-900U6-00
По запросу
13
Clamp YMUS art. 90464-99801-00
По запросу
14
Nipple art. GJ3-6215F-00-00
По запросу
15
Хомут Yamaha art. 90465-10098-00
от 368 ₽
