модель 2003 года
- Модель XLT800
- Код модели XLT800 (XA800AB)

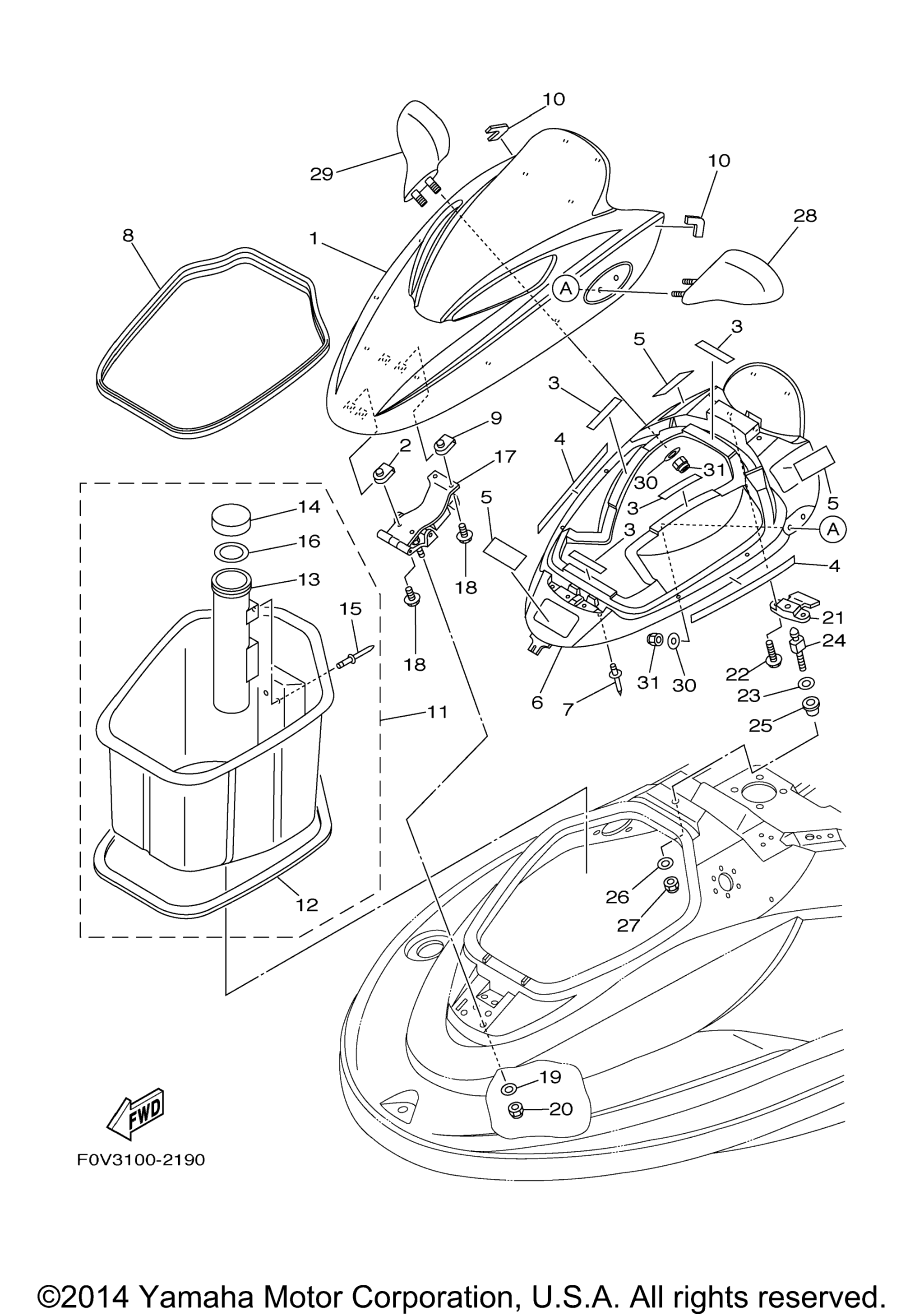

Схема двигателя Hatch 2 для XLT800 (XA800AB)
Схема
Детали
Номер
Наименование детали
Цена
1
Lid, Engine Room UR YM2, YMUS art. F0V-U517B-50-P0
По запросу
1
Lid, Engine Room UR NCM3, YMUS art. F0V-U517B-40-P0
По запросу
2
Nut, Spring art. 90183-06902-00
По запросу
3
Tape, Fitting YMUS art. F0V-U3635-00-00
По запросу
4
Tape, Fitting YMUS art. F1X-U3635-00-00
По запросу
5
Tape, Fitting YMUS art. F0V-U3635-20-00
По запросу
6
Ventilator Cover Comp., 2 YMUS art. F0V-U2103-11-00
По запросу
7
Rivet, Blind YMUS art. 90267-48809-00
По запросу
8
Packing 3 YMUS art. F0V-U266B-00-00
По запросу
9
Nut, Spring art. 90183-06902-00
По запросу
10
Pad, Hatch 1 YMUS art. F0V-U517M-00-00
По запросу
11
Bowlocker Assy YMUS art. F0D-U475A-00-00
По запросу
12
. .Packing 4 YMUS art. GJ3-U266C-31-00
По запросу
13
. .Box, Fire Extinguisher YMUS art. GP7-U5983-00-00
По запросу
14
. Cap, Case YMUS art. EW2-U5912-01-00
По запросу
15
. Rivet, Blind YMUS art. F3J-U516R-00-00
По запросу
16
. Packing, Case YMUS art. EW2-U5913-01-00
По запросу
17
Hinge Assy INCLUDES DAMPER STRUT art. F0V-6515A-01-00
По запросу
18
Bolt, With Washer YMUS art. 90119-06890-00
По запросу
19
Washer, Plate YMUS art. 90201-06020-00
По запросу
20
Nut, Nylon YMUS art. 9572R-06300-00
По запросу
21
Lock, Lid art. F0D-6517C-04-00
По запросу
22
Bolt, With Washer YMUS art. 90119-06830-00
По запросу
23
Damper 2 YMUS art. F0V-U515E-00-00
По запросу
24
Pin art. F0D-63774-01-00
По запросу
25
Collar YMUS art. 90387-08802-00
По запросу
26
Washer YMUS art. 9299R-08200-00
По запросу
27
Гайка Yamaha art. 95780-08300-00
от 1 334 ₽
28
Mirror Lh YB, YMUS art. F0V-U596B-04-00
По запросу
29
Mirror Rh YB, YMUS art. F0V-U596C-04-00
По запросу
30
Washer YMUS art. 9299R-08200-00
По запросу
31
Гайка Yamaha art. 95780-08300-00
от 1 334 ₽
