модель 2004 года
- Модель XLT800
- Код модели XLT800 (XA800AC)

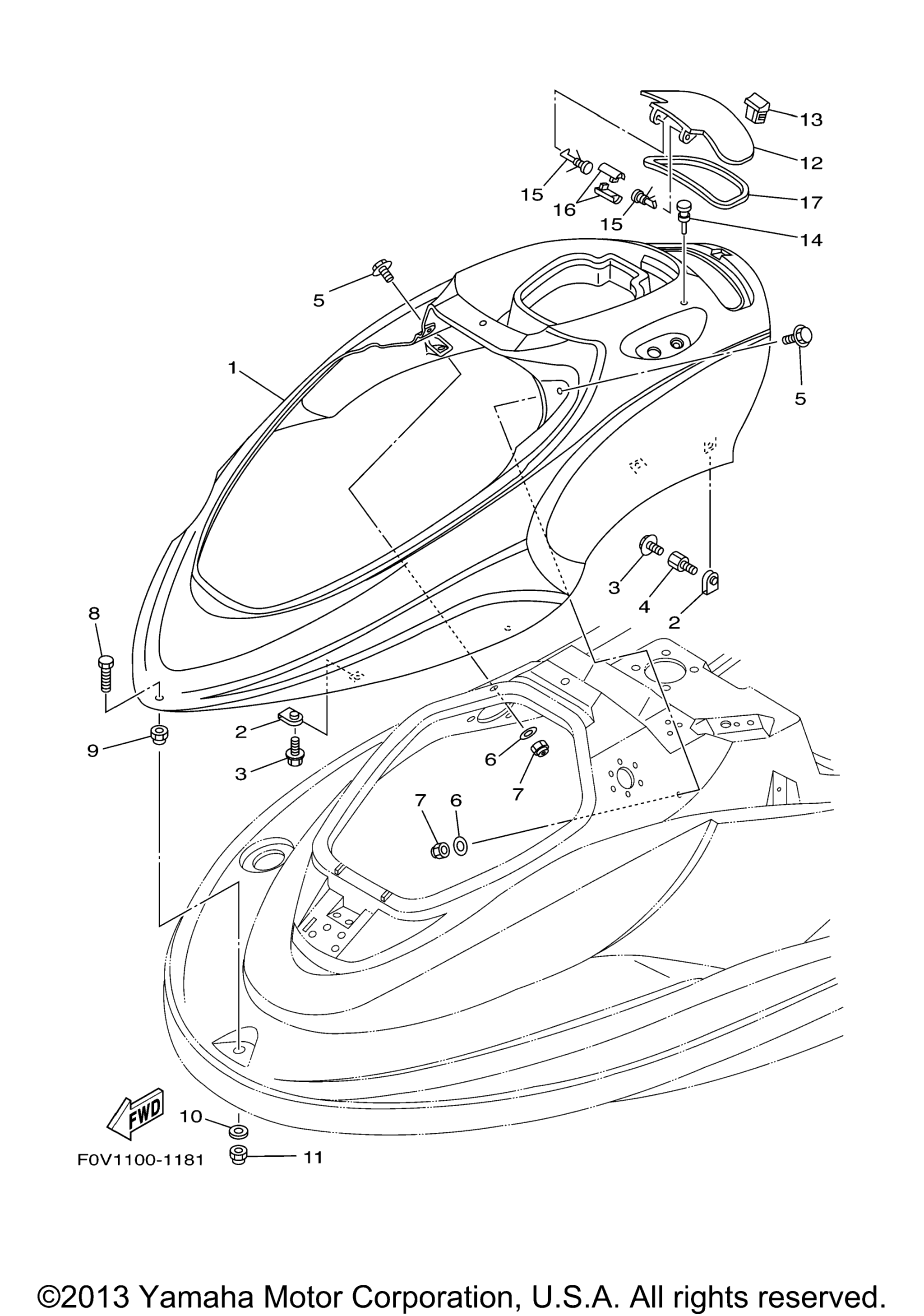

Схема двигателя Hatch 1 для XLT800 (XA800AC)
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Engine Hatch BMD, YMUS art. F0V-U516N-A0-P0
По запросу
2
Nut, Spring art. 90183-06902-00
По запросу
3
Bolt, With Washer YMUS art. 90119-068B8-00
По запросу
4
Nut, Joint YMUS art. F0V-U7772-00-00
По запросу
5
Bolt, With Washer YMUS art. 90119-06803-00
По запросу
6
Washer YMUS art. 9299R-06200-00
По запросу
7
Nut, Nylon YMUS art. 9572R-06300-00
По запросу
8
Bolt YMUS art. 9708R-06030-00
По запросу
9
Nut YMUS art. 9538R-06700-00
По запросу
10
Washer YMUS art. 9299R-06200-00
По запросу
11
Nut, Nylon YMUS art. 9572R-06300-00
По запросу
12
Lid Hatch YB, YMUS art. F0V-U517H-20-00
По запросу
13
Lock art. F0D-62875-00-00
По запросу
14
.Plug YMUS art. 90605-502U2-00
По запросу
15
Pin, Hinge art. F0D-6517R-00-00
По запросу
16
Joint, Hinge art. F0D-6517T-00-00
По запросу
17
Packing Case YMUS art. F0D-U519D-01-00
По запросу
