модель 2004 года
- Модель XLT800
- Код модели XLT800 (XA800AC)

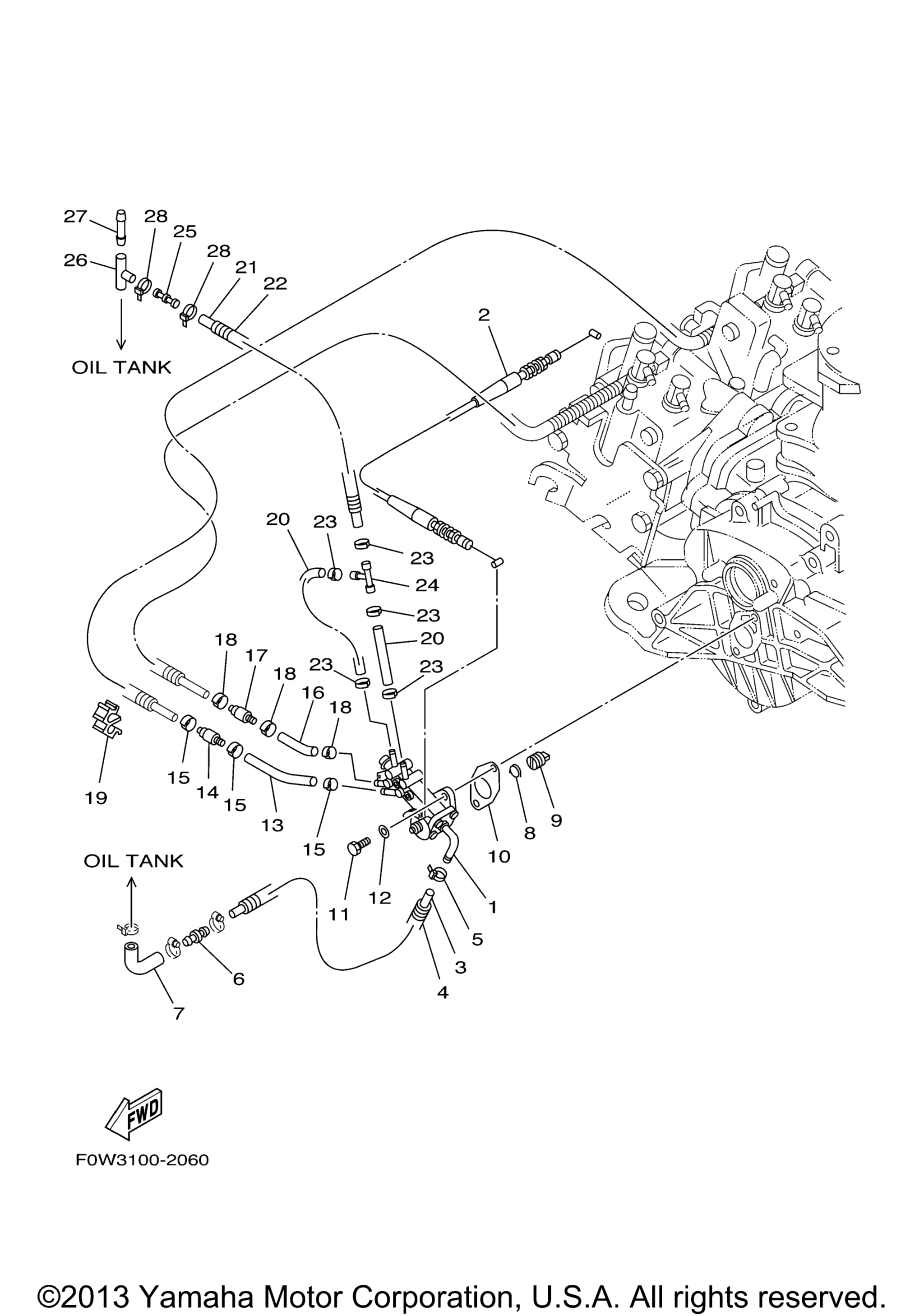

Схема масляного насоса для XLT800 (XA800AC)
Схема
Детали
Номер
Наименование детали
Цена
1
Oil Injection Pump Assy art. 66E-13200-02-00
По запросу
2
Pump Cable Assy art. 66E-26320-00-00
По запросу
3
Hose (L600) art. 90445-11012-00
По запросу
4
Tube (L530) art. 90447-13002-00
По запросу
5
Хомут Yamaha art. 90465-10098-00
от 368 ₽
6
Connection art. 66V-51142-00-00
По запросу
7
Pipe, Oil 1 art. 66V-13416-01-00
По запросу
8
Spring art. 66E-13469-00-00
По запросу
9
Joint art. 65U-13132-00-00
По запросу
10
Прокладка масляного насоса Yamaha art. 63M-13116-00-00
По запросу
11
Bolt art. 97080-06020-00
По запросу
12
Шайба Yamaha art. 92990-06600-00
от 420 ₽
13
Hose (L85) art. 90445-07MA3-00
По запросу
14
Valve, Check art. 67X-13183-00-00
По запросу
15
Clip art. 90468-02001-00
По запросу
16
Hose (L85) art. 90445-07MA3-00
По запросу
17
Valve, Check art. 67X-13183-00-00
По запросу
18
Clip art. 90468-02001-00
По запросу
19
Clamp art. 90464-07M20-00
По запросу
20
Hose (L53) art. 90445-07MA3-00
По запросу
21
Hose (L720) art. 90445-07006-00
По запросу
22
Tube (L650) art. 90447-07002-00
По запросу
23
Clip art. 90468-02001-00
По запросу
24
Pipe, Joint 3 art. 6E0-24378-00-00
По запросу
25
Joint art. 63M-13132-00-00
По запросу
26
Pipe, Joint 3 art. 63M-24378-00-00
По запросу
27
Pipe, Joint 1 art. 6G8-24376-00-00
По запросу
28
Хомут Yamaha art. 90465-10098-00
от 368 ₽
