модель 2004 года
- Модель XLT800
- Код модели XLT800 (XA800AC)

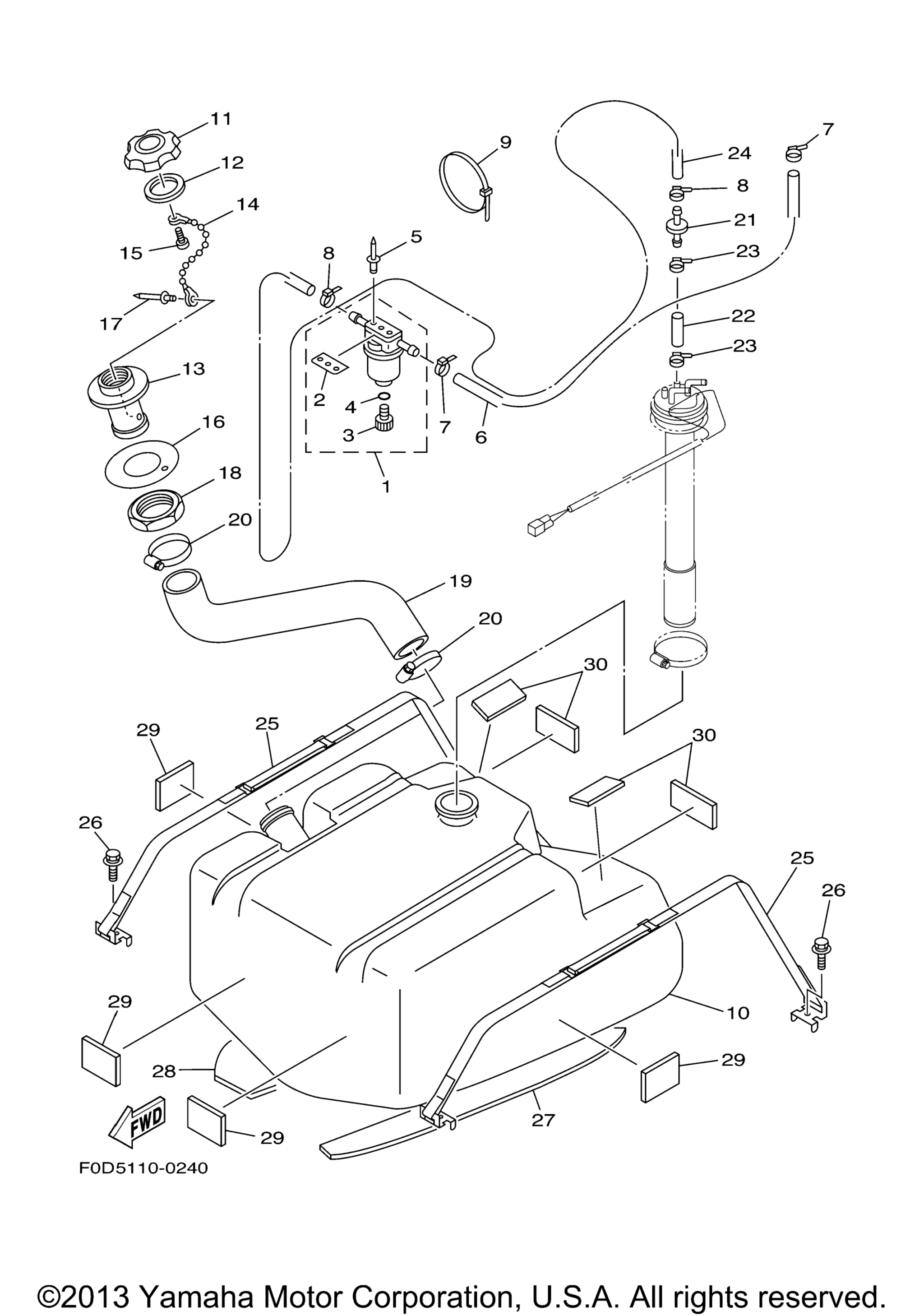

Схема FUEL TANK для XLT800 (XA800AC)
Схема
Детали
Номер
Наименование детали
Цена
1
Filter, Vent Assy art. F2F-6214A-00-00
По запросу
2
. .Plate, Filter art. EW2-62142-00-00
По запросу
3
. .Plug, Drain art. 70R-24543-00-00
По запросу
4
. .O-Ring art. 70R-24489-00-00
По запросу
5
Rivet, Blind YMUS art. 90267-489U2-00
По запросу
6
Hose, Air Vent YMUS art. F0D-U785G-10-00
По запросу
7
Хомут Yamaha art. 90465-10098-00
от 350 ₽
8
Хомут Yamaha art. 90465-10098-00
от 350 ₽
9
Clamp YMUS art. 90464-99801-00
По запросу
10
Tank, Fuel YMUS art. F0D-U7711-00-00
По запросу
11
Cap, Fuel Filler PURW, YMUS art. GP7-U7831-01-00
По запросу
12
Packing YMUS art. GP7-U7832-01-00
По запросу
13
Socket YMUS art. GP7-U7833-00-00
По запросу
14
Chain Ball YMUS art. GP7-U7835-00-00
По запросу
15
Tapping Screw YMUS art. 90169-049U1-00
По запросу
16
Packing Fuel Filler YMUS art. GP7-U7834-00-00
По запросу
17
Rivet, Blind YMUS art. 90267-329UR-00
По запросу
18
Nut, Fuel Filler YMUS art. GP7-U783F-00-00
По запросу
19
Hose YMUS art. F0D-U7844-10-00
По запросу
20
Band, Hose 55 YMUS art. 90601-155U4-00
По запросу
21
Check Valve art. EU0-67767-31-00
По запросу
22
Hose, Air Vent 3 YMUS art. GP7-U785H-00-00
По запросу
23
Хомут Yamaha art. 90465-10098-00
от 350 ₽
24
Hose, Air Vent 3 YMUS art. F0D-U7856-10-00
По запросу
25
Belt, Tank 1 art. GH3-67743-01-00
По запросу
26
Bolt, With Washer YMUS art. 90119-08800-00
По запросу
27
Mat 1 YMUS art. F0D-U759B-00-00
По запросу
28
Mat 1 YMUS art. F0D-U759B-10-00
По запросу
29
Mat 2 YMUS art. F0D-U759C-00-00
По запросу
30
Mat 2 YMUS art. GJ1-U759C-00-00
По запросу
