модель 2004 года
- Модель XLT800
- Код модели XLT800 (XA800AC)

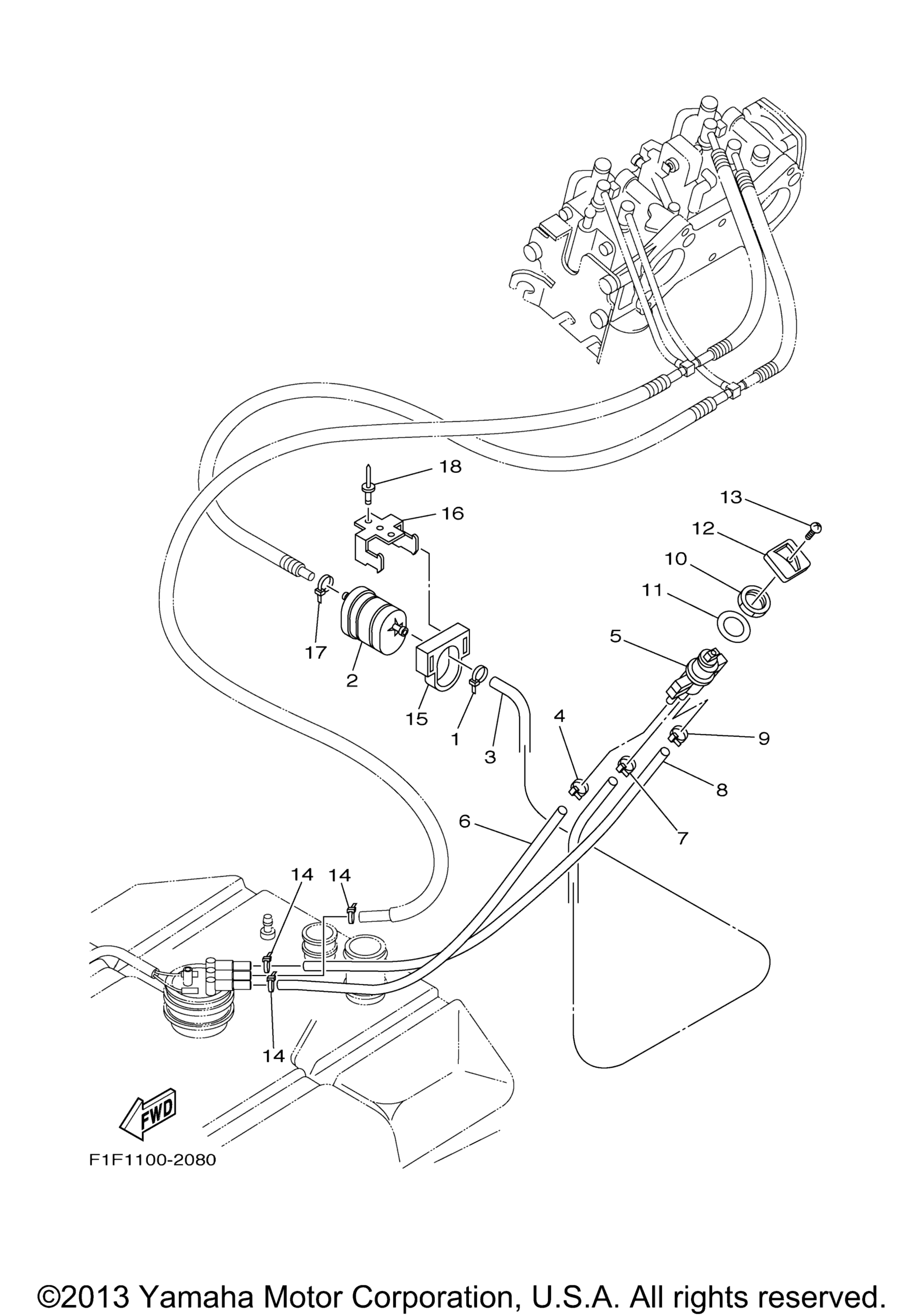

Схема топливной системы для XLT800 (XA800AC)
Схема
Детали
Номер
Наименование детали
Цена
1
Хомут Yamaha art. 90465-10098-00
от 368 ₽
2
Filter Assy art. 66V-24560-01-00
По запросу
3
Hose (L450) art. 90445-11M71-00
По запросу
4
Хомут Yamaha art. 90465-10098-00
от 368 ₽
5
Fuel Cock Assy 1 art. 66V-24500-02-00
По запросу
6
Hose (L450) art. 90445-11M71-00
По запросу
7
Хомут Yamaha art. 90465-10098-00
от 368 ₽
8
Hose (L450) art. 90445-11M71-00
По запросу
9
Хомут Yamaha art. 90465-10098-00
от 368 ₽
10
Nut art. 90170-22187-00
По запросу
11
Washer, Plate YMUS art. 90202-229U1-00
По запросу
12
Lever, Cock art. F0D-6777C-00-00
По запросу
13
Винт Yamaha art. 98980-04008-00
от 473 ₽
14
Хомут Yamaha art. 90465-10098-00
от 368 ₽
15
Holder, Filter YMUS art. EU0-U7817-00-00
По запросу
16
Bracket, Fuel Filter art. FN8-67816-00-00
По запросу
17
Хомут Yamaha art. 90465-10098-00
от 368 ₽
18
Rivet,Blind YMUS art. 90267-48938-00
По запросу
