модель 2000 года
- Модель VT1100
- Код модели VT1100C3 A

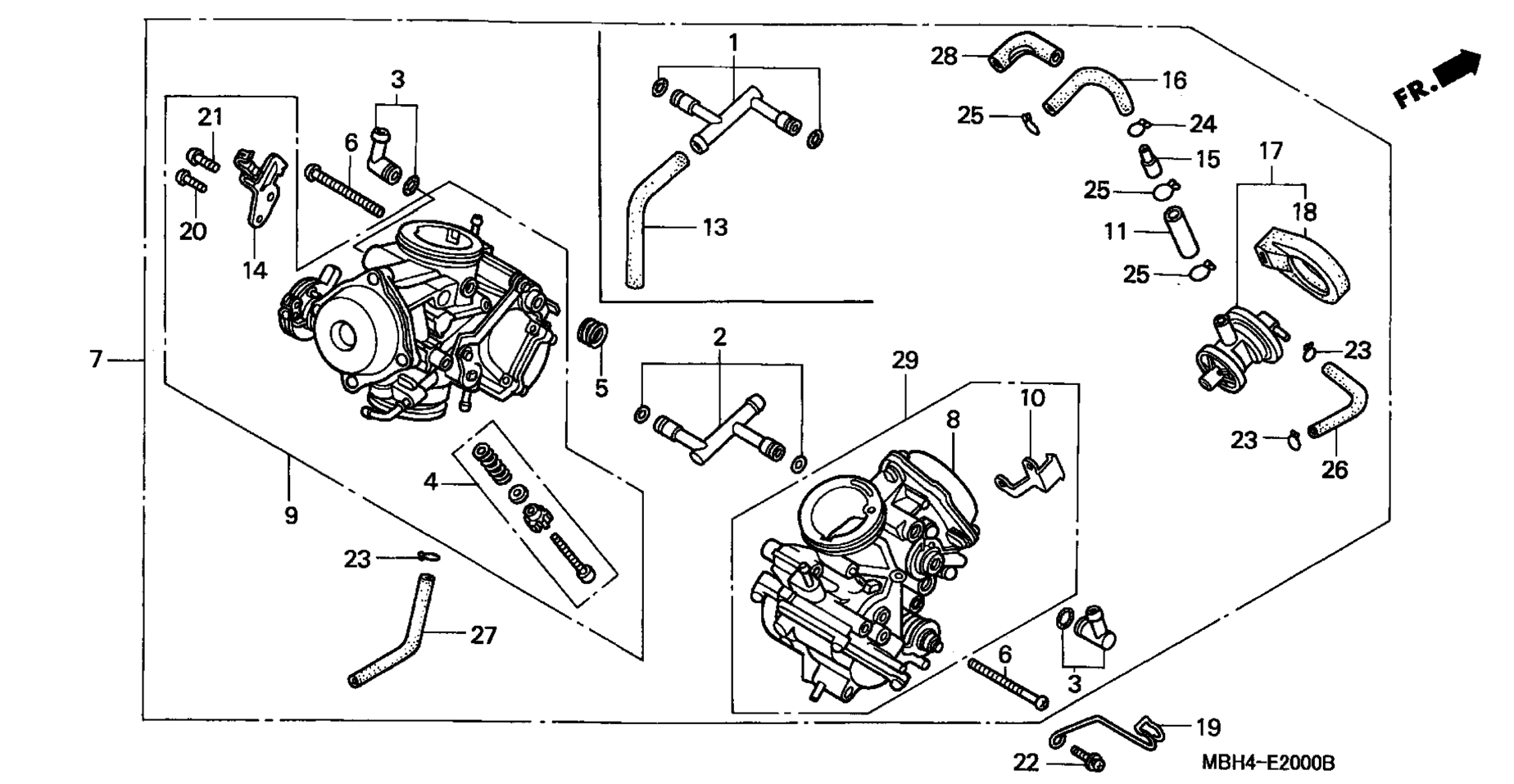

Схема карбюратора ASSY. для VT1100C3 A
Схема
Детали
Номер
Наименование детали
Цена
1
JOINT SET art. 16026-MAH-670
По запросу
3
JOINT SET art. 16026-MR1-004
По запросу
4
SCREW SET art. 16028-MAH-000
По запросу
5
SPRING art. 16053-ME9-672
По запросу
6
SCREW, PAN art. 16082-ME9-671
По запросу
7
CARBURETOR ASSY. (VDKKA A) art. 16100-MBH-670
По запросу
8
CARBURETOR ASSY., FR. art. 16101-MBH-670
По запросу
9
CARBURETOR ASSY., RR. art. 16102-MBH-670
По запросу
13
TUBE art. 16144-MM8-004
По запросу
14
STAY, WIRE art. 16169-MM9-621
По запросу
19
CLAMP, IGNITION WIRE art. 30701-MAH-000
По запросу
20
SCREW-WASHER (4X8) art. 93892-04008-00
По запросу
21
SCREW-WASHER (5X12) art. 93892-05012-00
По запросу
22
SCREW-WASHER (5X10) art. 93893-05010-08
По запросу
