модель 2000 года
- Модель VT1100
- Код модели VT1100C3 A

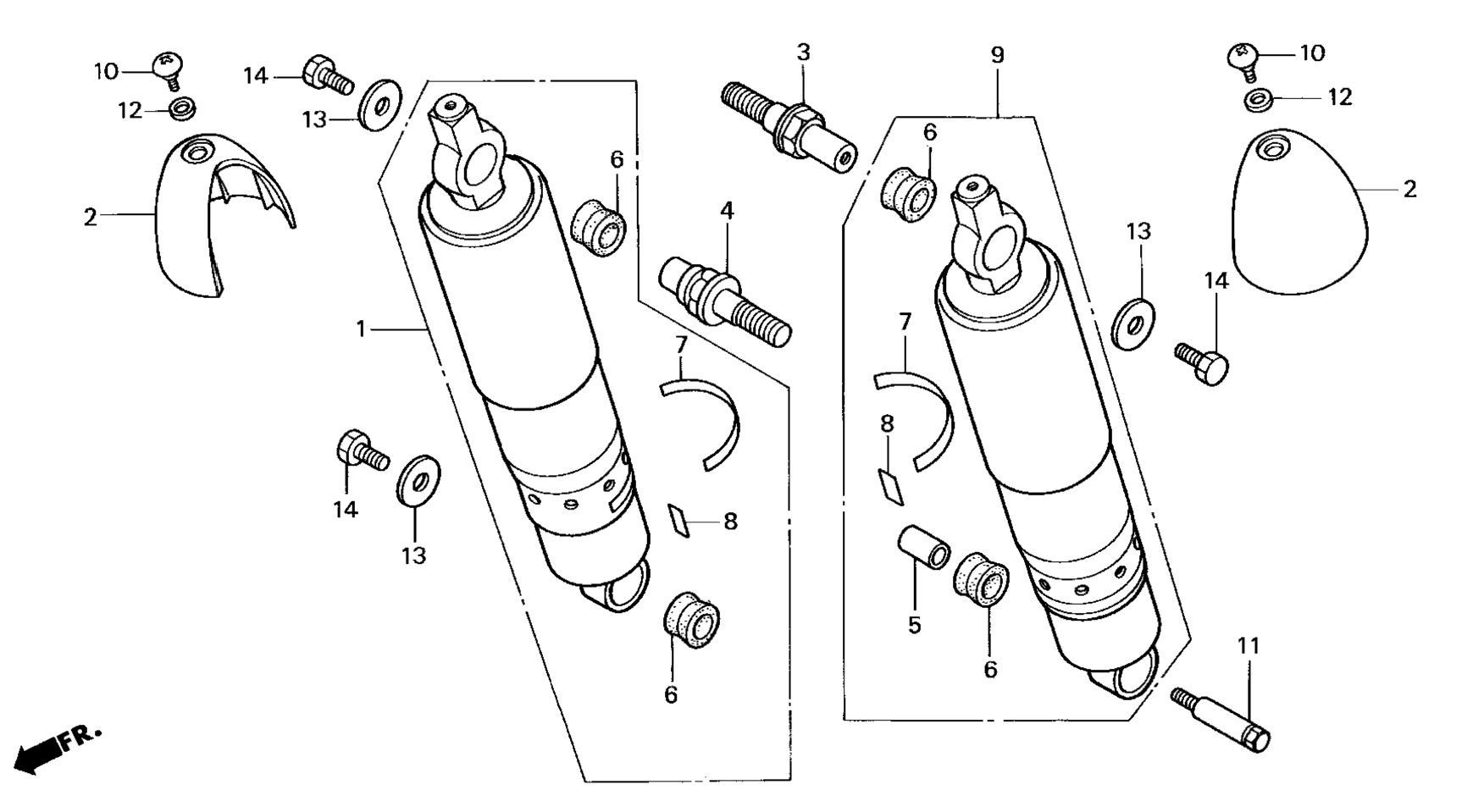

Схема заднего амортизатора для VT1100C3 A
Схема
Детали
Номер
Наименование детали
Цена
1
SHOCK ABSORBER ASSY., R. RR. art. 52400-MBH-013
По запросу
2
COVER, RR. SHOCK ABSORBER art. 52408-MBH-000
По запросу
3
BOLT, RR. SHOCK ABSORBER art. 52452-MAH-A40
По запросу
4
BOLT, RR. SHOCK ABSORBER art. 52452-MBH-000
По запросу
5
COLLAR, RR. SHOCK ABSORBER art. 52486-MG9-671
По запросу
6
BUSH, RR. SHOCK ABSORBER art. 52489-KR3-003
По запросу
7
LABEL A art. 52496-MB4-003
По запросу
8
LABEL B, RR. CUSHION art. 52497-KR3-003
По запросу
9
SHOCK ABSORBER ASSY., L. RR. art. 52500-MBH-013
По запросу
10
SCREW, SPECIAL (6X10) art. 90112-MBH-000
По запросу
11
BOLT, RR. CUSHION art. 90159-MG9-000
По запросу
12
WASHER, RUBBER X (0.5) (15.5) art. 90501-MBH-000
По запросу
13
WASHER (8.5X26) art. 90504-ME4-000
По запросу
14
BOLT, HEX. (8X12) art. 95501-08012-02
По запросу
Другие схемы модели
Задний амортизатор
