модель 2000 года
- Модель VT1100
- Код модели VT1100C3 A

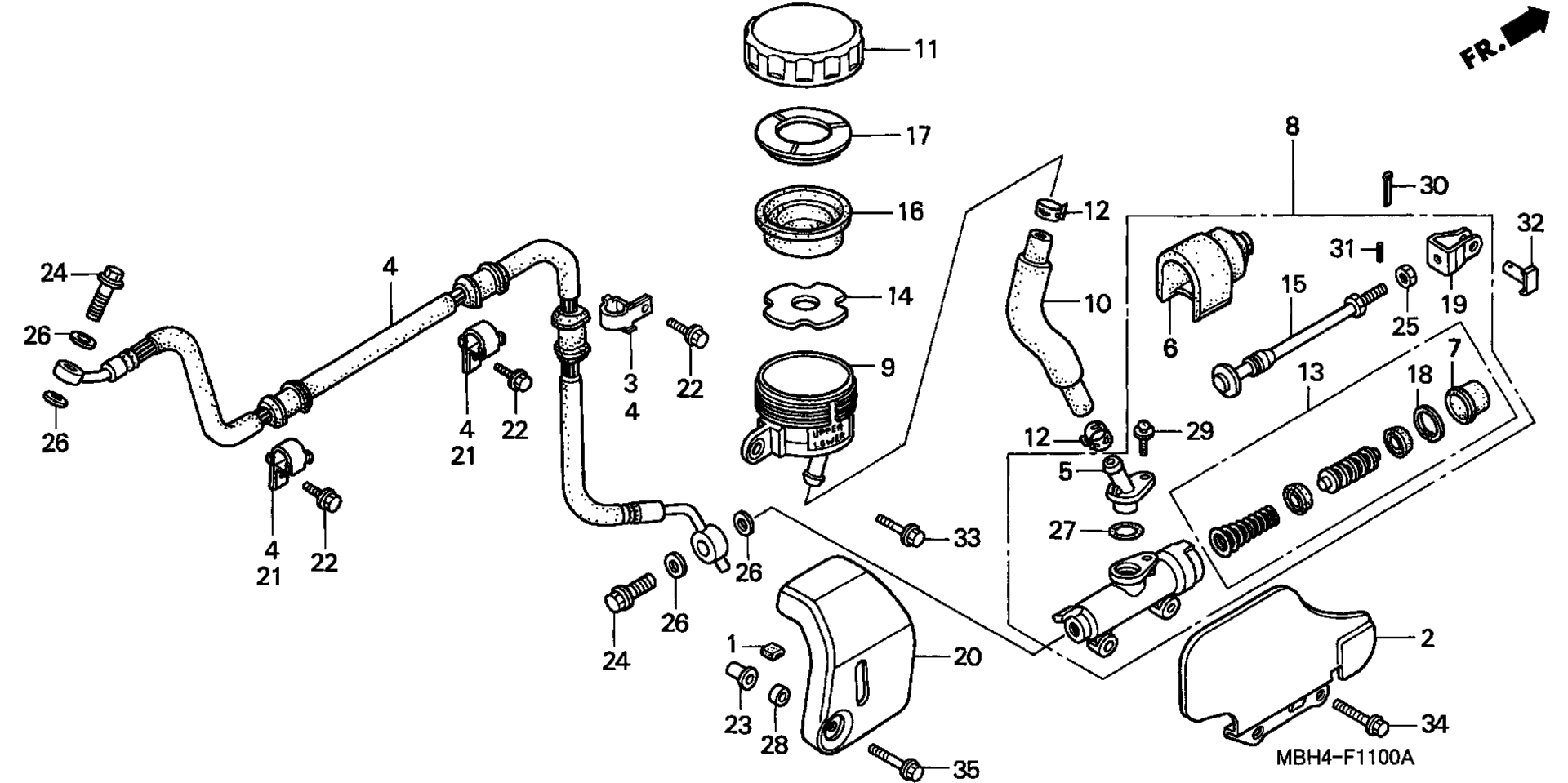

Схема заднего главного цилиндра тормоза для VT1100C3 A
Схема
Детали
Номер
Наименование детали
Цена
1
RUBBER, PROTECTOR GASKET art. 18293-147-000
По запросу
2
GUARD, MASTER CYLINDER HEAT art. 40545-MAH-A40
По запросу
3
CLAMP B, RR. BRAKE HOSE art. 43156-MAH-000
По запросу
4
HOSE, RR. BRAKE art. 43310-MBH-761
По запросу
5
CONNECTOR, MASTER CYLINDER art. 43503-MAH-671
По запросу
6
BOOT B, RR. MASTER CYLINDER art. 43504-MAH-670
По запросу
7
BOOT art. 43504-MB2-006
По запросу
8
MASTER CYLINDER SUB-ASSY., RR. BRAKE art. 43510-MAH-315
По запросу
9
CUP, OIL art. 43511-MR7-016
По запросу
10
HOSE, RR. MASTER CYLINDER art. 43512-MAH-003
По запросу
11
CAP, OIL CUP art. 43513-MY1-006
По запросу
12
CLAMP, MASTER CYLINDER OIL HOSE art. 43514-KS6-701
По запросу
13
PISTON SET, MASTER CYLINDER art. 43520-MJ6-315
По запросу
14
FLOAT, RR. MASTER CYLINDER art. 43523-MAH-671
По запросу
15
ROD, PUSH art. 43530-MT3-036
По запросу
16
DIAPHRAGM art. 45520-MAH-A00
По запросу
17
PLATE, DIAPHRAGM art. 45521-MJ6-006
По запросу
18
CIRCLIP, MASTER CYLINDER art. 46182-500-013
По запросу
19
JOINT, BRAKE ROD art. 46504-MAH-671
По запросу
20
COVER, MASTER CYLINDER RESERVE TANK art. 46550-MAH-000
По запросу
21
CLAMP, BRAKE HOSE art. 52115-ML8-670
По запросу
22
BOLT, FLANGE (6X16) art. 90111-MR1-000
По запросу
23
NUT, COWL SETTING (6MM) art. 90114-KAS-900
По запросу
24
BOLT, OIL (10X22) art. 90145-MS9-612
По запросу
25
NUT, HEX. (8MM) art. 90305-MAH-671
По запросу
26
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
27
O-RING (14.8X2.4) art. 91212-422-006
По запросу
28
COLLAR, TANK SETTING art. 91501-883-691
По запросу
29
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
30
PIN, SPLIT (2.0X15) art. 94201-20150
По запросу
31
PIN, SPRING (2X10) art. 94305-20102
По запросу
32
PIN D, JOINT art. 95015-54000
По запросу
33
BOLT, FLANGE (6X16) art. 95701-06016-08
По запросу
34
BOLT, FLANGE (6X25) art. 95701-06025-00
По запросу
35
BOLT, FLANGE (6X28) art. 96001-06028-02
По запросу
