модель 2000 года
- Модель VT1100
- Код модели VT1100C3 A

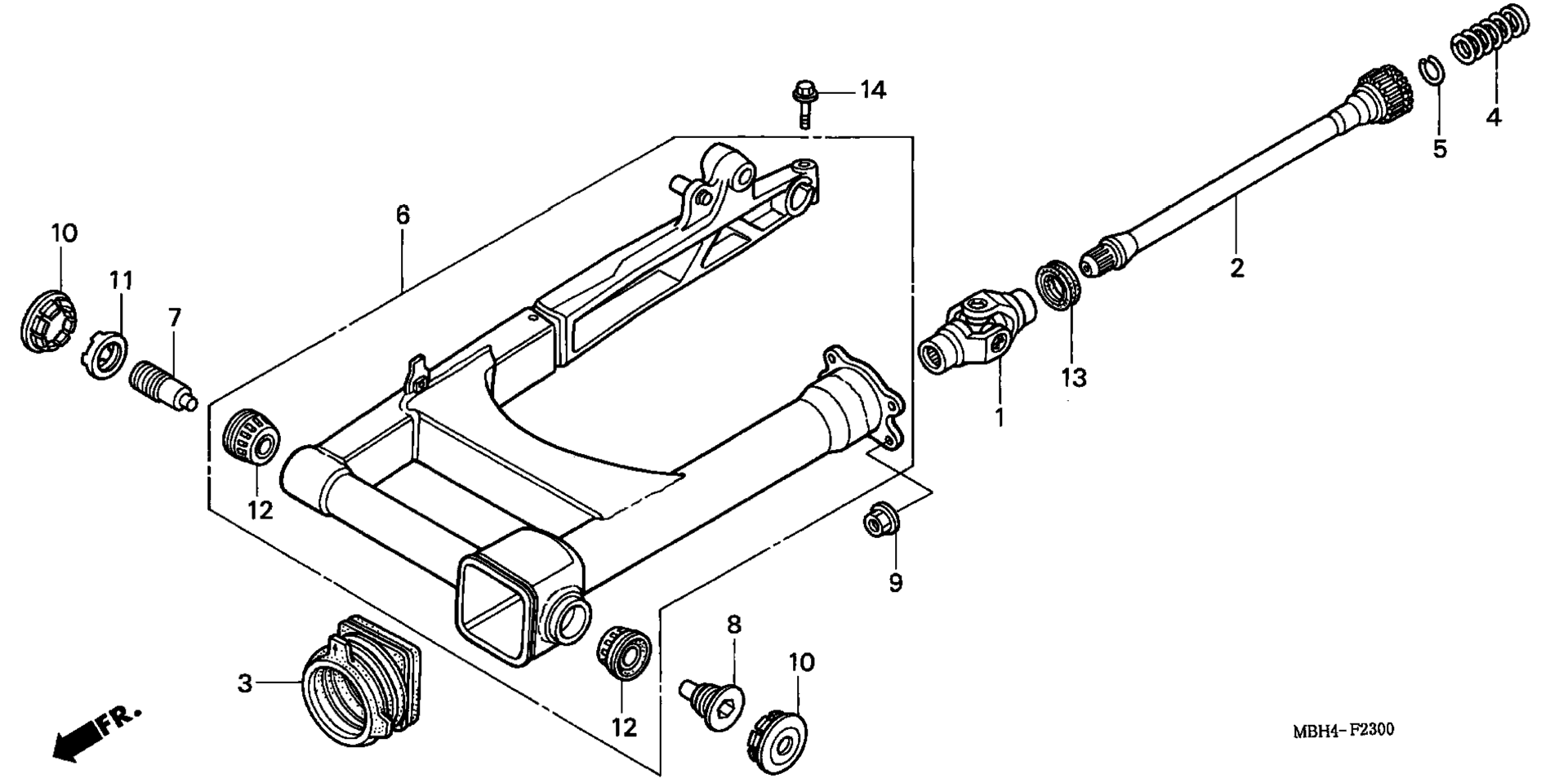

Схема маятниковая вилки для VT1100C3 A
Схема
Детали
Номер
Наименование детали
Цена
1
JOINT ASSY., YOKE art. 40200-MAH-A00
По запросу
2
SHAFT, PROPELLER art. 40201-MBH-000
По запросу
3
BOOT, JOINT art. 40207-MG8-000
По запросу
4
SPRING, PROPELLER SHAFT art. 40215-ME9-003
По запросу
5
RING, STOPPER art. 40221-MB0-000
По запросу
6
SWINGARM ASSY., RR. art. 52100-MBH-000
По запросу
7
BOLT, R. SWINGARM PIVOT art. 90121-MAH-A00
По запросу
8
BOLT, L. SWINGARM PIVOT art. 90122-MAH-A00
По запросу
9
NUT, HEX. (10MM) art. 90308-357-000
По запросу
10
CAP, R. LOCK NUT art. 90312-MB0-700
По запросу
11
NUT, SWINGARM PIVOT LOCK art. 90355-469-000
По запросу
12
BEARING, TAPER ROLLER (17X40X13.25) (KOYO) art. 91066-HA7-672
По запросу
13
OIL SEAL (27X43X7) art. 91261-ME9-005
По запросу
14
BOLT, FLANGE (8X32) art. 95701-08032-00
По запросу
