модель 2000 года
- Модель VT1100
- Код модели VT1100C3 A

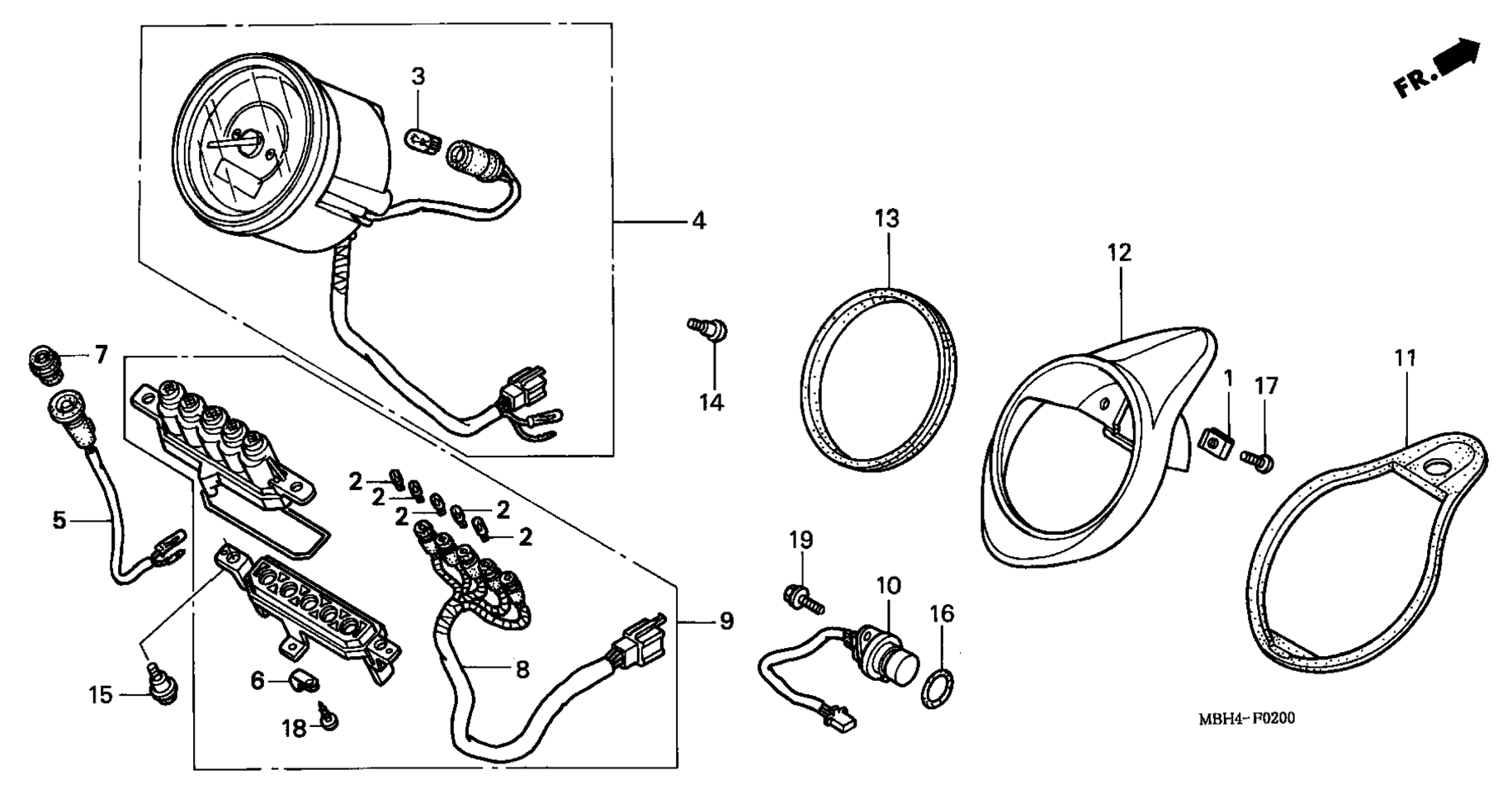

Схема спидометра для VT1100C3 A
Схема
Детали
Номер
Наименование детали
Цена
1
NUT, PLATE art. 33792-MN5-003
По запросу
2
BULB, WEDGE BASE (T6.5) (12V 3W) art. 34908-KM1-671
По запросу
3
BULB, WEDGE BASE (12V 1.7W H.D) (NIPPON SEIKI) art. 34909-KW3-003
По запросу
4
SPEEDOMETER ASSY. art. 37200-MBH-671
По запросу
5
SWITCH ASSY., RESET art. 37206-MBH-003
По запросу
6
CLAMP art. 37215-KS3-901
По запросу
7
CAP, RESET SWITCH art. 37215-MBH-003
По запросу
8
SOCKET art. 37562-MBH-008
По запросу
9
BOX ASSY., PILOT art. 37600-MBH-671
По запросу
10
SENSOR ASSY., SPEED art. 37700-MBH-003
По запросу
11
RUBBER, METER COVER MOUNTING art. 61303-MBH-000
По запросу
12
COVER, METER art. 61305-MBH-000
По запросу
13
RUBBER, METER MOUNTING art. 61306-MBH-000
По запросу
14
SCREW, RR. COVER art. 90114-GB6-920
По запросу
15
BOLT, FLANGE (6X14) art. 90114-MBH-000
По запросу
16
O-RING (18.1X3.6) art. 91302-MAL-601
По запросу
17
SCREW, PAN (5X10) art. 93500-05010-0A
По запросу
18
SCREW, TAPPING (4X16) art. 93903-24420
По запросу
19
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
