модель 2003 года
- Модель RVT 1000R
- Код модели RVT1000R AC

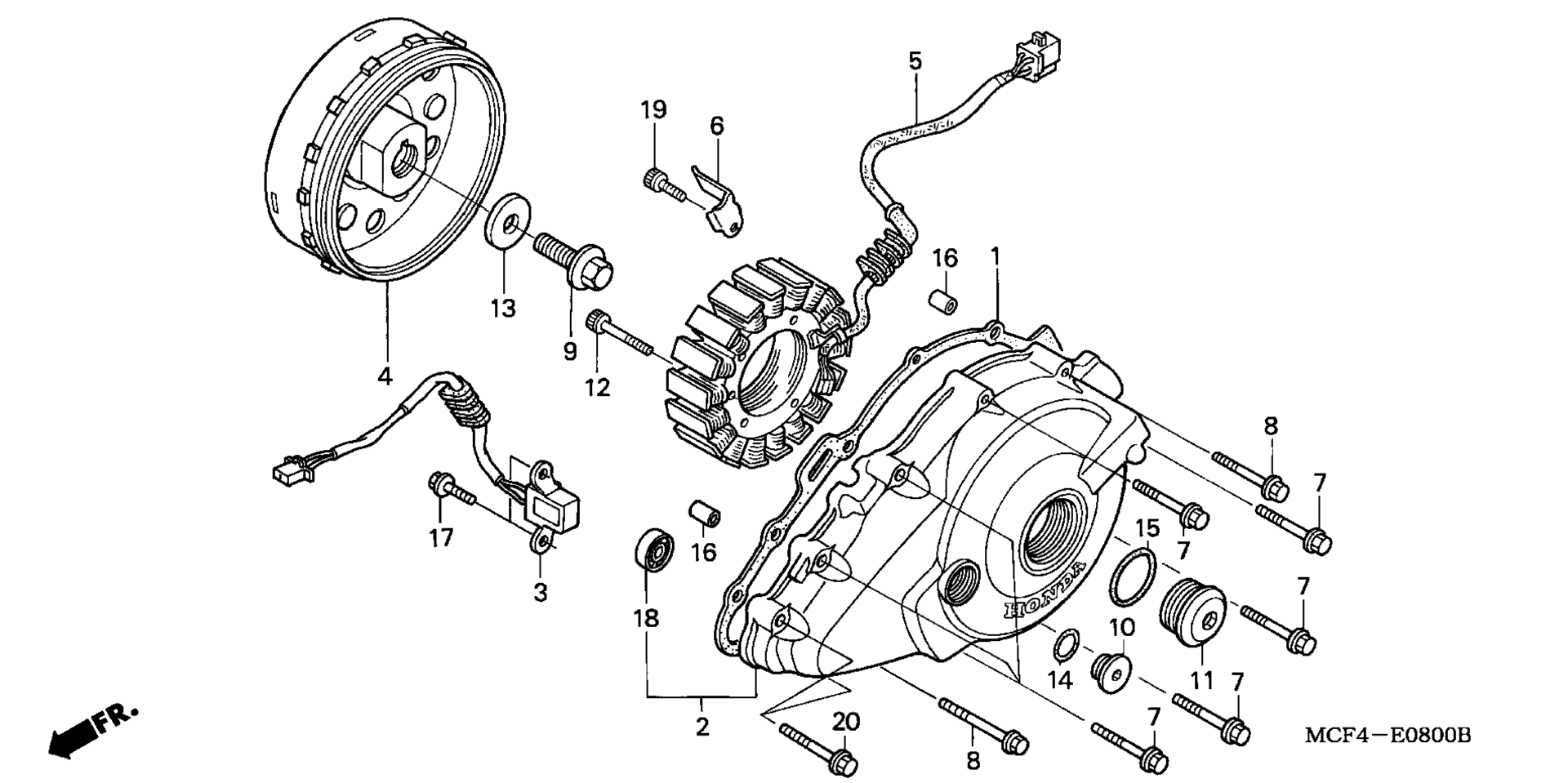

Схема генератора для RVT1000R AC
Схема
Детали
Номер
Наименование детали
Цена
1
GASKET, ALTERNATOR COVER art. 11636-MCF-000
По запросу
2
COVER, ALTERNATOR art. 11640-MCF-D60
По запросу
3
GENERATOR ASSY., PULSE art. 30300-MCF-000
По запросу
4
FLYWHEEL art. 31110-MCF-003
По запросу
5
STATOR art. 31120-MCF-D31
По запросу
6
CLAMP, ALTERNATOR WIRE art. 31131-MR7-010
По запросу
7
BOLT, FLANGE (6X32) (NSHF) art. 90006-GHB-690
По запросу
8
BOLT, FLANGE (6X40) (NSHF) art. 90006-GHB-710
По запросу
9
BOLT, FLANGE (12X45) art. 90023-MBT-010
По запросу
10
CAP (14MM) art. 90084-MN8-010
По запросу
11
CAP art. 90087-KT7-000
По запросу
12
BOLT, SOCKET (6X38) art. 90116-375-000
По запросу
13
WASHER (12.5X36X6) art. 90402-MBB-000
По запросу
14
Кольцо 913.8X2.5 Honda 1303-377-000 art. 91303-377-000
По запросу
15
O-RING (29.7X2.4) (NOK) art. 91356-425-005
По запросу
16
Палец 8X14 Honda art. 94301-08140
от 221 ₽
17
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
18
BEARING, RADIAL BALL (6000) art. 96100-60000-00
По запросу
19
BOLT, SOCKET (6X10) art. 90016-58G-A00
По запросу
20
BOLT, FLANGE (6X35) (NSHF) art. 90006-GHB-700
По запросу
