модель 2003 года
- Модель RVT 1000R
- Код модели RVT1000R AC

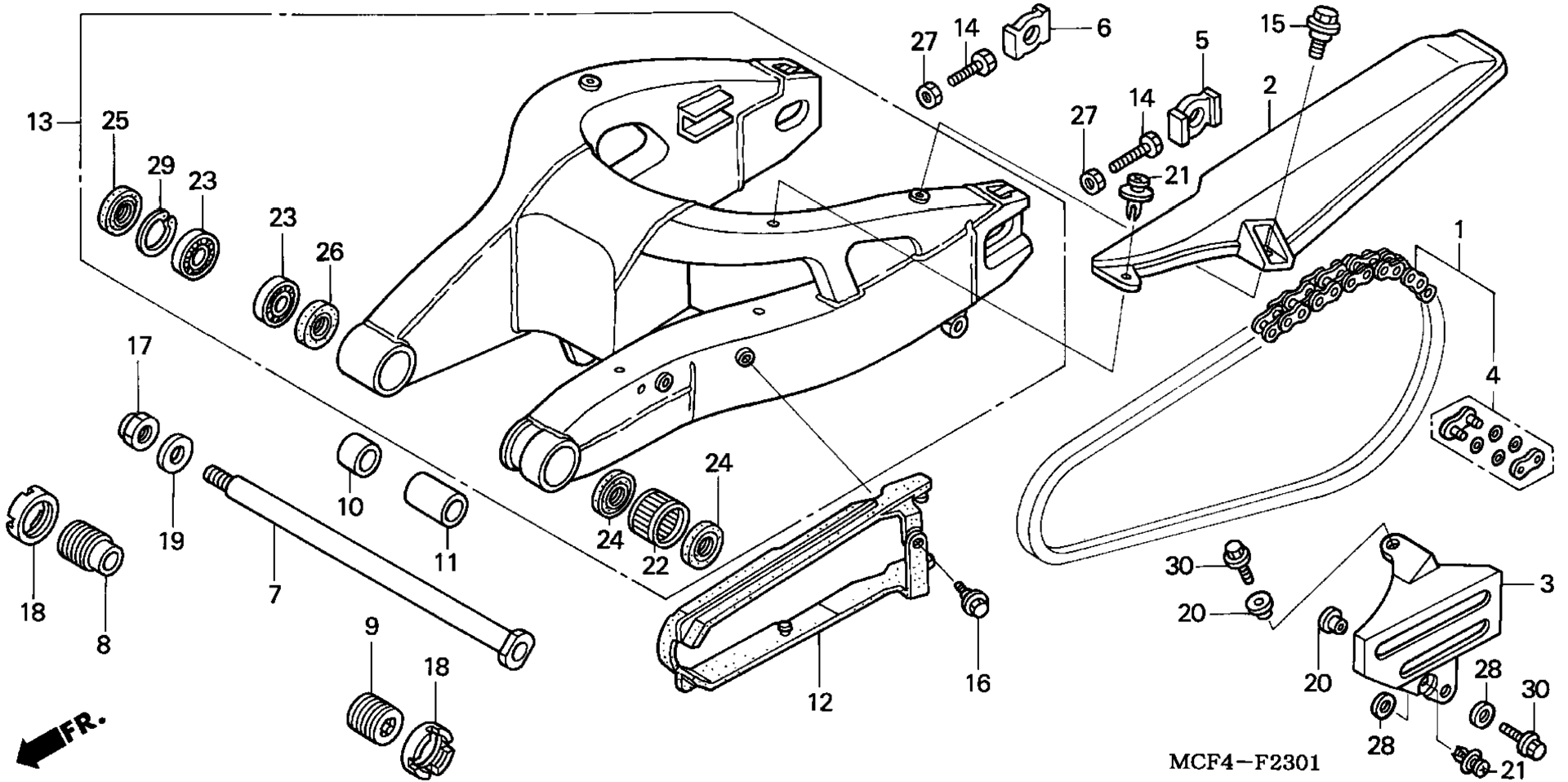

Схема sWINGARM ('02 '05) для RVT1000R AC
Схема
Детали
Номер
Наименование детали
Цена
1
CHAIN SET, DRIVE (RK50 102-120L) (RK EXCEL) art. 06405-MCJ-000
По запросу
1
CHAIN SET, DRIVE (DID50 102-120L) (DAIDO) art. 06405-MCF-P00
По запросу
2
CASE A, DRIVE CHAIN art. 40510-MCJ-000
По запросу
3
CASE B, DRIVE CHAIN art. 40520-MCF-D30
По запросу
4
MASTER LINK (DID) art. 40545-MCF-003
По запросу
4
MASTER LINK (RK EXCEL) art. 40545-MCJ-005
По запросу
5
COLLAR, L. RR. WHEEL AXLE art. 42305-MCF-000
По запросу
6
COLLAR, R. RR. WHEEL AXLE art. 42306-MCF-000
По запросу
7
BOLT, SWINGARM PIVOT art. 52101-MCF-D30
По запросу
8
BOLT, R. SWINGARM PIVOT ADJUSTING art. 52108-MCF-D30
По запросу
9
BOLT, L. SWINGARM PIVOT ADJUSTING art. 52109-MCF-D30
По запросу
10
COLLAR, R. SWINGARM PIVOT DISTANCE art. 52142-MCF-D30
По запросу
11
COLLAR, L. PIVOT DISTANCE art. 52143-MCF-D30
По запросу
12
SLIDER, CHAIN art. 52170-MCF-D30
По запросу
13
SWINGARM SUB-ASSY. art. 52200-MCF-D30
По запросу
14
BOLT, HEX. (8X50) art. 90106-MCF-D00
По запросу
15
BOLT, FLANGE (6MM) art. 90113-MAS-E00
По запросу
16
BOLT, CHAIN SLIDER art. 90130-MCJ-750
По запросу
17
NUT, U (18MM) art. 90306-MCS-G00
По запросу
18
NUT, LOCK (36MM) art. 90354-MCF-D00
По запросу
19
WASHER (18X32X2) art. 90401-KZ4-890
По запросу
20
WASHER, NUMBER BRACKET SETTING art. 90402-GB0-900
По запросу
21
CLIP, BODY COVER art. 90683-GR1-003
По запросу
22
BEARING, NEEDLE art. 91071-MR7-003
По запросу
23
BEARING, RADIAL BALL (20X37X9) art. 91072-MR7-003
По запросу
24
DUST SEAL (28X37X4) art. 91202-MR7-003
По запросу
25
DUST SEAL (26X37X5) art. 91214-MR7-003
По запросу
26
DUST SEAL (27X34X4) art. 91261-KZ3-861
По запросу
27
NUT, HEX. (8MM) art. 94001-08000-0S
По запросу
28
WASHER, PLAIN (6MM) art. 94101-06700
По запросу
29
CIRCLIP, INNER (37MM) art. 94520-37000
По запросу
30
BOLT, FLANGE (6X18) art. 96001-06018-07
По запросу
