модель 2003 года
- Модель RVT 1000R
- Код модели RVT1000R AC

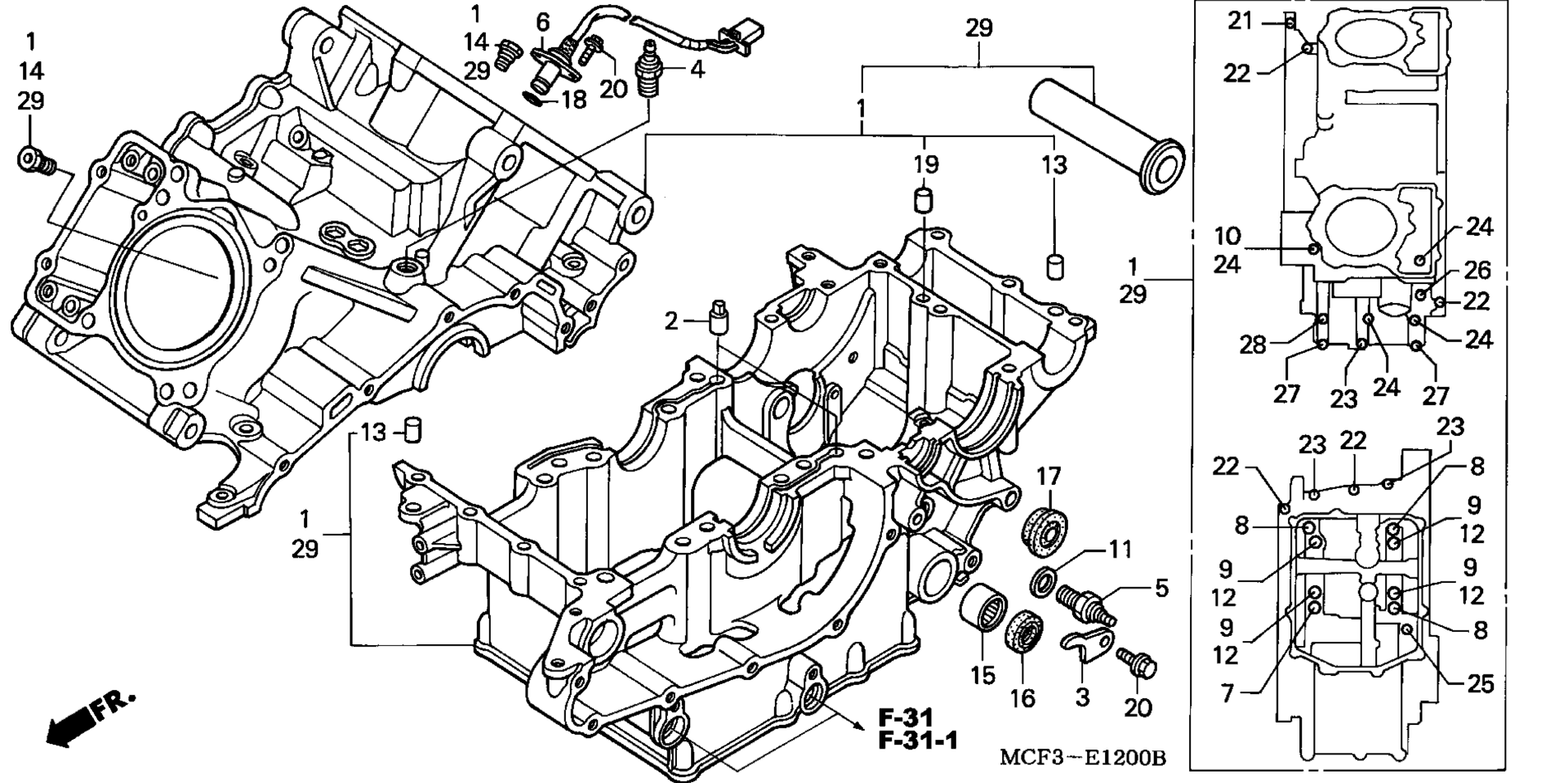

Схема картера для RVT1000R AC
Схема
Детали
Номер
Наименование детали
Цена
2
ORIFICE (1.2MM) art. 11104-MW0-000
По запросу
3
PLATE, SPINDLE art. 24612-MAL-600
По запросу
4
SWITCH ASSY., OIL PRESSURE (DENSO) art. 35500-MJ4-024
По запросу
5
SWITCH ASSY., NEUTRAL (TOYO) art. 35600-KE8-003
По запросу
6
SENSOR ASSY., SPEED art. 37700-MAL-602
По запросу
7
BOLT-WASHER (10X80) art. 90001-MBB-003
По запросу
8
BOLT-WASHER (10X115) art. 90009-MBB-003
По запросу
9
BOLT, FLANGE (10X115) art. 90009-MCF-000
По запросу
10
WASHER, SEALING (8MM) art. 90442-028-000
По запросу
11
WASHER, NEUTRAL art. 90443-MJ6-000
По запросу
12
WASHER, PLAIN (10MM) art. 90453-KCY-670
По запросу
13
PIN, DOWEL (10X16) art. 90701-MV9-670
По запросу
14
JET, OIL (#80) art. 90901-MCF-000
По запросу
15
BEARING, NEEDLE (14X22X16) art. 91106-MCF-003
По запросу
16
OIL SEAL (14X22X5) (NOK) art. 91203-KA4-771
По запросу
17
OIL SEAL (8X25X7) (ARAI) art. 91204-MG8-003
По запросу
18
O-RING (18.1X3.6) art. 91302-MAL-601
По запросу
19
PIN B, DOWEL (8X14) art. 94302-08140
По запросу
20
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
21
BOLT, FLANGE (6X28) art. 95701-06028-00
По запросу
22
BOLT, FLANGE (6X45) art. 95701-06045-07
По запросу
23
BOLT, FLANGE (8X50) art. 95701-08050-00
По запросу
24
BOLT, FLANGE (8X70) art. 95701-08070-00
По запросу
25
BOLT, FLANGE (8X80) art. 95701-08080-00
По запросу
26
BOLT, FLANGE (8X90) art. 95701-08090-00
По запросу
27
BOLT, FLANGE (10X50) art. 95701-10050-00
По запросу
28
BOLT, FLANGE (10X105) art. 95701-10105-00
По запросу
29
CRANKCASE SET art. 11000-MCF-D30
По запросу
