модель 2003 года
- Модель RVT 1000R
- Код модели RVT1000R AC

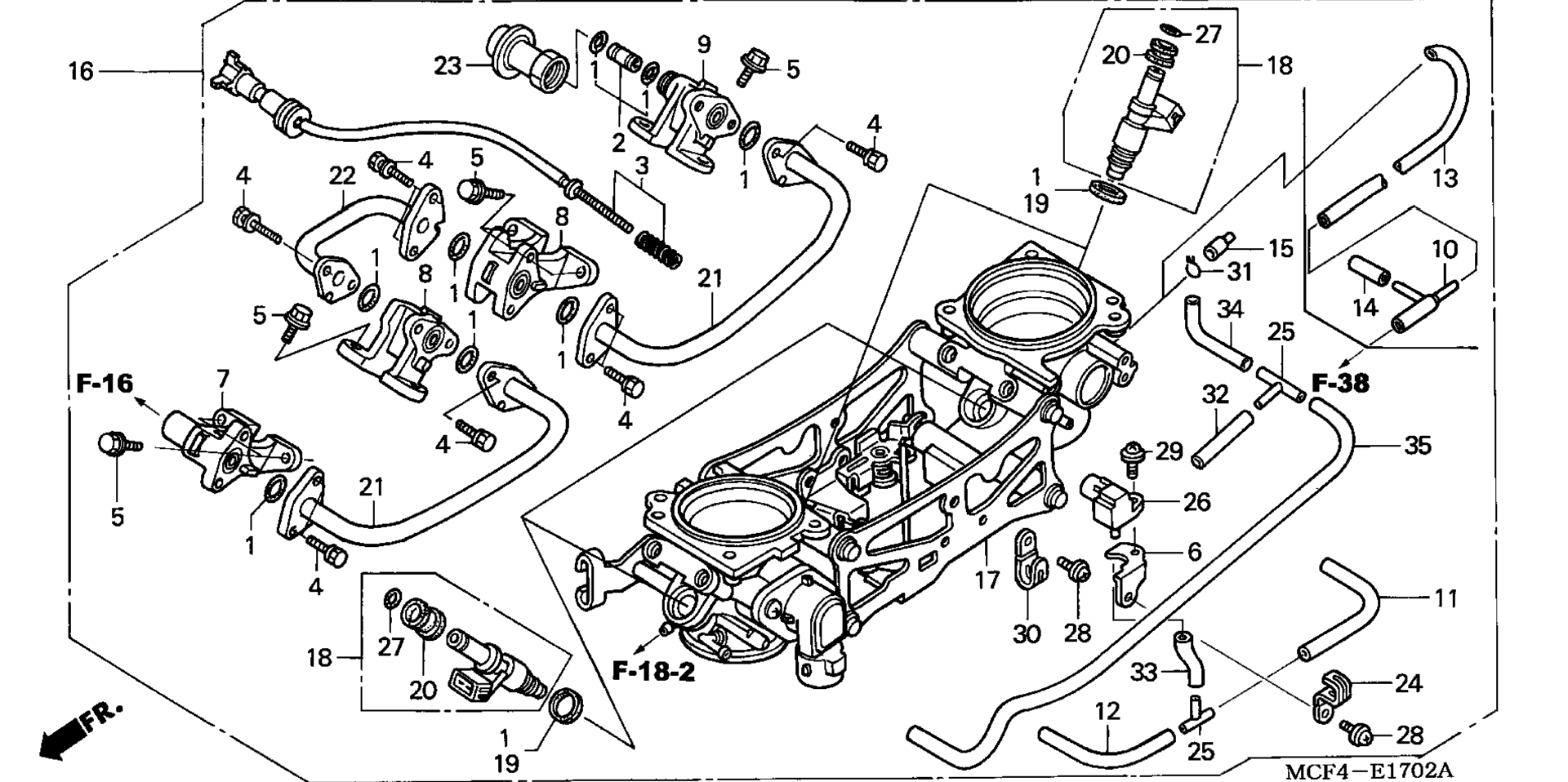

Схема дроссельного узла (ASSY.) ('02-'05) для RVT1000R AC
Схема
Детали
Номер
Наименование детали
Цена
1
GASKET SET art. 16010-MCF-D31
По запросу
2
JOINT SET art. 16024-MAT-E01
По запросу
3
SCREW SET, STOP art. 16029-MCF-003
По запросу
4
BOLT-WASHER (5X14) art. 16080-MCF-003
По запросу
5
BOLT-WASHER (5X20) art. 16081-MCF-D31
По запросу
6
STAY, PB SENSOR art. 16118-MCF-D31
По запросу
7
STAY, FUEL art. 16120-MCF-023
По запросу
8
STAY A, FUEL PIPE art. 16129-MCF-023
По запросу
9
STAY C, FUEL PIPE art. 16130-MCF-023
По запросу
10
T-JOINT art. 16179-MB2-881
По запросу
11
TUBE art. 16195-MCF-505
По запросу
12
TUBE art. 16195-MCF-505
По запросу
13
TUBE art. 16198-MCF-505
По запросу
14
TUBE art. 16199-MCF-771
По запросу
16
BODY ASSY., THROTTLE (GQ76C A) art. 16400-MCF-L21
По запросу
17
BODY ASSY., THROTTLE art. 16401-MCF-L21
По запросу
18
INJECTOR ASSY., FUEL art. 16450-MCJ-752
По запросу
19
SEAL RING, INJECTOR art. 16472-MCW-000
По запросу
20
CUSHION RING, INJECTOR art. 16473-P7A-004
По запросу
21
PIPE A, FUEL art. 16610-MCF-D31
По запросу
22
PIPE B, FUEL art. 16620-MCF-D31
По запросу
23
REGULATOR ASSY., PRESSURE art. 16740-MCF-013
По запросу
24
CLIP, BIND art. 17179-MCF-003
По запросу
25
JOINT A, VACUUM TUBE art. 17201-MG9-000
По запросу
26
SENSOR, MAP art. 37830-MCF-003
По запросу
27
O-RING (7.8X1.9) art. 91301-P7A-004
По запросу
28
SCREW-WASHER (4X8) art. 93892-04008-00
По запросу
29
SCREW-WASHER (4X12) art. 93892-04012-00
По запросу
30
CLIP (2X50) art. 94591-25000
По запросу
32
BULK HOSE, VACUUM (3.5X1000) (3.5X30) art. 95005-35001-20M
По запросу
33
BULK HOSE, VACUUM (3.5X1000) (3.5X40) art. 95005-35001-20M
По запросу
34
BULK HOSE, VACUUM (3.5X1000) (3.5X95) art. 95005-35001-20M
По запросу
35
BULK HOSE, VACUUM (3.5X1000) (3.5X410) art. 95005-35001-20M
По запросу
