модель 2003 года
- Модель RVT 1000R
- Код модели RVT1000R AC

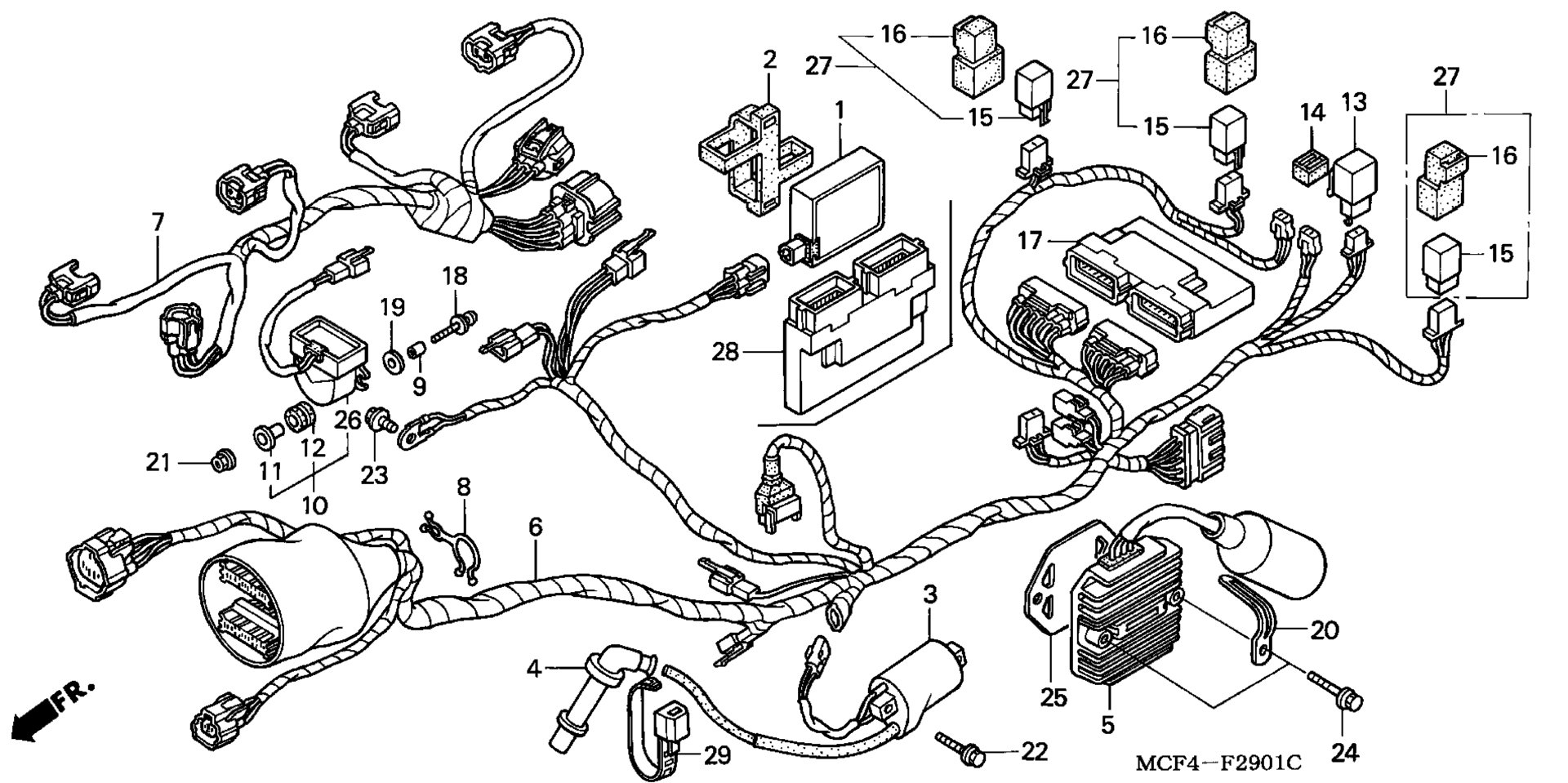

Схема жгута проводов (RR.) для RVT1000R AC
Схема
Детали
Номер
Наименование детали
Цена
1
CONVERTER UNIT, C.D.I. art. 30450-MCF-003
По запросу
2
SUSPENSION, C.D.I. CONVERTER art. 30455-MCF-000
По запросу
3
COIL, RR. IGNITION art. 30502-MCF-D31
По запросу
4
CAP ASSY., RR. NOISE SUPPRESSOR art. 30750-MCF-003
По запросу
5
RECTIFIER ASSY., REGULATOR art. 31600-MCF-D30
По запросу
6
WIRE HARNESS, RR. art. 32101-MCF-L20
По запросу
7
SUB-HARNESS, INJECTOR art. 32106-MCF-D30
По запросу
8
CLIP, PURSE LOCK art. 32109-MCF-000
По запросу
11
COLLAR art. 35162-MCF-D30
По запросу
12
GROMMET art. 35163-MN5-003
По запросу
13
RELAY, TURN SIGNAL (DENSO) art. 38301-MBW-D21
По запросу
14
SUSPENSION, TURN SIGNAL RELAY (DENSO) art. 38306-GE8-008
По запросу
15
RELAY, STARTER (MITSUBA) art. 38501-GN2-014
По запросу
16
SUSPENSION, STARTER RELAY (MITSUBA) art. 38506-GC7-611
По запросу
18
SCREW-WASHER, LOCK (4X25) art. 90109-MCF-000
По запросу
21
NUT, FLANGE (4MM) art. 94050-04070
По запросу
22
BOLT, FLANGE (6X28) art. 95701-06028-00
По запросу
23
BOLT, FLANGE (6X12) art. 96001-06012-00
По запросу
24
BOLT, FLANGE (6X32) art. 96001-06032-07
По запросу
25
SPACER, REGULATOR RECTIFIER art. 31605-MCF-D30
По запросу
26
SENSOR, STOP art. 35161-MCF-E01
По запросу
27
RELAY ASSY., STARTER art. 38500-GC7-612
По запросу
28
PGM-FI UNIT art. 38770-MCF-L21
По запросу
29
BAND, WIRE (95MM) art. 90650-KV6-003
По запросу
Другие схемы модели
Жгут проводов (RR.)
