модель 2009 года
- Модель CRF230
- Код модели CRF230M AC

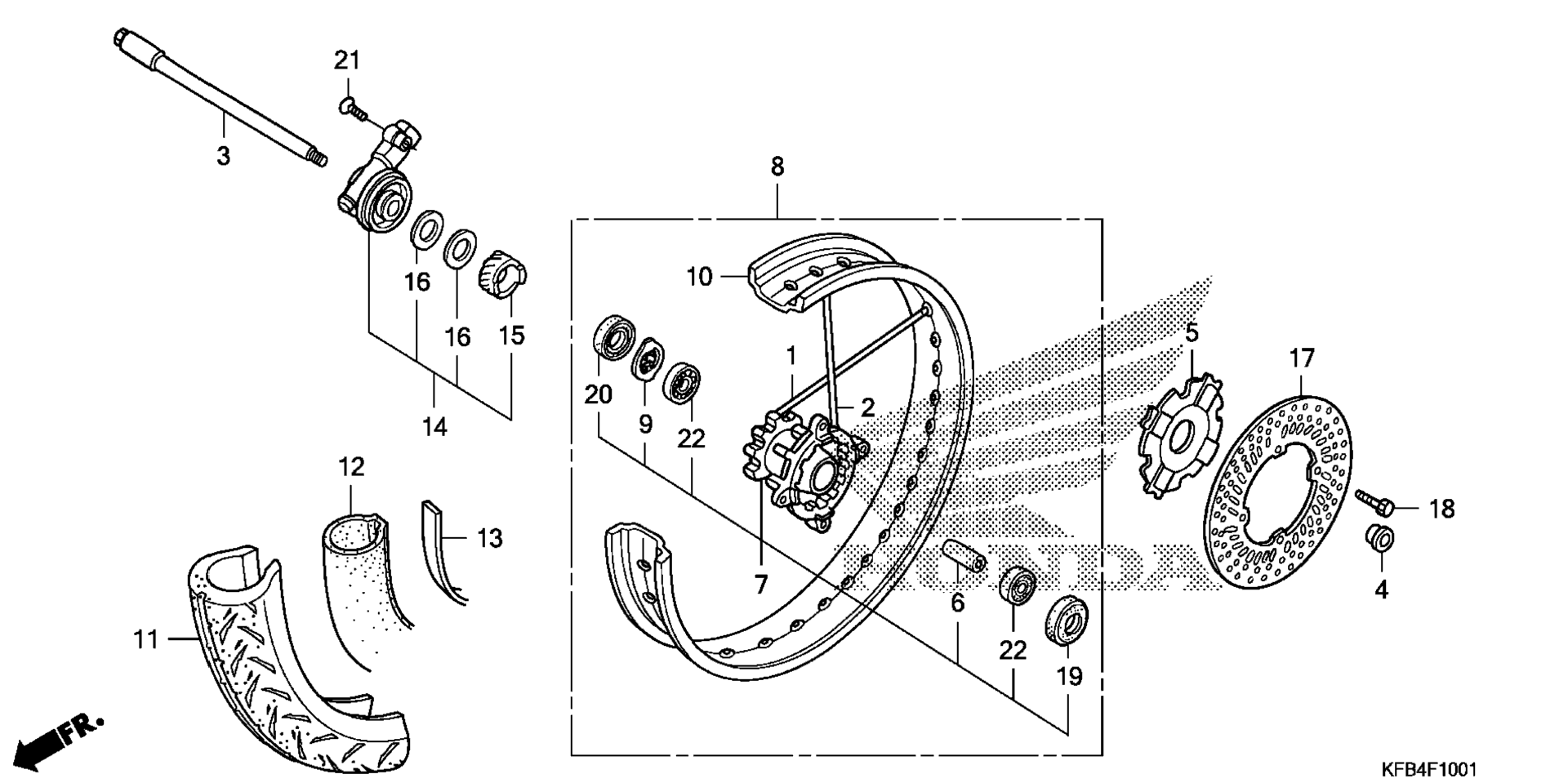

Схема переднего колеса (CRF230M) для CRF230M AC
Схема
Детали
Номер
Наименование детали
Цена
1
SPOKE SET A, FR. art. 06440-KFB-940
По запросу
2
SPOKE SET B, FR. art. 06441-KFB-940
По запросу
3
AXLE, FR. WHEEL art. 44301-KBR-730
По запросу
4
COLLAR, FR. WHEEL art. 44311-MG3-000
По запросу
5
COVER, FR. HUB *NH1* (BLACK) art. 44610-KW3-010ZB
По запросу
6
COLLAR, FR. AXLE DISTANCE art. 44620-KBR-730
По запросу
7
HUB SUB-ASSY., FR. art. 44635-KFB-940
По запросу
8
WHEEL SUB-ASSY., FR. art. 44650-KFB-940
По запросу
9
RETAINER, GEAR BOX art. 44680-MA0-000
По запросу
10
RIM, FR. WHEEL art. 44701-KFB-941
По запросу
11
TIRE, FR. (110/70-17 M/C 54H) (DUNLOP) art. 44711-KCZ-J92
По запросу
12
TUBE, TIRE (DUNLOP) art. 44712-KCZ-J91
По запросу
13
FLAP, TIRE (DUNLOP) art. 44713-KCZ-J91
По запросу
14
BOX ASSY., SPEEDOMETER GEAR art. 44800-KFB-941
По запросу
15
GEAR, SPEEDOMETER art. 44806-KW3-000
По запросу
16
WASHER, SPEEDOMETER GEAR art. 44809-402-000
По запросу
17
DISK, FR. BRAKE art. 45351-KV6-670
По запросу
18
BOLT, DISK (6X17) art. 90105-KAE-870
По запросу
19
OIL SEAL (21X37X7) (NOK) art. 90755-229-003
По запросу
20
DUST SEAL (40X50X5) art. 91258-410-013
По запросу
21
SCREW, OVAL (5X20) art. 93700-05020-0G
По запросу
22
BEARING, RADIAL BALL (6202U) art. 96140-62020-10
По запросу
