модель 2009 года
- Модель CRF230
- Код модели CRF230M AC

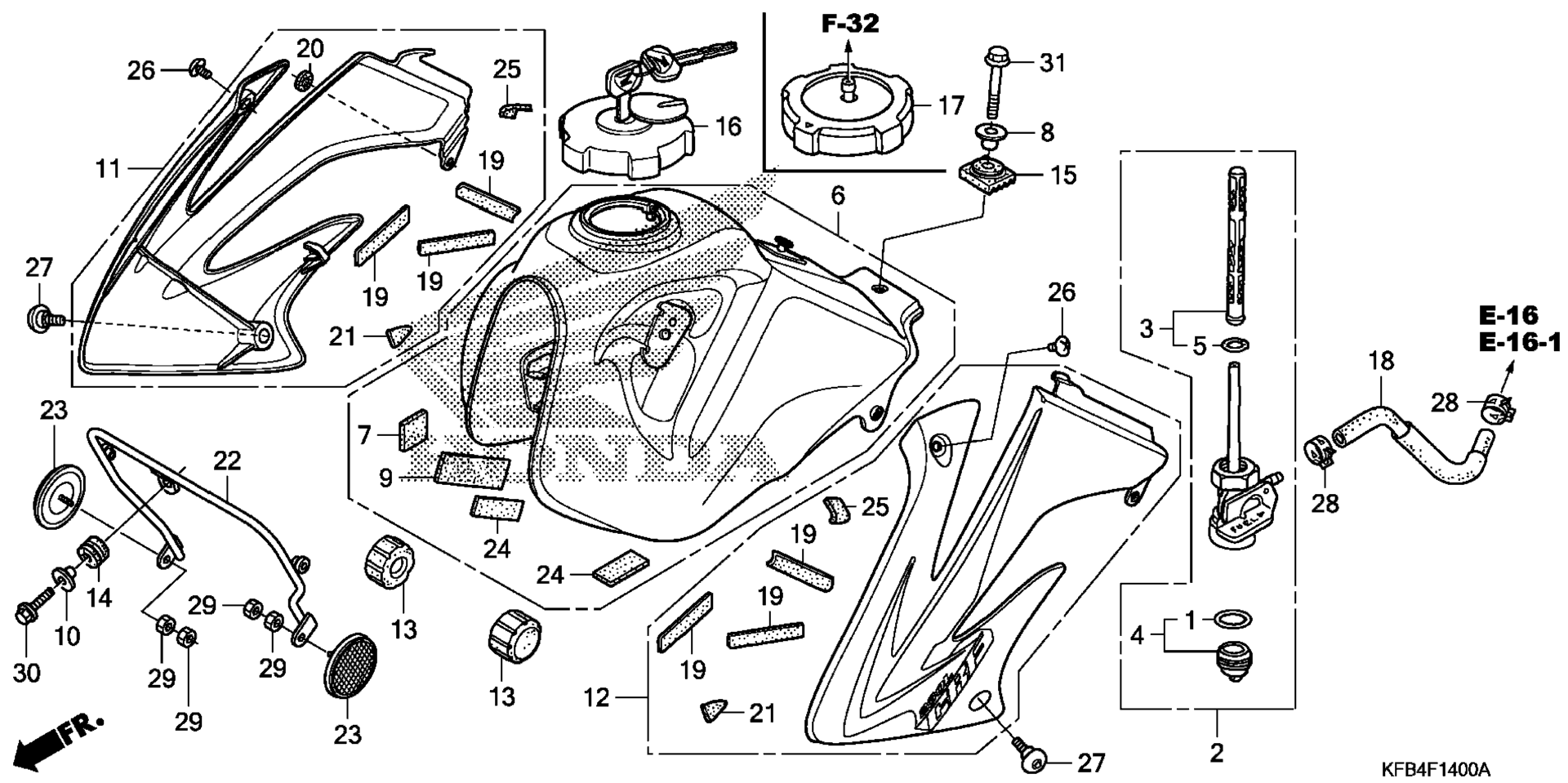

Схема топливного бака для CRF230M AC
Схема
Детали
Номер
Наименование детали
Цена
1
GASKET, FUEL STRAINER CUP art. 16173-001-004
По запросу
2
PETCOCK ASSY. art. 16950-KCZ-931
По запросу
3
SCREEN SET, FUEL STRAINER art. 16952-KCZ-931
По запросу
4
CUP SET, FUEL STRAINER art. 16953-GT4-305
По запросу
5
Уплотнительное кольцо 1.3X10.6 Honda art. 16075-GHB-720
от 683 ₽
6
TANK, FUEL *NH105* (MAT BLACK) art. 17510-KFB-900ZA
По запросу
7
RUBBER, TANK GUARD art. 17515-KFB-840
По запросу
8
COLLAR, FUEL TANK MOUNTING art. 17526-MK5-000
По запросу
9
FILM, SIDE COVER GUARD art. 17535-KBH-300
По запросу
10
COLLAR, FUEL TANK SETTING art. 17535-KE7-000
По запросу
11
SHROUD SET, R. TANK *NH1* (WL) (BLACK) art. 17545-KFB-A00ZA
По запросу
12
SHROUD SET, L. TANK *NH1* (WL) (BLACK) art. 17555-KFB-A00ZA
По запросу
13
CUSHION, FR. FUEL TANK art. 17611-KE5-000
По запросу
14
CUSHION, FR. FUEL TANK art. 17611-MB1-000
По запросу
15
CUSHION, RR. FUEL TANK art. 17613-KFB-010
По запросу
17
CAP, FUEL FILLER art. 17620-KE1-023
По запросу
18
TUBE, FUEL art. 17681-KFB-900
По запросу
19
RUBBER, SHROUD (A) art. 19031-KCZ-J70
По запросу
20
RUBBER, SHROUD art. 19031-KFB-840
По запросу
21
RUBBER, SHROUD (B) art. 19032-KCZ-J70
По запросу
22
JOINT, SHROUD art. 19040-KFB-900
По запросу
23
REFLECTOR, FR. REFLEX (AMBER) art. 33742-HB9-641
По запросу
24
TAPE, COVER art. 64382-MM5-300
По запросу
25
RUBBER, PROTECTOR art. 81214-MT3-300
По запросу
26
SCREW A, SHROUD SETTING art. 90101-KAE-740
По запросу
27
SCREW, PAN (6X14) art. 90113-MM5-000
По запросу
28
CLAMP, TUBE (D10.0) art. 90651-KPS-A11
По запросу
29
NUT, HEX. (6MM) art. 94001-06200-0S
По запросу
30
Болт 6х22 Honda art. 95701-06022-00
По запросу
31
BOLT, FLANGE (8X35) art. 95701-08035-00
По запросу
