модель 2009 года
- Модель CRF230
- Код модели CRF230M AC

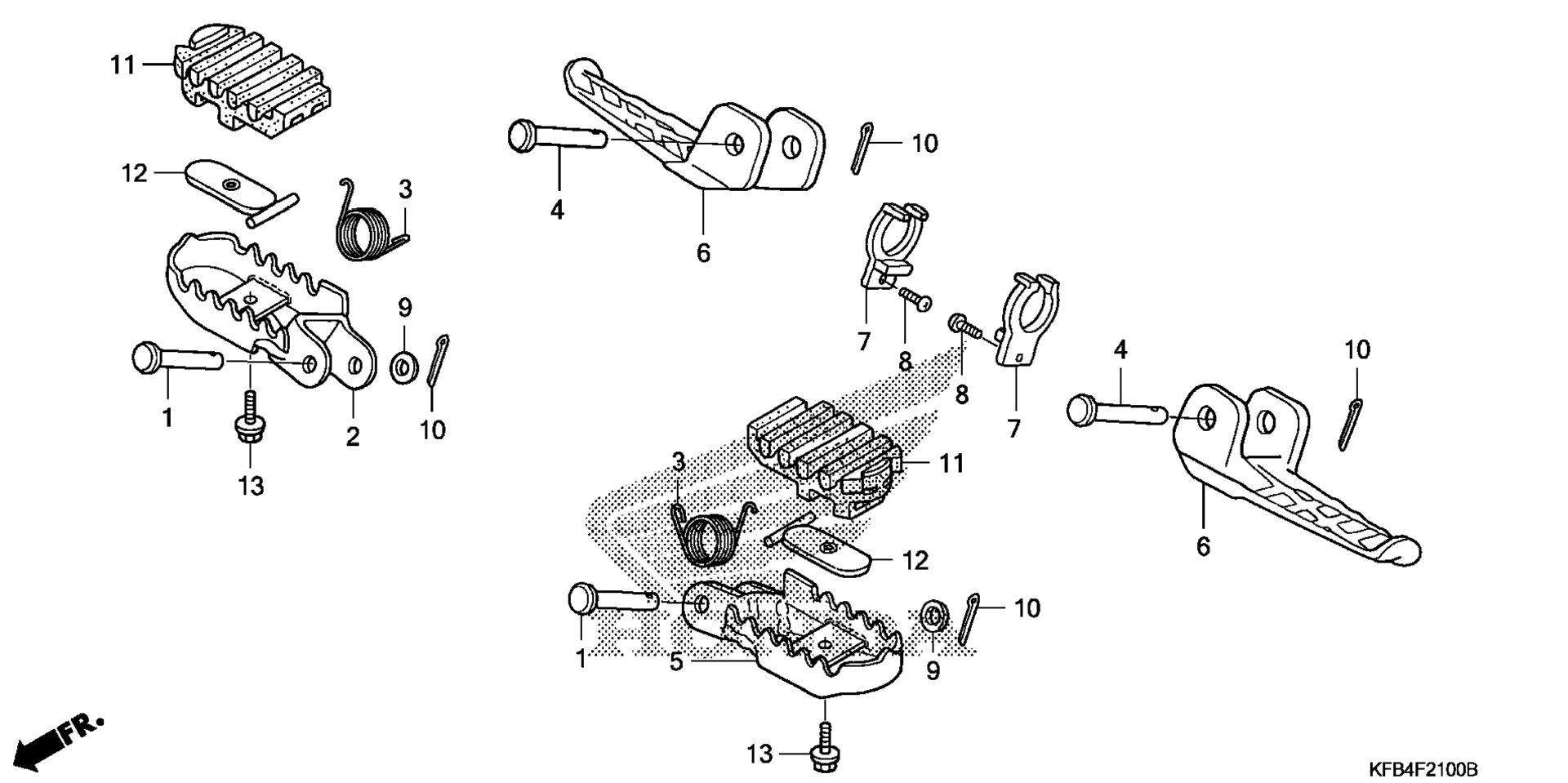

Схема подножка для CRF230M AC
Схема
Детали
Номер
Наименование детали
Цена
1
PIN, STEP BAR JOINT art. 50603-033-010
По запросу
2
STEP, R. art. 50616-KFB-840
По запросу
3
SPRING, STEP RETURN art. 50617-KFB-840
По запросу
4
PIN, STEP BAR JOINT art. 50639-KCZ-000
По запросу
5
STEP, L. art. 50642-KFB-840
По запросу
6
STEP, PILLION art. 50711-KFB-840
По запросу
7
GUIDE, PILLION STEP art. 50713-KCZ-000
По запросу
8
SCREW, PAN (4X8) art. 90020-KCZ-000
По запросу
9
WASHER, PLAIN (8MM) art. 94102-08000
По запросу
10
PIN, SPLIT (2.0X15) art. 94201-20150
По запросу
11
RUBBER, STEP art. 50661-KFB-840
По запросу
12
PLATE, STEP art. 50662-KFB-840
По запросу
13
BOLT, FLANGE (6X8) art. 96001-06008-00
По запросу
