модель 2009 года
- Модель CRF230
- Код модели CRF230M AC

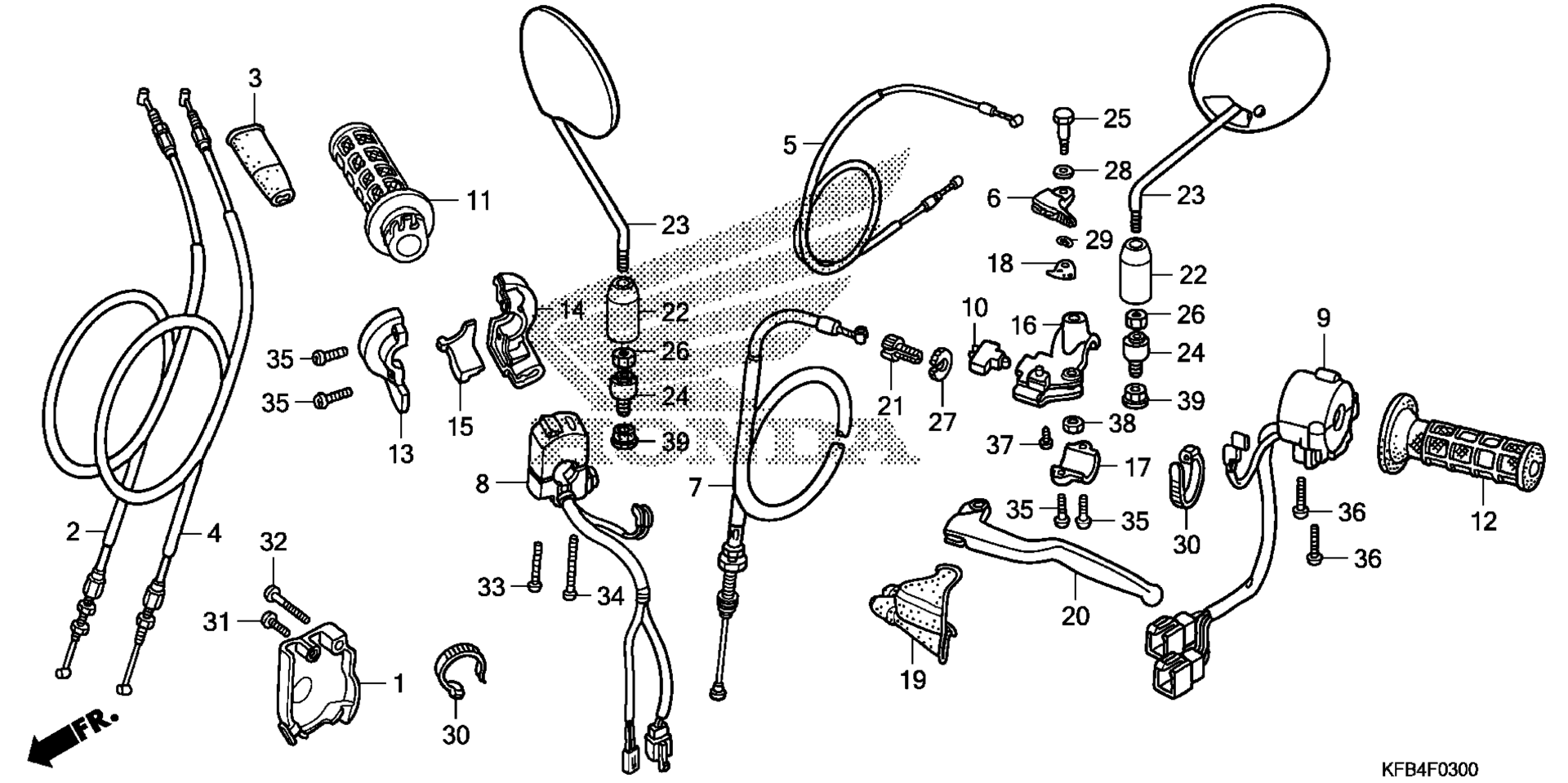

Схема рычага / переключателя / тросика для CRF230M AC
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, THROTTLE CABLE art. 16150-KFB-840
По запросу
2
CABLE A, THROTTLE art. 17910-KFB-840
По запросу
3
COVER, THROTTLE CABLE art. 17913-KB7-000
По запросу
4
CABLE B, THROTTLE art. 17920-KFB-840
По запросу
5
CABLE, CHOKE art. 17950-KFB-750
По запросу
6
LEVER, CHOKE art. 17961-MG2-010
По запросу
7
CABLE, CLUTCH art. 22870-KFB-890
По запросу
8
SWITCH ASSY., STOP art. 35130-KFB-840
По запросу
9
SWITCH ASSY., TURN SIGNAL & HORN art. 35200-KFB-840
По запросу
10
SWITCH ASSY., CLUTCH art. 35330-MK5-003
По запросу
11
GRIP ASSY., THROTTLE (COO) art. 53140-MGW-305
По запросу
12
GRIP, L. HANDLE (COO) art. 53166-MGW-305
По запросу
13
HOUSING, THROTTLE (UPPER) art. 53167-KB7-000
По запросу
14
HOUSING, THROTTLE (LOWER) art. 53168-MG7-000
По запросу
15
SLIDER, THROTTLE CABLE art. 53169-KB7-000
По запросу
16
BRACKET, L. HANDLE LEVER art. 53172-MK5-000
По запросу
17
HOLDER, L. LEVER BRACKET art. 53174-KE1-000
По запросу
18
PLATE, POINT art. 53176-MM9-000
По запросу
19
COVER, L. HANDLE LEVER art. 53177-MG7-000
По запросу
20
LEVER, L. HANDLEBAR art. 53178-KFB-000
По запросу
21
BOLT, WIRE ADJUSTING art. 53192-268-000
По запросу
22
COVER, LOCK NUT art. 88112-MM9-000
По запросу
23
MIRROR art. 88210-KCZ-641
По запросу
24
RUBBER, MOUNT art. 88255-KAE-871
По запросу
25
BOLT, HANDLE LEVER PIVOT art. 90113-MG2-000
По запросу
26
NUT, LOCK (LEFT HAND THREAD) art. 90301-KBA-900
По запросу
27
NUT, FIXING art. 90321-315-670
По запросу
28
WASHER (8MM) art. 90405-463-000
По запросу
29
WASHER, WAVE art. 90406-KF0-003
По запросу
30
BAND, WIRE art. 90650-KW3-000
По запросу
31
SCREW, PAN (4X20) art. 93500-04020-0G
По запросу
32
SCREW, PAN (4X30) art. 93500-04030-0G
По запросу
33
SCREW, PAN (4X32) art. 93500-04032-0G
По запросу
34
SCREW, PAN (4X45) art. 93500-04045-0G
По запросу
35
SCREW, PAN (5X16) art. 93500-05016-0G
По запросу
36
SCREW, PAN (5X20) art. 93500-05020-0G
По запросу
37
SCREW, TAPPING (3X12) art. 93901-32320
По запросу
38
NUT, HEX. (6MM) art. 94002-06000-0S
По запросу
39
NUT, FLANGE (10MM) art. 90303-428-900
По запросу
