модель 2009 года
- Модель CRF230
- Код модели CRF230M AC

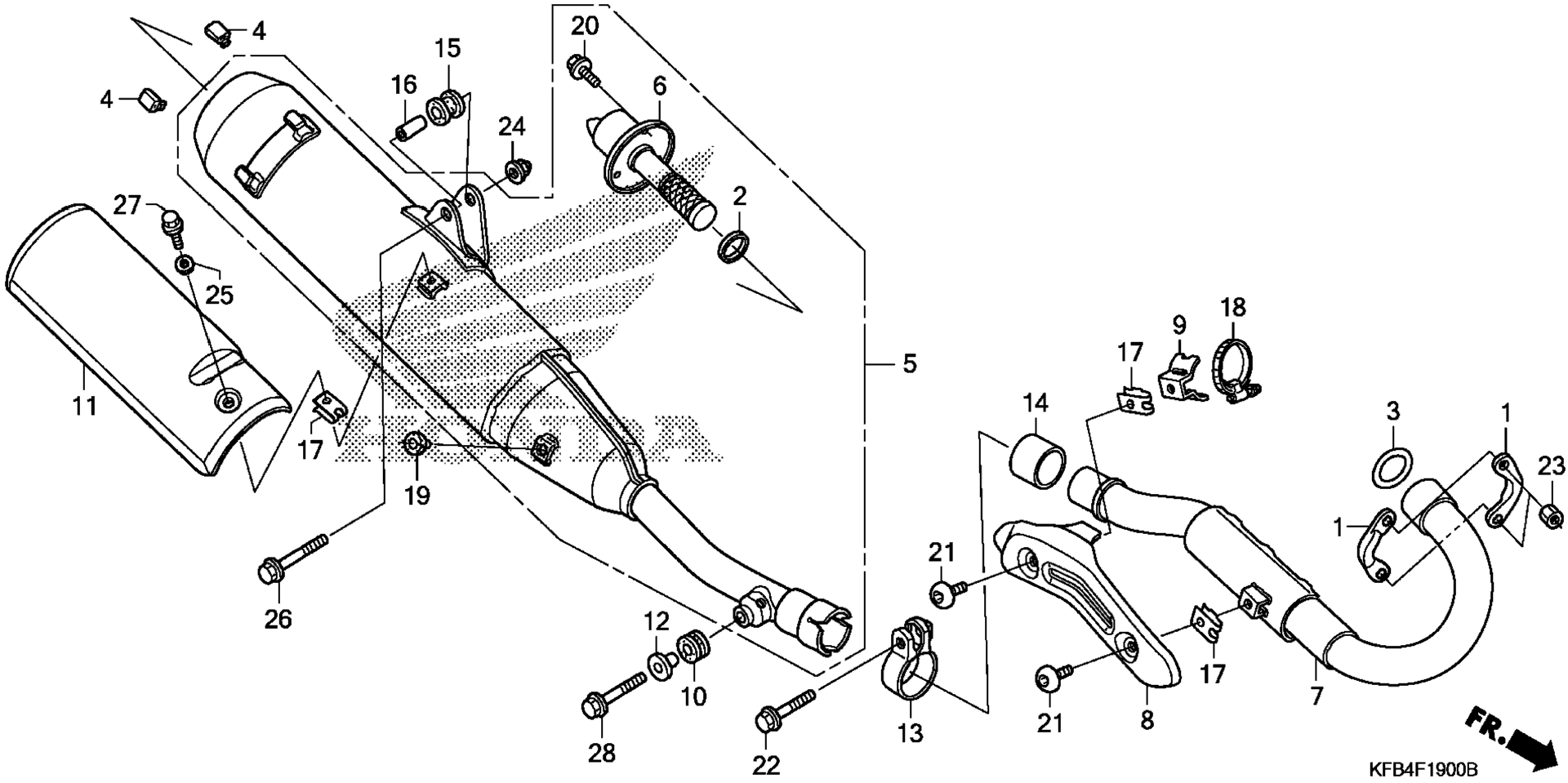

Схема глушителя для CRF230M AC
Схема
Детали
Номер
Наименование детали
Цена
1
JOINT, EX. PIPE art. 18231-KFB-840
По запросу
2
GASKET, EX. PIPE art. 18291-GY1-610
По запросу
3
GASKET, EX. PIPE art. 18291-MN5-650
По запросу
4
RUBBER, PROTECTOR art. 18293-MN0-000
По запросу
5
MUFFLER ASSY. art. 18300-KFB-305
По запросу
6
ARRESTER, SPARK art. 18317-KFB-305
По запросу
7
PIPE, EX. art. 18320-KFB-900
По запросу
8
PROTECTOR, EX. PIPE art. 18321-KFB-900
По запросу
9
STAY, EX. PIPE PROTECTOR art. 18327-KRN-730
По запросу
10
RUBBER, MUFFLER MOUNTING art. 18328-MEL-000
По запросу
11
PROTECTOR, MUFFLER art. 18331-KFB-900
По запросу
12
COLLAR, FR. MUFFLER MOUNTING art. 18356-KFB-900
По запросу
13
BAND, L. EX. PIPE art. 18374-ML4-003
По запросу
14
GASKET, MUFFLER art. 18391-ML8-000
По запросу
15
RUBBER, MUFFLER MOUNTING art. 18421-KFB-000
По запросу
16
COLLAR, MUFFLER MOUNTING art. 18422-KFB-000
По запросу
17
NUT, SPRING (6MM) art. 19508-KA3-710
По запросу
18
CLAMP, RADIATOR HOSE art. 19509-MM5-003
По запросу
19
RUBBER, SIDE COVER art. 83512-KA4-700
По запросу
20
BOLT, FLANGE (6X10) art. 96001-06010-07
По запросу
21
BOLT, SPECIAL (6MM) art. 90170-MEB-670
По запросу
22
BOLT, FLANGE (8X32) art. 90216-MM9-000
По запросу
23
NUT, LOCK (6MM) art. 90301-086-000
По запросу
24
NUT, CAP (8MM) art. 90443-107-000
По запросу
25
WASHER, PLAIN (6MM) art. 94101-06800
По запросу
26
BOLT, FLANGE (8X40) art. 90108-KZ4-J40
По запросу
27
BOLT, FLANGE (6X10) art. 96001-06010-02
По запросу
28
BOLT, FLANGE (8X35) art. 96300-08035-07
По запросу
