модель 2013 года
- Модель CB1000R
- Код модели CB1000R AC

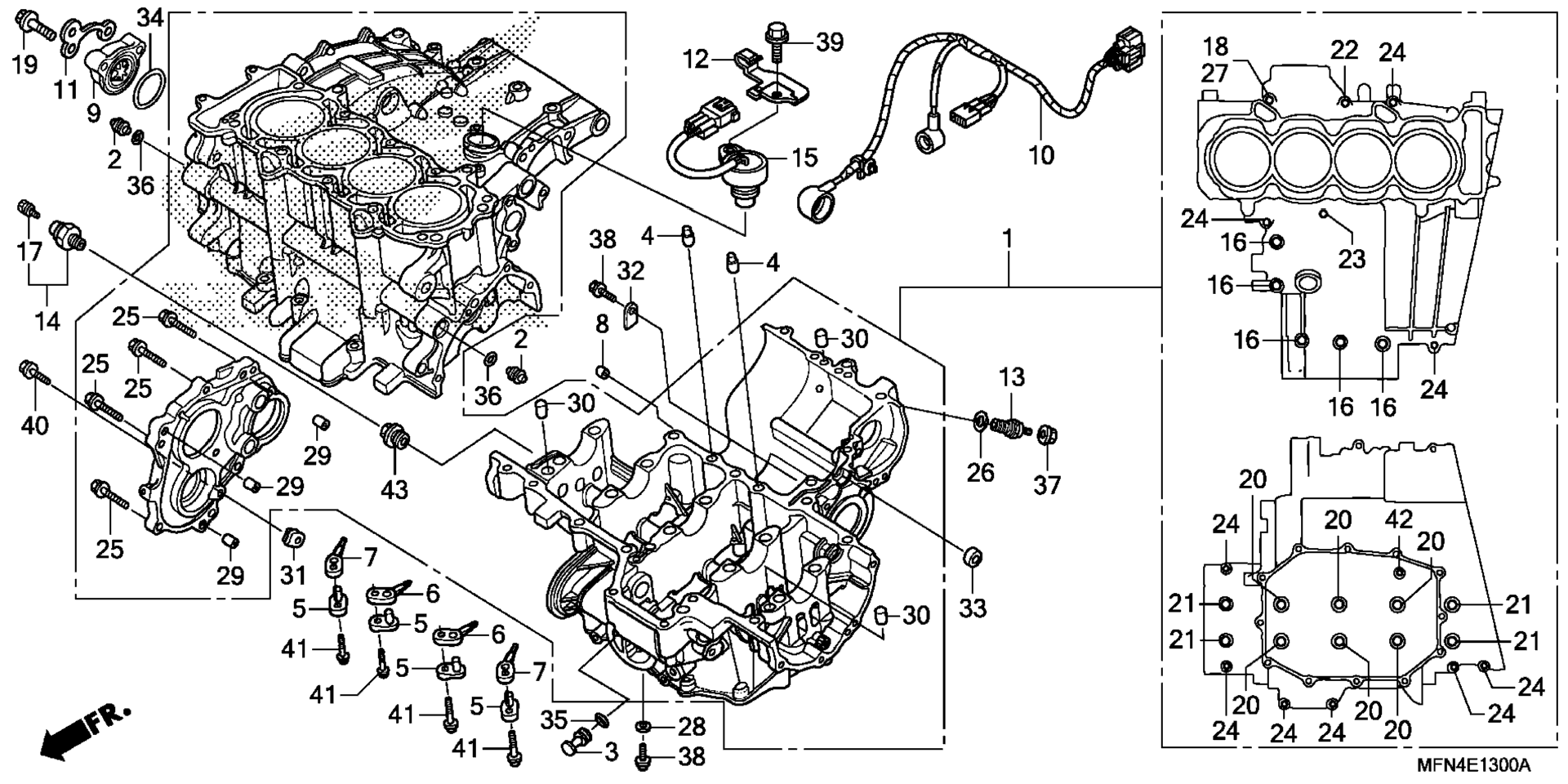

Схема картера для CB1000R AC
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET art. 11000-MFN-L60
По запросу
2
PLUG, SEALING art. 11103-MEL-000
По запросу
3
PLUG, OIL COOLER art. 11104-MEL-000
По запросу
4
ORIFICE (1.6MM) art. 11105-MEL-000
По запросу
5
BUSH, ORIFICE art. 11145-MEL-000
По запросу
6
ORIFICE A (#100) art. 11146-MEL-000
По запросу
7
ORIFICE B (#100) art. 11147-MEL-000
По запросу
8
ORIFICE (1.4MM) art. 11206-MEL-000
По запросу
9
FINDER, OIL LEVEL art. 11360-MFN-D00
По запросу
10
SUB-HARNESS, ENGINE art. 32101-MFN-D00
По запросу
11
GUIDE, OIL PRESSURE SWITCH WIRE art. 32114-MFN-D00
По запросу
12
HOLDER, CONNECTOR art. 32125-MFN-D00
По запросу
13
SWITCH ASSY., NEUTRAL art. 35600-MK4-860
По запросу
14
SWITCH ASSY., OIL PRESSURE (DENSO) art. 37240-P13-013
По запросу
15
SENSOR ASSY., SPEED art. 37700-MEL-000
По запросу
16
BOLT, FLANGE (8X55) art. 90001-MFA-D00
По запросу
17
BOLT-WASHER (4X8) (DENSO) art. 90002-PA6-003
По запросу
18
BOLT, SPECIAL (7X42.5) art. 90004-MFA-D00
По запросу
19
BOLT, FLANGE (6X28) art. 90006-MFN-D00
По запросу
20
BOLT, FLANGE (9X105) art. 90015-MFA-D01
По запросу
21
BOLT, FLANGE (9X125) art. 90016-MFA-D01
По запросу
22
BOLT, FLANGE (7X60) art. 90017-MFA-D00
По запросу
23
BOLT, FLANGE (7X80) art. 90018-MFA-D00
По запросу
24
BOLT, FLANGE (7X40) art. 90019-MFA-D00
По запросу
25
BOLT, FLANGE (8X30) art. 90133-MEL-000
По запросу
26
WASHER, NEUTRAL art. 90443-MJ6-000
По запросу
27
WASHER, SEALING (7MM) art. 90447-KE1-000
По запросу
28
WASHER, SEALING (6.5MM) art. 90463-ML7-000
По запросу
29
PIN, DOWEL (8X14) art. 90701-MEL-000
По запросу
30
PIN, DOWEL (10X16) art. 90701-MV9-670
По запросу
31
PLATE A, BEARING SETTING art. 91011-MEL-000
По запросу
32
PLATE B, BEARING SETTING art. 91012-MEL-000
По запросу
33
OIL SEAL (8X16X7) art. 91202-MEL-003
По запросу
34
O-RING (32X1.7) art. 91301-MEE-003
По запросу
35
O-RING (11.8X2.4) art. 91302-ZE9-003
По запросу
36
Кольцо 913.8X2.5 Honda 1303-377-000 art. 91303-377-000
По запросу
37
NUT, FLANGE (4MM) art. 94050-04000
По запросу
38
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
39
BOLT, FLANGE (6X18) art. 95701-06018-00
По запросу
40
BOLT, FLANGE (6X20) art. 95701-06020-00
По запросу
41
BOLT, FLANGE (6X25) art. 95701-06025-00
По запросу
42
BOLT, FLANGE (8X40) art. 95701-08040-00
По запросу
43
BOLT, SEALING (22MM) art. 90048-MFL-000
По запросу
