модель 2013 года
- Модель CB1000R
- Код модели CB1000R AC

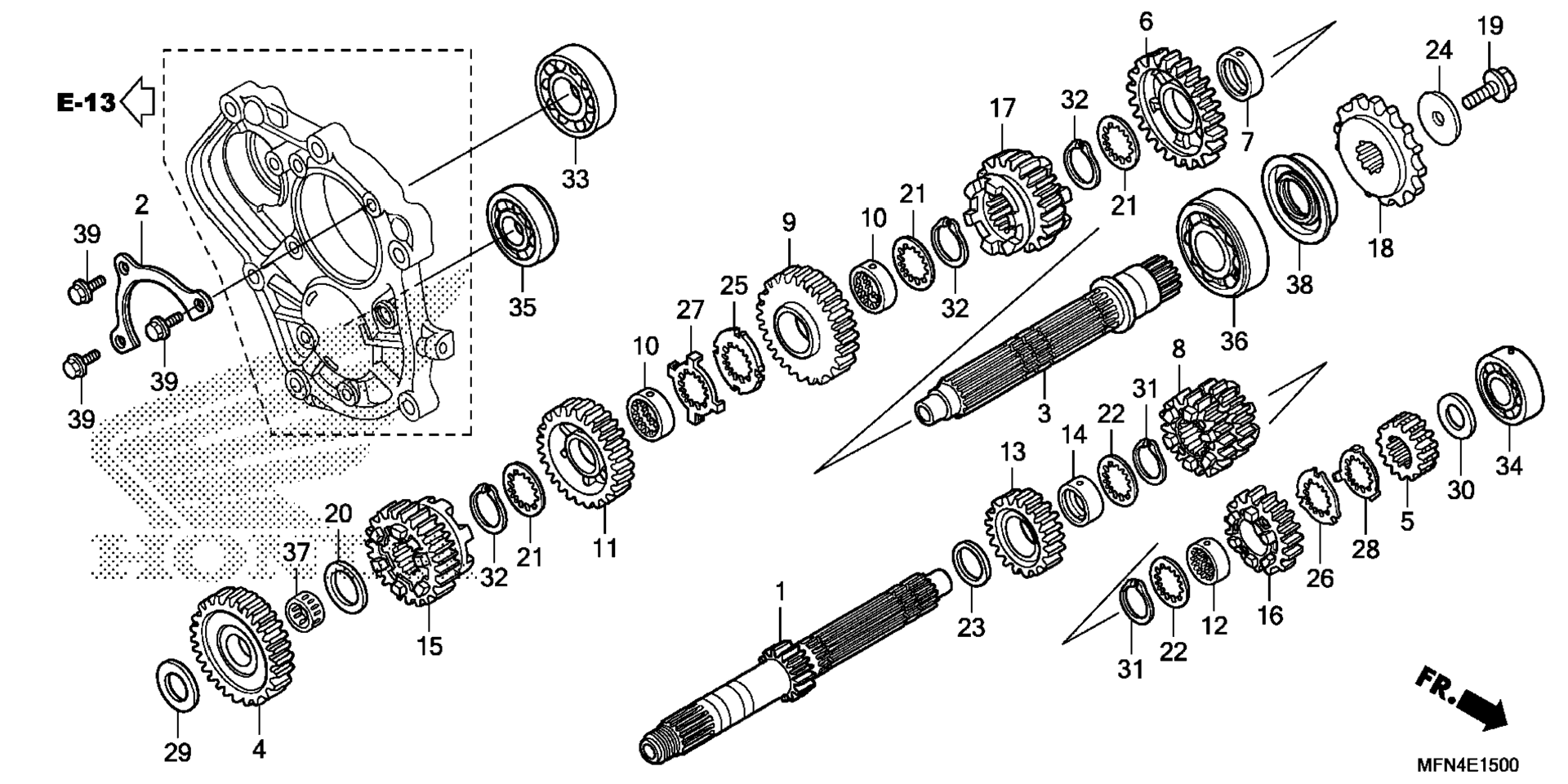

Схема трансмиссии для CB1000R AC
Схема
Детали
Номер
Наименование детали
Цена
1
MAINSHAFT (13T) art. 23211-MEL-000
По запросу
2
PLATE, BEARING SETTING art. 23212-MEL-D20
По запросу
3
COUNTERSHAFT art. 23220-MEL-000
По запросу
4
GEAR, COUNTERSHAFT FIRST (33T) art. 23421-MFN-D00
По запросу
5
GEAR, MAINSHAFT SECOND (17T) art. 23431-MEL-000
По запросу
6
GEAR, COUNTERSHAFT SECOND (33T) art. 23441-MFA-D00
По запросу
7
COLLAR (30X9.5) art. 23442-MCJ-000
По запросу
8
GEAR, MAINSHAFT THIRD & FOURTH (19T/22T) art. 23451-MFA-D00
По запросу
9
GEAR, COUNTERSHAFT THIRD (30T) art. 23461-MFA-D00
По запросу
10
COLLAR, SPLINE (30X11) art. 23462-MAT-000
По запросу
11
GEAR, COUNTERSHAFT FOURTH (30T) art. 23481-MFA-D00
По запросу
12
COLLAR, SPLINE (28X16) art. 23482-MCJ-000
По запросу
13
GEAR, MAINSHAFT FIFTH (23T) art. 23491-MFN-D00
По запросу
14
COLLAR (28X13) art. 23495-MM5-000
По запросу
15
GEAR, COUNTERSHAFT FIFTH (28T) art. 23501-MFN-D00
По запросу
16
GEAR, MAINSHAFT SIXTH (26T) art. 23511-MFN-D00
По запросу
17
GEAR, COUNTERSHAFT SIXTH (29T) art. 23521-MFN-D00
По запросу
18
SPROCKET, DRIVE (16T) art. 23801-MCJ-750
По запросу
19
BOLT, SPECIAL (10MM) art. 90037-422-003
По запросу
20
WASHER, THRUST (24MM) art. 90402-HA5-000
По запросу
21
WASHER, SPLINE (30X36X1.5) art. 90452-MAT-000
По запросу
22
WASHER, SPLINE (28X34X1.5) art. 90452-MR7-000
По запросу
23
WASHER, THRUST (28MM) art. 90458-729-920
По запросу
24
WASHER (10.2MM) art. 90459-438-000
По запросу
25
WASHER, SPLINE (30MM) art. 90463-MAT-000
По запросу
26
WASHER, SPLINE (28MM) art. 90463-MCJ-000
По запросу
27
WASHER, LOCK (30MM) art. 90464-MAT-000
По запросу
28
WASHER, LOCK (28MM) art. 90464-MCJ-000
По запросу
29
SHIM J, FINAL REDUCTION THIRD GEAR (2.0MM) art. 90469-759-000
По запросу
30
WASHER, THRUST (20MM) art. 90554-MEL-000
По запросу
31
CIRCLIP (28MM) art. 90603-MN4-000
По запросу
32
CIRCLIP (30MM) art. 90604-MM5-000
По запросу
33
BEARING, RADIAL BALL (28X62X16) art. 91001-MEL-003
По запросу
34
BEARING, SPECIAL (20X47X15.5) art. 91002-MEL-003
По запросу
35
BEARING, SPECIAL (20X52X15) art. 91003-MEL-003
По запросу
36
BEARING, SPECIAL BALL (35X72X17) art. 91004-MEL-003
По запросу
37
BEARING, NEEDLE (24X28X10) art. 91026-MEL-003
По запросу
38
OIL SEAL (34.8X53X8) art. 91201-MEL-013
По запросу
39
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
