модель 2013 года
- Модель CB1000R
- Код модели CB1000R AC

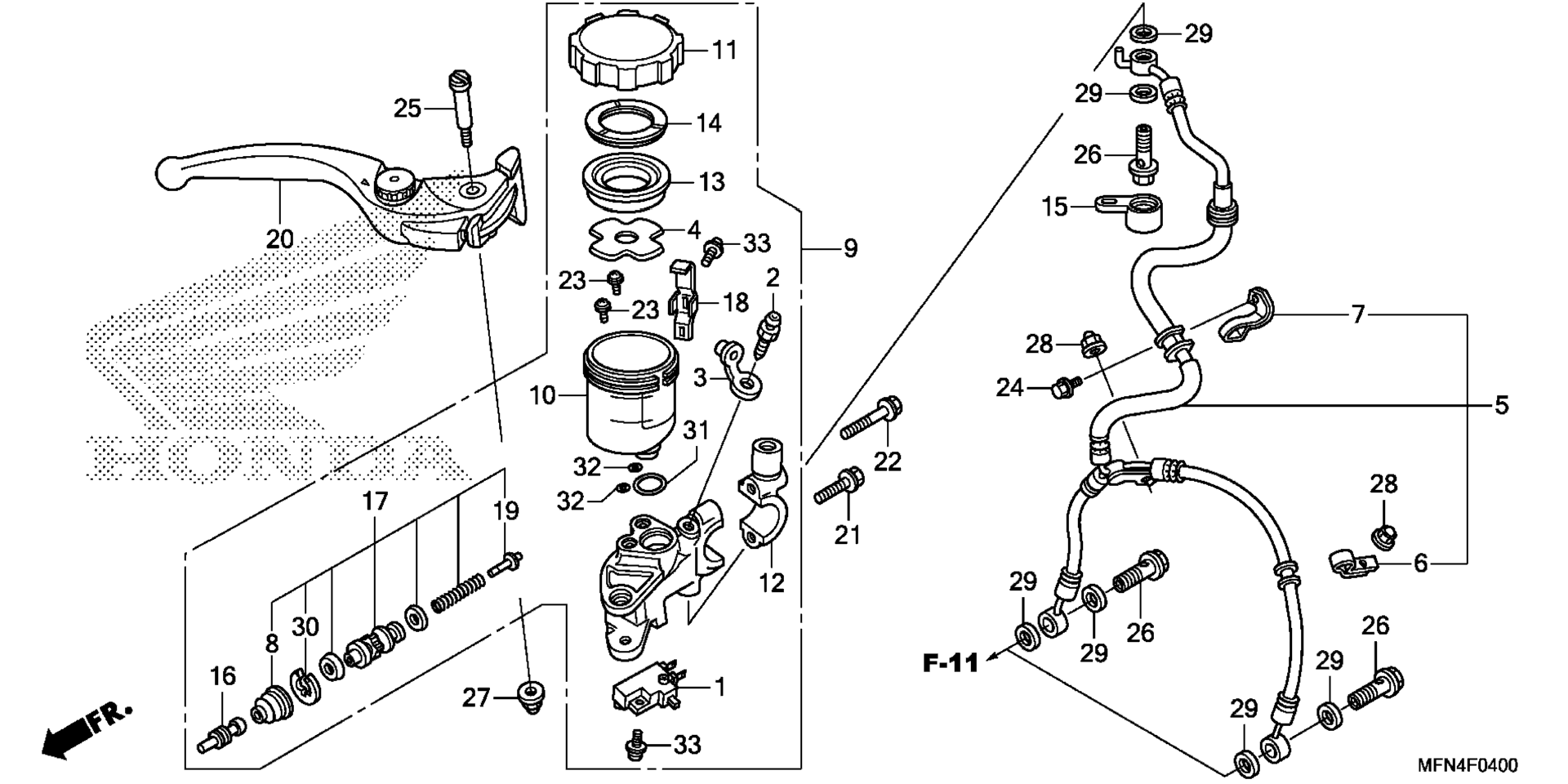

Схема переднего главного цилиндра тормоза (1) для CB1000R AC
Схема
Детали
Номер
Наименование детали
Цена
1
SWITCH ASSY., FR. STOP art. 35340-MEL-003
По запросу
2
SCREW, BLEEDER (NISSIN) art. 43352-568-003
По запросу
3
CAP, BLEEDER art. 43353-461-771
По запросу
4
FLOAT, RR. MASTER CYLINDER art. 43523-MAH-671
По запросу
5
HOSE, FR. BRAKE art. 45125-MFN-D61
По запросу
6
CLAMP A, FR. BRAKE HOSE art. 45158-MFN-D00
По запросу
7
CLAMP B, FR. BRAKE HOSE art. 45159-MFN-D00
По запросу
8
BOOT art. 45504-MCF-006
По запросу
9
MASTER CYLINDER SUB-ASSY., FR. BRAKE (COO) art. 45510-MFN-D02
По запросу
10
CUP, OIL art. 45511-MFN-D02
По запросу
11
CAP, OIL CUP art. 45513-MEL-D21
По запросу
12
HOLDER, MASTER CYLINDER art. 45518-MFN-D01
По запросу
13
DIAPHRAGM art. 45520-300-000
По запросу
14
PLATE, DIAPHRAGM art. 45521-MJ6-006
По запросу
15
BOOT, MASTER CYLINDER art. 45522-MFN-D00
По запросу
16
ROD, PUSH art. 45525-MEL-016
По запросу
17
MASTER CYLINDER SET art. 45530-MFN-D01
По запросу
18
PLATE, STOP art. 45535-MR8-901
По запросу
19
GUIDE, SPRING art. 46140-MEL-006
По запросу
20
LEVER ASSY., R. HANDLE (COO) art. 53170-MEL-006
По запросу
21
BOLT, FLANGE (6X22) art. 90101-MBZ-G00
По запросу
22
BOLT, FLANGE (6X32) art. 90101-MFN-D00
По запросу
23
SCREW, TRIPLE (4X11) art. 90101-MR7-006
По запросу
24
BOLT, FLANGE (6X10) art. 90102-MW3-600
По запросу
25
BOLT, HANDLE LEVER art. 90114-MCF-006
По запросу
26
BOLT, OIL (10X22) art. 90145-MS9-612
По запросу
27
NUT, CAP (6MM) art. 90201-415-000
По запросу
28
NUT, CAP art. 90201-428-900
По запросу
29
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
30
CIRCLIP art. 90651-MCF-006
По запросу
31
O-RING (14.8X2.4) art. 91212-422-006
По запросу
32
O-RING art. 91355-MG9-006
По запросу
33
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
