модель 2013 года
- Модель CB1000R
- Код модели CB1000R AC

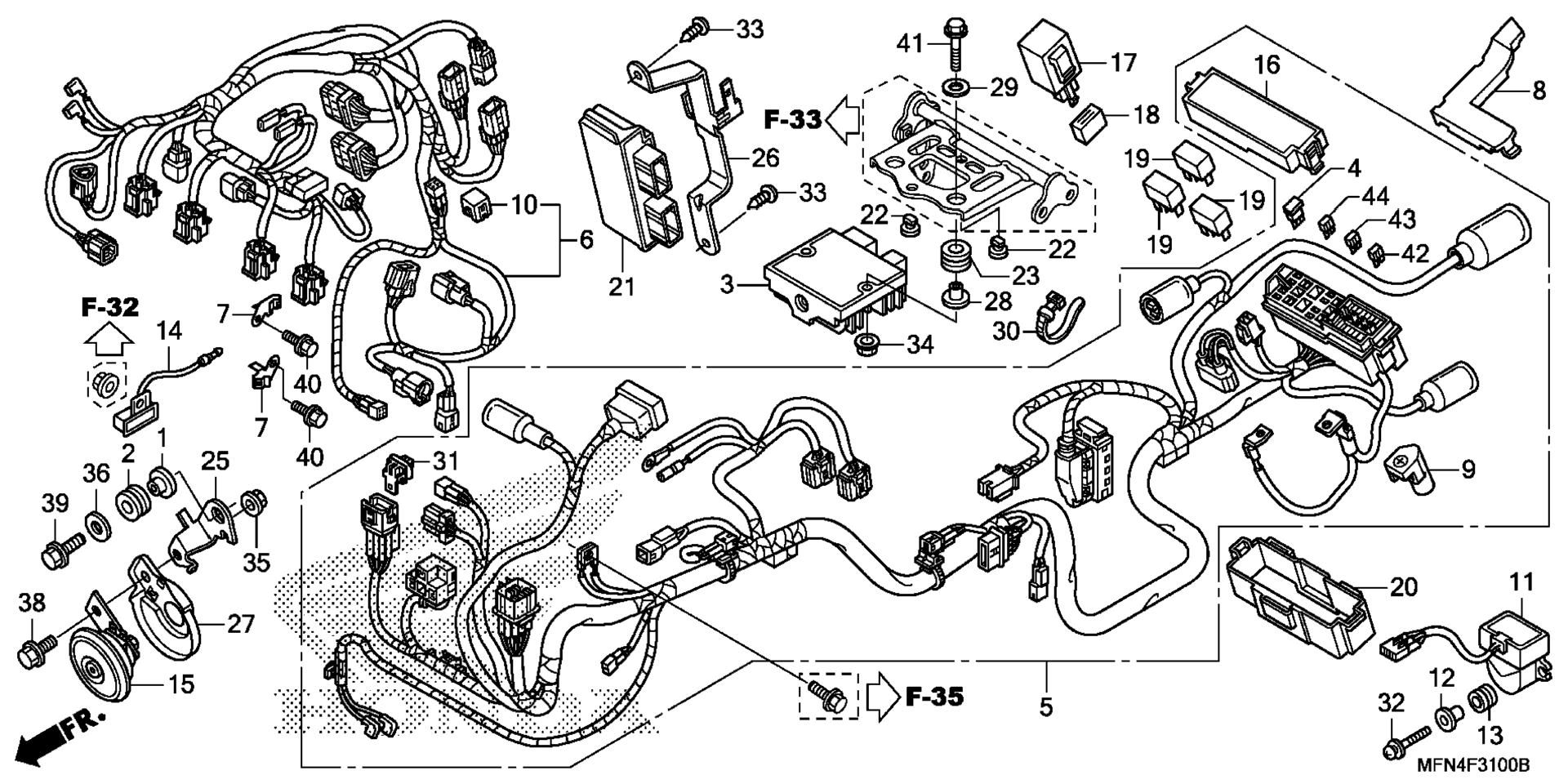

Схема жгута проводов для CB1000R AC
Схема
Детали
Номер
Наименование детали
Цена
1
COLLAR (8MM) art. 18422-MR1-000
По запросу
2
GROMMET, RESERVE TANK art. 19111-MF5-000
По запросу
3
RECTIFIER ASSY., REGULATE art. 31600-MFG-D01
По запросу
4
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
5
WIRE HARNESS art. 32100-MFN-L60
По запросу
6
SUB-HARNESS, INJECTOR art. 32103-MFN-L60
По запросу
7
GUIDE, HARNESS art. 32109-MFN-D00
По запросу
8
WIRE, PROTECTOR art. 32131-MFN-D00
По запросу
10
CAP, DUMMY (4P) (RED) art. 32606-GEV-761
По запросу
11
SENSOR, BANK ANGLE art. 35161-MFN-D01
По запросу
12
COLLAR art. 35162-MN5-003
По запросу
13
GROMMET art. 35163-MN5-003
По запросу
14
RESISTOR art. 35400-MFN-D01
По запросу
15
HORN art. 38110-MFN-D01
По запросу
16
COVER (UPPER) art. 38252-MFJ-D01
По запросу
17
RELAY, TURN SIGNAL (DENSO) art. 38301-MBW-D21
По запросу
18
SUSPENSION, TURN SIGNAL RELAY (DENSO) art. 38306-GE8-008
По запросу
19
RELAY ASSY., POWER (MICRO ISO 4P) art. 38501-MKP-DN1
По запросу
20
SUSPENSION, POWER BOX art. 38506-MFN-D00
По запросу
21
PGM-FI UNIT art. 38770-MFN-L61
По запросу
22
RUBBER, STOPPER art. 47117-196-000
По запросу
23
RUBBER, MOUNTING art. 50124-MFG-D00
По запросу
25
SUB-STAY, HORN art. 50312-MFN-D00
По запросу
26
STAY, ELECTRONIC CONTROL UNIT art. 50321-MFG-D00
По запросу
27
GUARD, HORN art. 50380-MFN-D00
По запросу
28
COLLAR, FAIRING SETTING art. 64209-MN5-000
По запросу
29
WASHER B, HANDLE HOLDER SETTING art. 90525-030-000
По запросу
30
BAND, WIRE HARNESS art. 90652-MB0-000
По запросу
31
CLIP, CONNECTOR (BLACK) art. 91565-SEL-003
По запросу
32
SCREW-WASHER (4X22) art. 93893-04022-08
По запросу
33
SCREW, TAPPING (5X12) art. 93903-25280
По запросу
34
NUT, FLANGE (6MM) art. 94050-06070
По запросу
35
NUT, FLANGE (8MM) art. 94050-08070
По запросу
36
WASHER, PLAIN (8MM) art. 94103-08700
По запросу
38
BOLT, FLANGE (8X16) art. 95701-08016-07
По запросу
39
BOLT, FLANGE (8X22) art. 95701-08022-07
По запросу
40
BOLT, FLANGE (6X10) art. 96001-06010-00
По запросу
41
BOLT, FLANGE (6X28) art. 96300-06028-07
По запросу
42
FUSE, MINI (10A) art. 98200-41000
По запросу
43
FUSE, MINI (20A) art. 98200-42000
По запросу
44
FUSE, MINI (30A) art. 98200-43000
По запросу
