модель 2013 года
- Модель CB1000R
- Код модели CB1000R AC

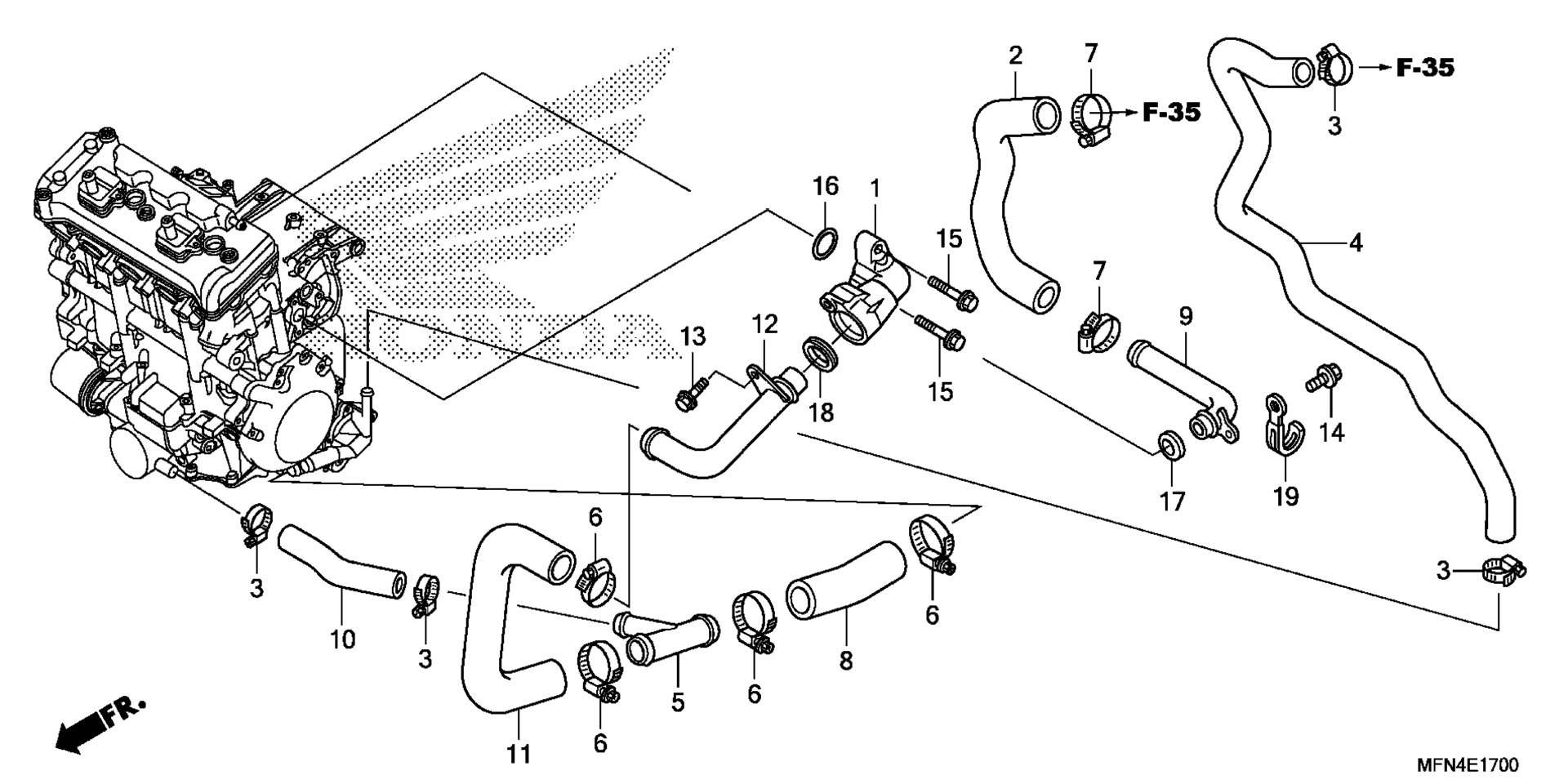

Схема системы охлаждения Pipe для CB1000R AC
Схема
Детали
Номер
Наименование детали
Цена
1
JOINT, WATER art. 19060-MFN-D00
По запросу
2
HOSE A, RADIATOR (UPPER) art. 19501-MFN-D00
По запросу
3
CLAMP, WATER HOSE (25MM) art. 19504-KY1-003
По запросу
4
HOSE, BYPASS art. 19506-MFN-D00
По запросу
5
JOINT, HOSE (THREE-WAY) art. 19507-MFN-D00
По запросу
6
CLAMP, HOSE art. 19516-MER-D10
По запросу
7
CLAMP, HOSE (24-32MM) art. 19516-ML7-691
По запросу
8
HOSE A, CYLINDER BLOCK art. 19524-MEL-D20
По запросу
9
PIPE, WATER art. 19525-MFA-D00
По запросу
10
HOSE E, CYLINDER BLOCK art. 19526-MEL-D20
По запросу
11
HOSE, WATER JOINT art. 19528-MFN-D00
По запросу
12
PIPE, WATER JOINT art. 19530-MFN-D00
По запросу
13
BOLT, FLANGE (6X14) art. 90002-MFN-D00
По запросу
14
BOLT, FLANGE (6X14) (NSHF) art. 90006-GHB-620
По запросу
15
BOLT, FLANGE (6X28) art. 90006-MFN-D00
По запросу
16
O-RING (24.5X2) art. 91302-MEL-003
По запросу
17
SEAL, WATER PIPE art. 91315-MB0-013
По запросу
18
SEAL, WATER PIPE art. 91315-MFN-D00
По запросу
19
CLIP (2X60) art. 91410-679-000
По запросу
