модель 2016 года
- Модель VT1300
- Код модели VT1300CR A

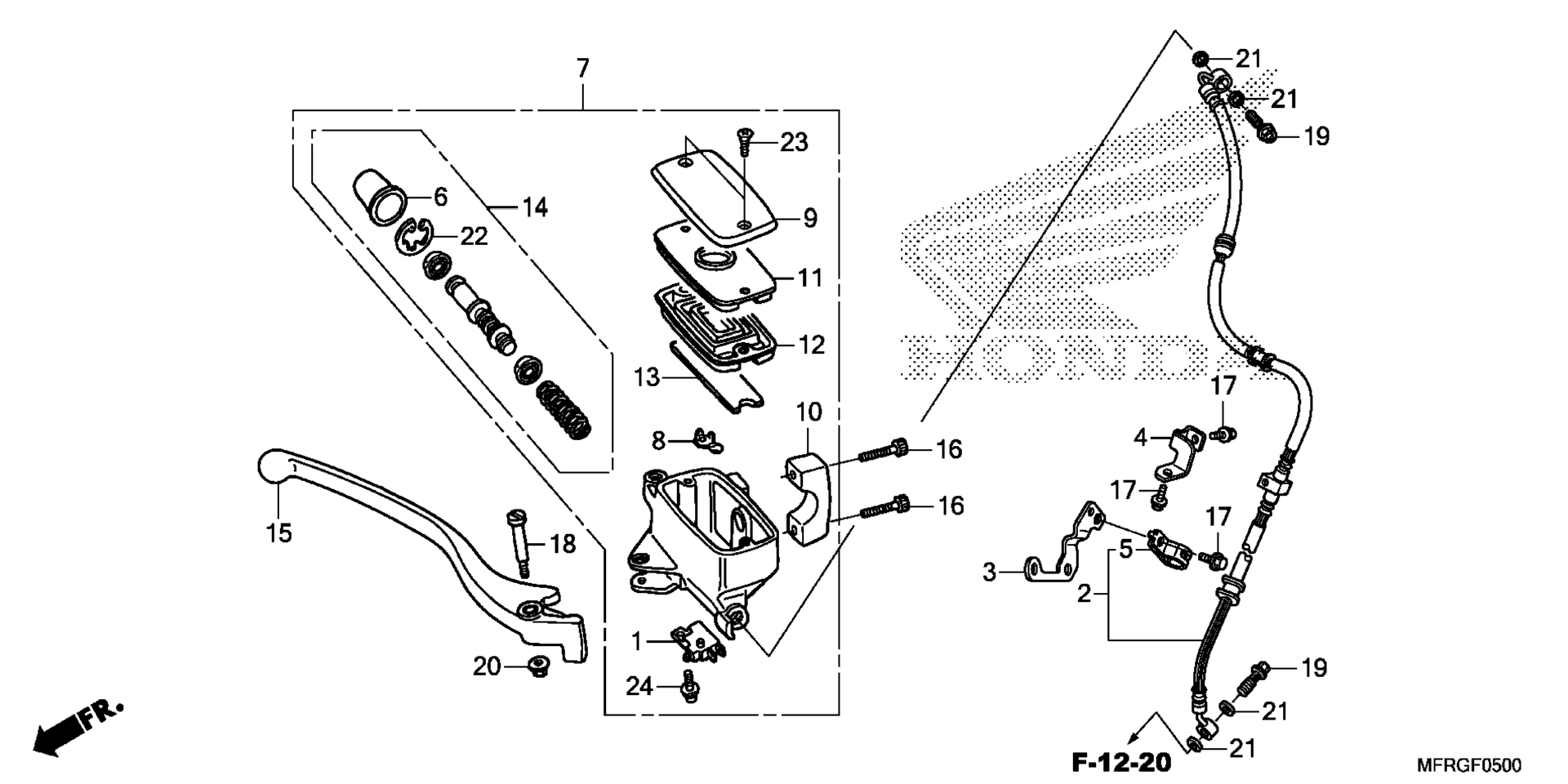

Схема переднего главного цилиндра тормоза (1) для VT1300CR A
Схема
Детали
Номер
Наименование детали
Цена
1
SWITCH ASSY., FR. STOP art. 35340-MM5-601
По запросу
2
HOSE A, FR. BRAKE art. 45124-MFY-A01
По запросу
3
BRACKET, L. FR. BRAKE HOSE art. 45152-MFY-A00
По запросу
4
STAY, L. FR. BRAKE HOSE art. 45155-MFR-670
По запросу
5
CLAMP, FR. BRAKE HOSE art. 45181-MFR-670
По запросу
6
BOOT art. 45504-410-003
По запросу
7
MASTER CYLINDER SUB-ASSY., FR. BRAKE (COO) art. 45510-MFR-305
По запросу
8
PROTECTOR art. 45512-MA6-006
По запросу
9
CAP, MASTER CYLINDER (NISSIN) art. 45513-MR1-016
По запросу
10
HOLDER, MASTER CYLINDER (NISSIN) art. 45517-MR1-671
По запросу
11
PLATE, DIAPHRAGM art. 45518-MM5-006
По запросу
12
DIAPHRAGM art. 45520-MM5-006
По запросу
13
FLOAT, FR. MASTER CYLINDER (NISSIN) art. 45523-MN5-006
По запросу
14
MASTER CYLINDER SET art. 45530-471-831
По запросу
15
LEVER, R. HANDLE (COO) art. 53175-MFR-305
По запросу
16
BOLT, SOCKET (6X22) art. 90101-MCL-000
По запросу
17
BOLT, FLANGE (6X10) art. 90106-MBZ-G00
По запросу
18
BOLT, HANDLE LEVER PIVOT art. 90114-MA5-671
По запросу
19
BOLT, OIL (10X22) (SAGA) art. 90145-MS9-612
По запросу
20
NUT, CAP (6MM) art. 90201-415-000
По запросу
21
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
22
CIRCLIP art. 90651-MA5-671
По запросу
23
SCREW, FLAT (4X12) art. 93600-04012-1A
По запросу
24
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
