модель 2016 года
- Модель VT1300
- Код модели VT1300CR A

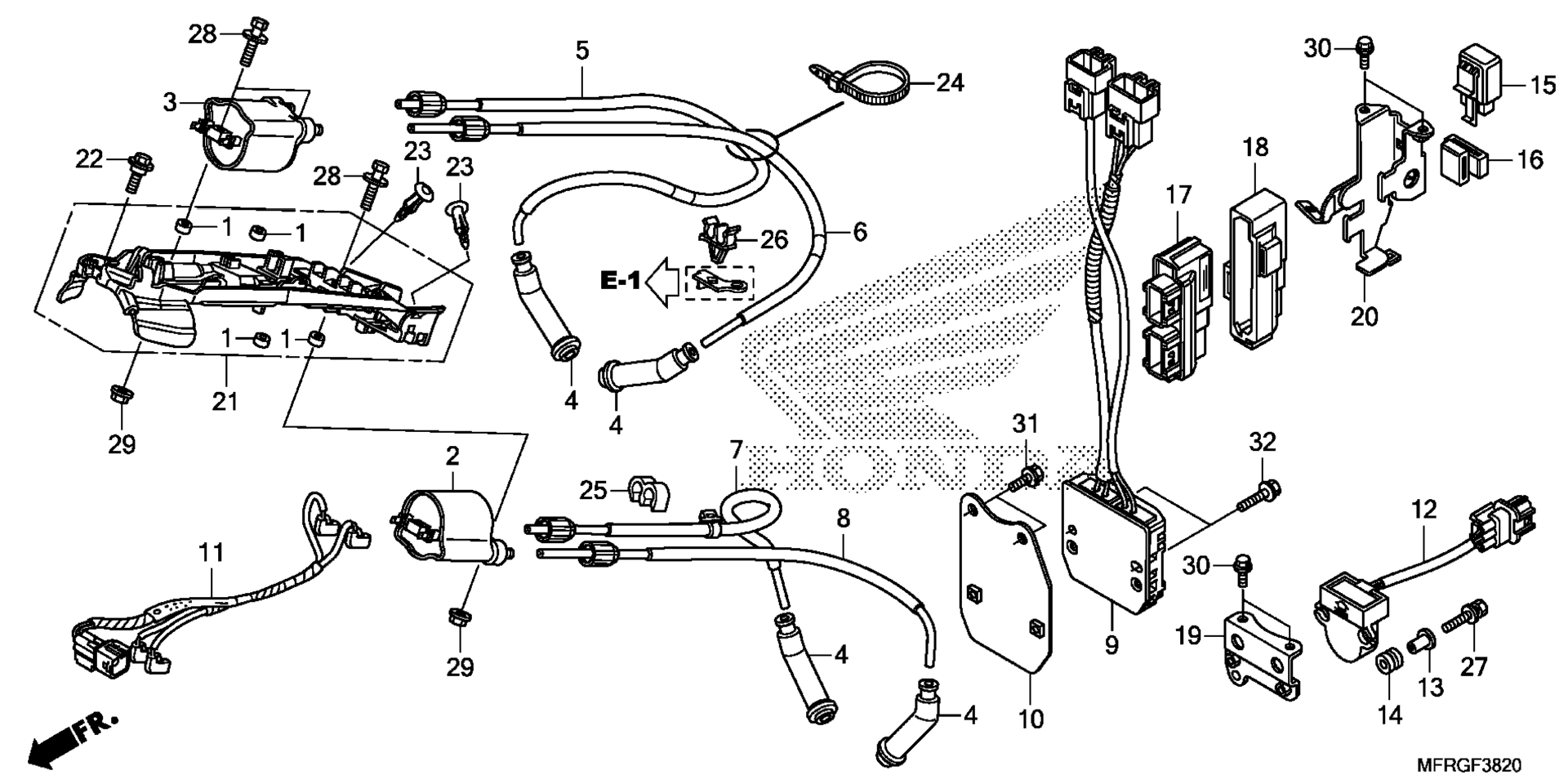

Схема системы зажигания COIL / ECU для VT1300CR A
Схема
Детали
Номер
Наименование детали
Цена
1
COLLAR, DISTANCE art. 17202-ZV5-310
По запросу
2
COIL, IGNITION art. 30510-MCC-003
По запросу
3
COIL, IGNITION (TEC) art. 30510-MM8-003
По запросу
4
CAP ASSY., NOISE SUPPRESSOR art. 30700-MEA-671
По запросу
5
WIRE, IGNITION (1) (FR. R.) art. 30751-MFR-671
По запросу
6
WIRE, IGNITION (2) (FR. L.) art. 30752-MFR-671
По запросу
7
WIRE, IGNITION (3) (RR. R.) art. 30753-MFR-671
По запросу
8
WIRE, IGNITION (4) (RR. L.) art. 30754-MFR-671
По запросу
9
RECTIFIER ASSY., REGULATOR art. 31600-MFR-671
По запросу
10
STAY, REGULATE RECTIFIER art. 31601-MFR-670
По запросу
11
SUB-HARNESS, IGNITION art. 32102-MFR-670
По запросу
12
SENSOR, BANK ANGLE art. 35161-MFR-672
По запросу
13
COLLAR art. 35162-MN5-003
По запросу
14
GROMMET art. 35163-MN5-003
По запросу
15
RELAY, TURN SIGNAL (DENSO) art. 38301-MBW-D21
По запросу
16
SUSPENSION, TURN SIGNAL RELAY art. 38306-GE7-000
По запросу
17
PGM-FI UNIT art. 38770-MFR-673
По запросу
18
CUSHION, PGM-FI UNIT art. 38771-MFR-670
По запросу
19
STAY, BANK SENSOR art. 50225-MFY-A00
По запросу
20
STAY A, ELECTRONIC CONTROL UNIT art. 50226-MFY-A00
По запросу
21
COVER, IGNITION COIL art. 50350-MFY-A00
По запросу
22
BOLT, FR. FENDER FIXING art. 90106-MM9-000
По запросу
23
RIVET, PUSH art. 90116-MCS-G00
По запросу
24
BAND, WIRE (95MM) art. 90650-KV6-003
По запросу
26
CLIP, FUEL TUBE art. 90684-SB3-003
По запросу
27
BOLT-WASHER (4X20) art. 93401-04020-08
По запросу
28
BOLT-WASHER (6X25) art. 93401-06025-08
По запросу
29
NUT, FLANGE (6MM) art. 94050-06000
По запросу
30
BOLT, FLANGE (6X12) art. 95701-06012-07
По запросу
31
BOLT, FLANGE (6X12) art. 95701-06012-08
По запросу
32
BOLT, FLANGE (6X28) art. 95701-06028-08
По запросу
