модель 2016 года
- Модель VT1300
- Код модели VT1300CR A

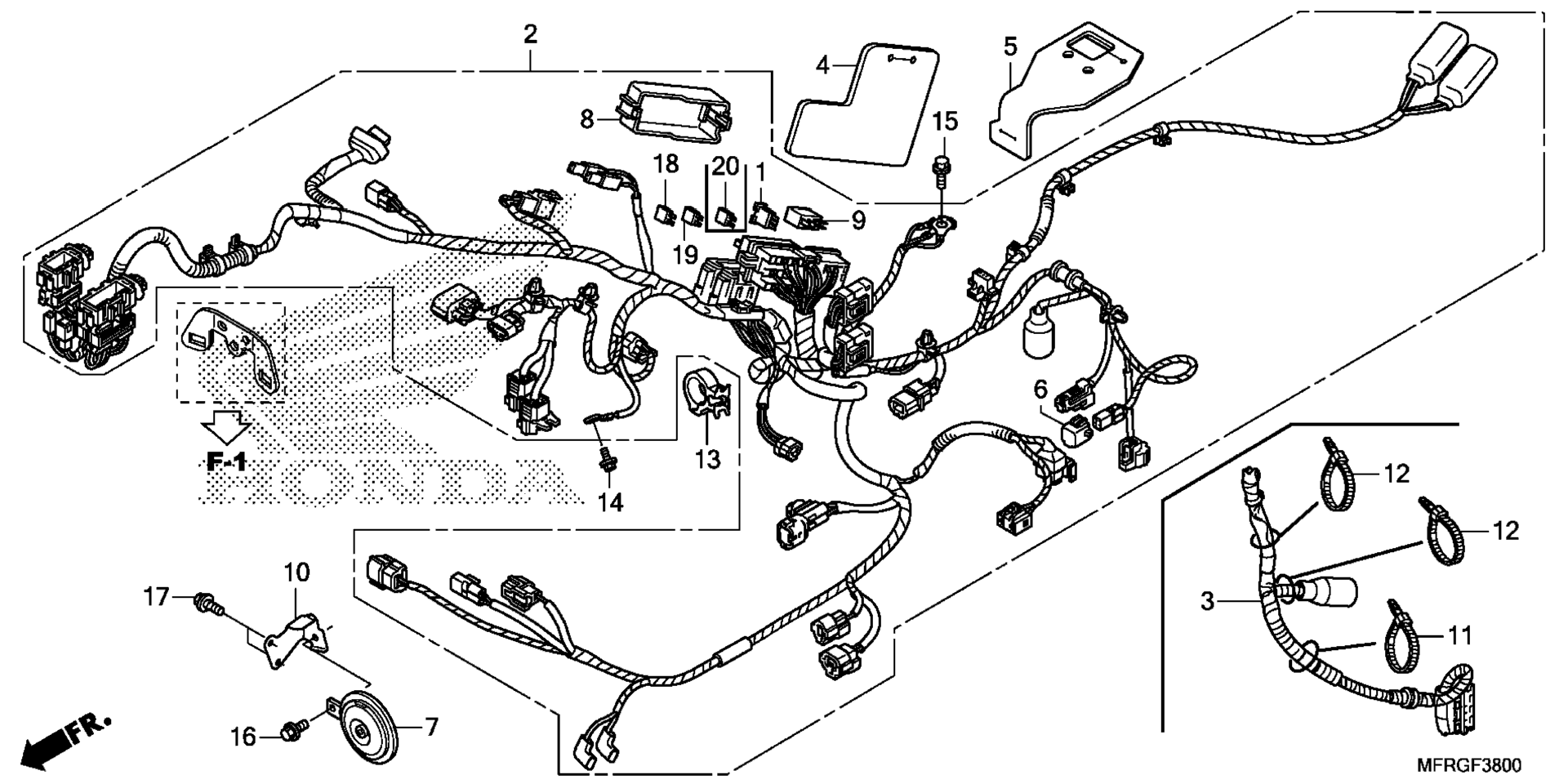

Схема жгута проводов (1) для VT1300CR A
Схема
Детали
Номер
Наименование детали
Цена
1
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
2
WIRE HARNESS art. 32100-MFY-A00
По запросу
4
GUARD, HARNESS art. 32150-MFY-A00
По запросу
5
RUBBER SHEET, HARNESS GUARD art. 32160-MFY-000
По запросу
6
CAP, DUMMY (4P) (RED) art. 32606-GEV-761
По запросу
7
HORN (HIGH) art. 38110-MFY-003
По запросу
8
COVER (UPPER) art. 38252-MFJ-D01
По запросу
9
RELAY ASSY., POWER (MICRO ISO 4P) art. 38501-MKP-DN1
По запросу
10
STAY, HORN art. 50177-MFY-A00
По запросу
13
CLIP, CABLE (20MM) art. 90690-GHB-661
По запросу
14
BOLT, FLANGE (6X12) art. 95701-06012-08
По запросу
15
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
16
BOLT, FLANGE (8X14) art. 95701-08014-07
По запросу
17
BOLT, FLANGE (8X20) art. 95701-08020-08
По запросу
18
FUSE, MINI (10A) art. 98200-41000
По запросу
19
FUSE, MINI (20A) art. 98200-42000
По запросу
