модель 2016 года
- Модель VT1300
- Код модели VT1300CR A

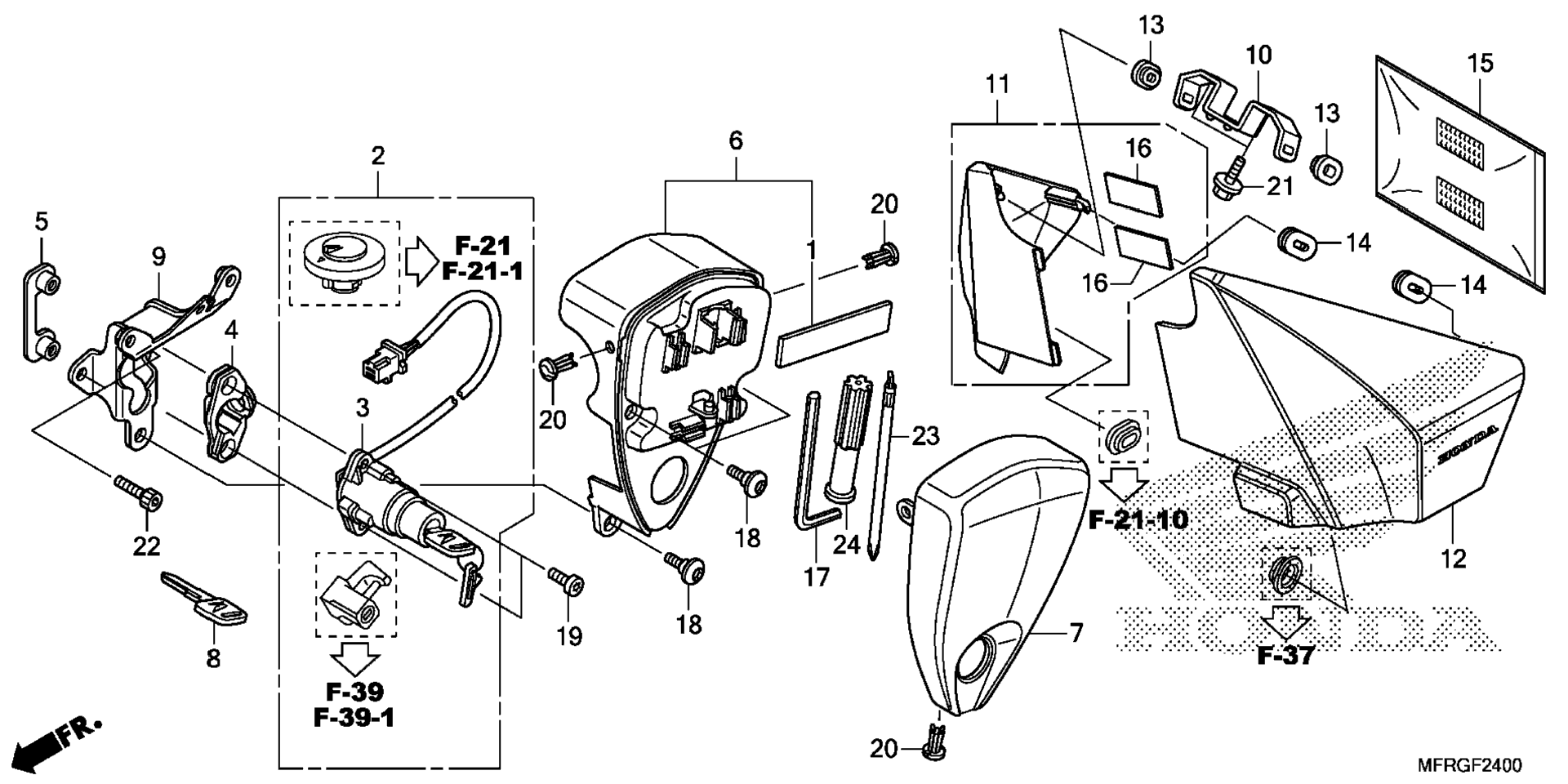

Схема боковой крышки / TOOLS / COMBINATION SWITCH для VT1300CR A
Схема
Детали
Номер
Наименование детали
Цена
1
RUBBER, BATTERY MOUNTING art. 31511-088-740
По запросу
2
LOCK SET art. 35010-MFR-671
По запросу
3
SWITCH ASSY., COMBINATION art. 35100-MFR-671
По запросу
4
BASE, COMBINATION SWITCH art. 35102-MFR-670
По запросу
5
COLLAR, COMBINATION SWITCH (SCREWS NOT INCLUDED) art. 35103-MFR-670
По запросу
6
CASE SET, IGNITION SWITCH art. 35110-MFR-670
По запросу
7
COVER, COMBINATION SWITCH art. 35111-MFR-670
По запросу
8
KEY, BLANK (TYPE2) (KEY NO. CXX / DXX) art. 35122-MR1-770
По запросу
8
KEY, BLANK (TYPE1) (KEY NO. AXX / BXX) art. 35121-MR1-770
По запросу
9
STAY, COMBINATION SWITCH art. 50177-MFR-670
По запросу
10
HOLDER, SIDE COVER art. 83401-MFR-670
По запросу
11
COVER SET, R. SIDE *PB395M* (WL) (ATMOSPHERE BLUE METALLIC) art. 83410-MFR-D10ZD
По запросу
12
COVER SET, L. SIDE *PB395M* (WL) (ATMOSPHERE BLUE METALLIC) art. 83460-MFR-D10ZD
По запросу
13
GROMMET, AIR CLEANER HOUSING art. 83551-GE2-000
По запросу
14
GROMMET A, SIDE COVER art. 83601-MB0-000
По запросу
15
BAG, OWNER’S MANUAL art. 83642-ML0-000
По запросу
16
TAPE, MAGIC (25X50) (FEMALE) art. 83643-355-300
По запросу
17
WRENCH, HEX. (5MM) art. 89221-429-000
По запросу
18
SCREW, SPECIAL (6MM) art. 90106-KCZ-000
По запросу
19
BOLT, TORX (6X14) art. 90107-KCR-000
По запросу
20
CLIP, TRIM art. 90683-GAZ-003
По запросу
21
BOLT, FLANGE (6X16) art. 95701-06016-08
По запросу
22
BOLT, SOCKET (6X14) art. 96600-06014-00
По запросу
23
DRIVER 1, PLUS SCREW (NO.2) art. 99003-10000
По запросу
24
GRIP, SCREW DRIVER art. 99003-50000
По запросу
