модель 2016 года
- Модель VT1300
- Код модели VT1300CR A

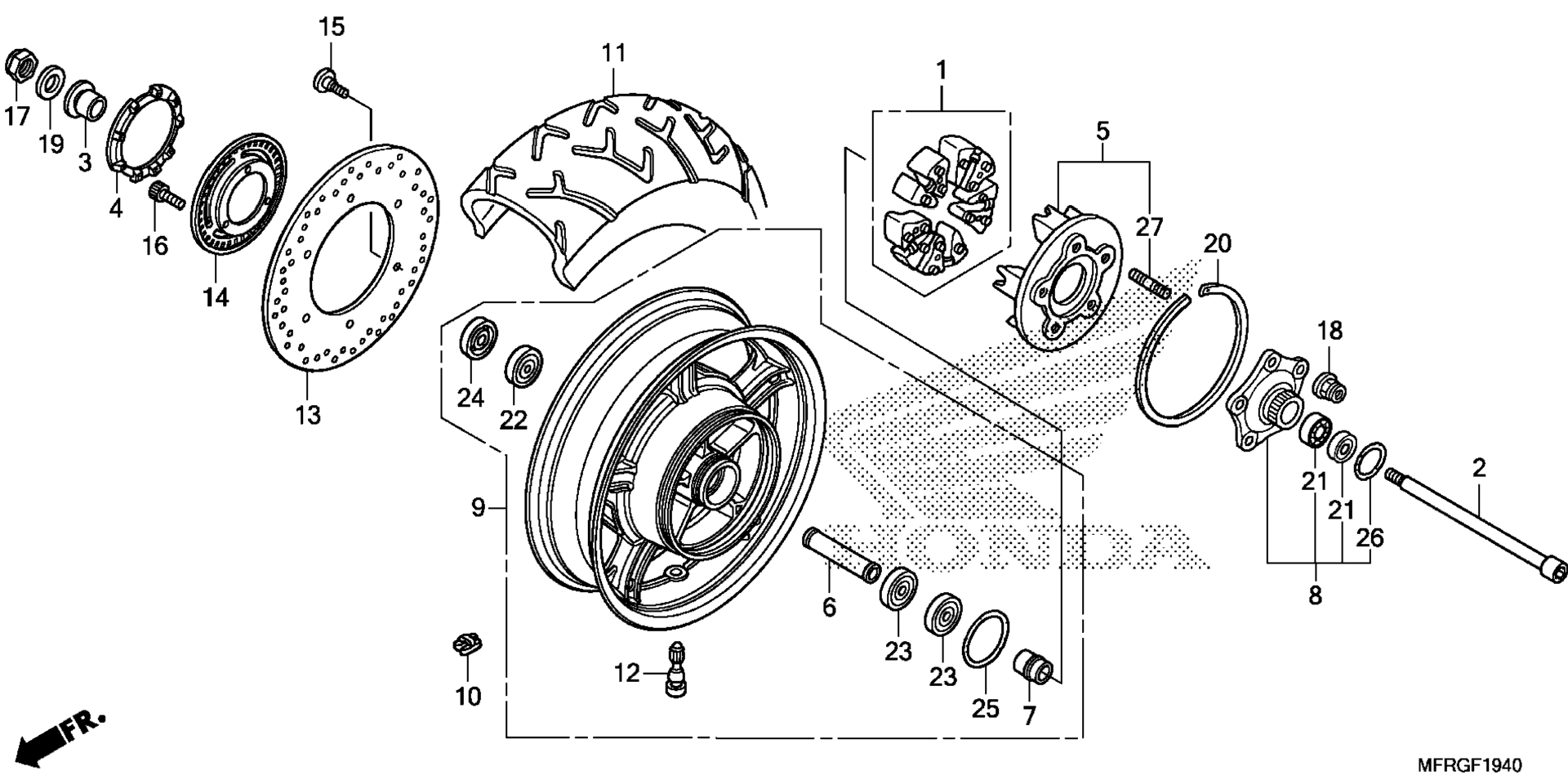

Схема заднего колеса (1) для VT1300CR A
Схема
Детали
Номер
Наименование детали
Цена
1
DAMPER SET, WHEEL art. 06410-MAZ-000
По запросу
2
AXLE, RR. WHEEL art. 42301-MFR-670
По запросу
3
COLLAR, RR. WHEEL art. 42312-MFR-670
По запросу
5
FLANGE B, FINAL DRIVEN art. 42614-MCH-000
По запросу
6
COLLAR, RR. AXLE DISTANCE art. 42620-MFR-670
По запросу
7
COLLAR A, RR. AXLE DISTANCE art. 42624-MFR-670
По запросу
8
FLANGE SET, FINAL DRIVEN art. 42630-MCH-000
По запросу
9
WHEEL SUB-ASSY., RR. (COO) art. 42650-MFY-305
По запросу
10
WEIGHT, BALANCE (10G) art. 42704-MER-D00
По запросу
10
WEIGHT, BALANCE (20G) art. 42705-MER-D00
По запросу
10
WEIGHT, BALANCE (30G) art. 42706-MER-D00
По запросу
11
TIRE, RR. (170/80-15M/C 77H) (BS) art. 42711-MFY-A01
По запросу
11
TIRE, RR. (170/80-15M/C 77H) (DUNLOP) art. 42711-MFY-A04
По запросу
12
VALVE, RIM (DUNLOP) art. 42753-ML7-004
По запросу
12
VALVE, RIM (BS) art. 42753-ML7-003
По запросу
13
DISK, RR. BRAKE art. 43251-MFR-671
По запросу
15
BOLT, BRAKE DISK (8X24) art. 90105-MFL-D20
По запросу
17
NUT, U (22MM) art. 90305-MCF-D01
По запросу
18
NUT, FLANGE (12MM) (FUSE RASHI) art. 90306-KF0-003
По запросу
19
WASHER (22X38X2.5) art. 90401-MAZ-000
По запросу
20
CIRCLIP (INNER) (188) art. 90651-MCH-000
По запросу
21
BEARING, RADIAL BALL (6905RS) art. 91052-KZ4-J21
По запросу
22
BEARING, RADIAL BALL (6205X2) art. 91053-MAZ-003
По запросу
23
BEARING, RADIAL BALL (60/28) art. 91053-MFR-671
По запросу
24
DUST SEAL (35X52X7.5) art. 91254-MEE-003
По запросу
25
O-RING (61X2) art. 91302-MA6-003
По запросу
26
O-RING (50.5X3.5) (ARAI) art. 91358-MG9-003
По запросу
27
BOLT 2, STUD (12X32) art. 92900-12032-0E
По запросу
